2 Betriebssicherheit Betriebsanleitung SIPLACE D4i 2.2 Warnschilder Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 42 2.2.3.3 W arnstreifen am Leergurtleitkanal 2 Abb. 2.2 - 6 Warnstreifen am Leergurtleitkanal Die L…
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.2 Warnschilder
41
2.2.3.2 Warnschild W205 am Querträger unterhalb des Gurtschneidgeräts
2

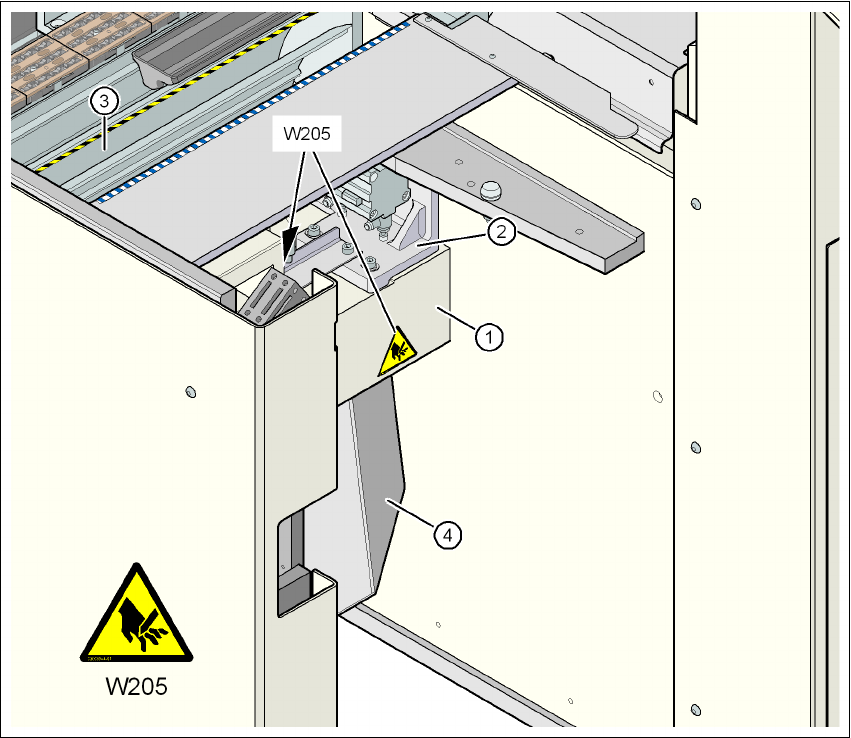

Abb. 2.2 - 5 Warnschild W205 am Querträger unterhalb des Gurtschneidgeräts
(1) Querträger
(2) Gurtschneidgerät
(3) Leergurtleitkanal
(4) Gurtabfallrutsche
Pos. W205, Artikel-Nr. 03009344-01 an den Querträgern (Anzahl pro Automat: 8)
2 Betriebssicherheit Betriebsanleitung SIPLACE D4i
2.2 Warnschilder Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
42
2.2.3.3 Warnstreifen am Leergurtleitkanal
2

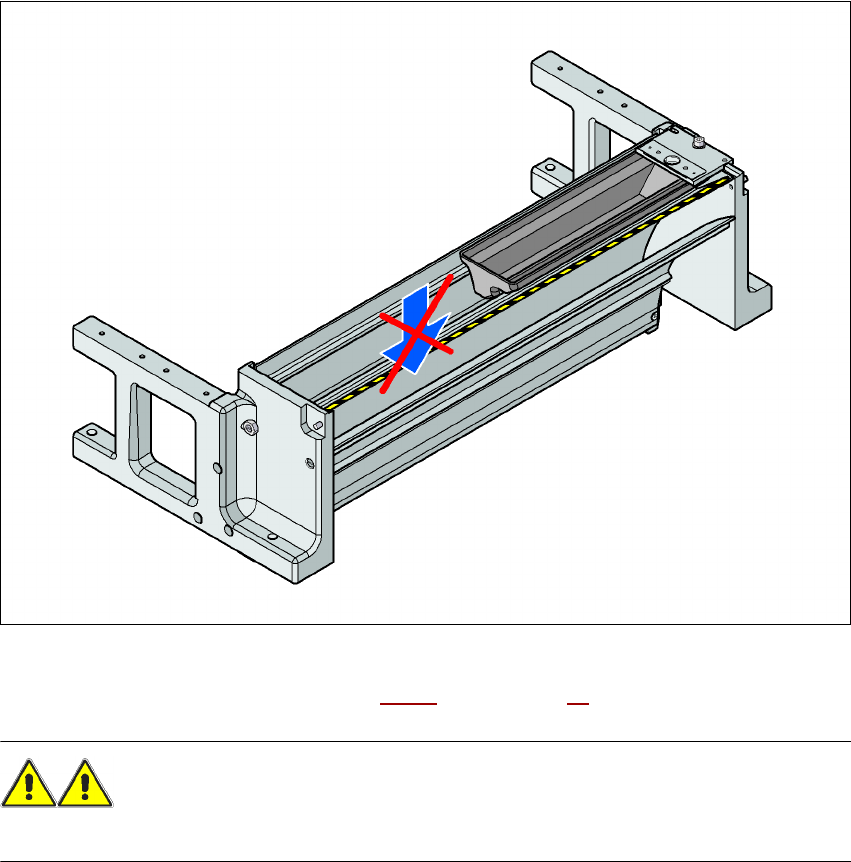

Abb. 2.2 - 6 Warnstreifen am Leergurtleitkanal
Die Lage des Leergurtleitkanals ist in Abb. 2.2 - 5, Pos. 3, Seite 41 dargestellt.
WARNUNG 2
Greifen Sie niemals in die Öffnung des Leergurtleitkanals.
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.2 Warnschilder
43
2.2.4 Warnschilder an der Stromversorgung
2
Pos. W206 in Abb. 2.2 - 7, Artikel-Nr. 03009345-01 (Anzahl pro Automat: 2), Pos. W und Pos. W1

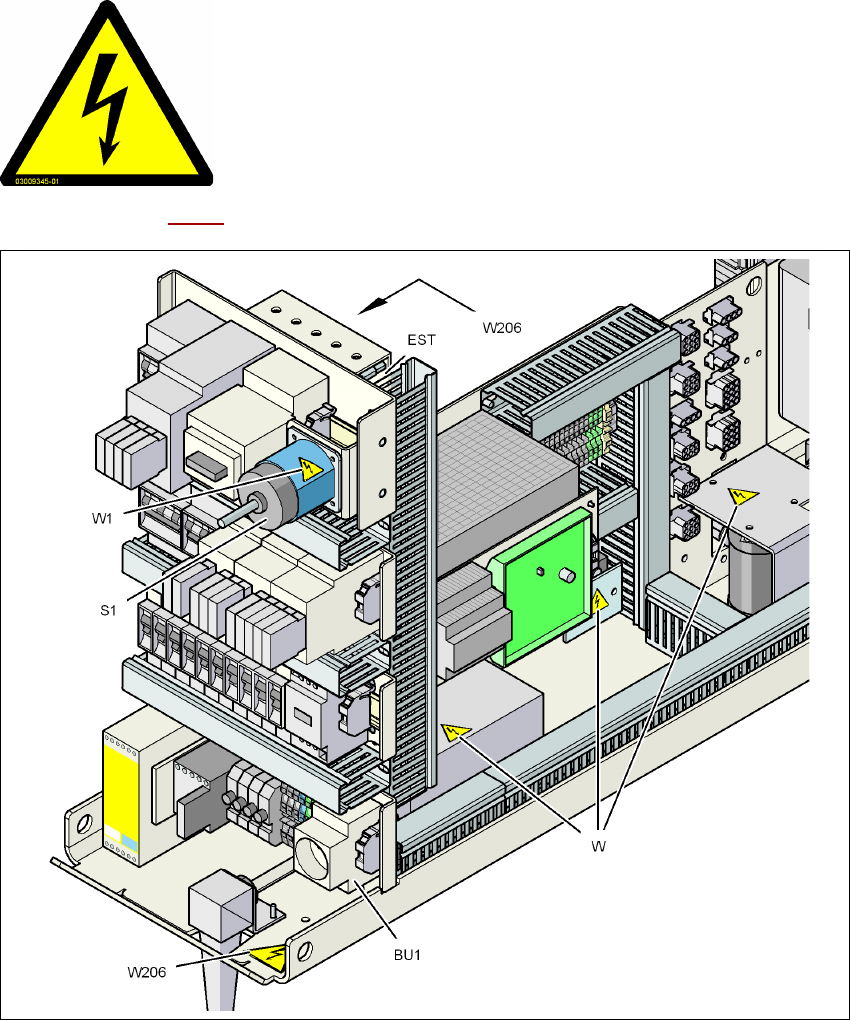

Abb. 2.2 - 7 Warnschild W206, W und W1 an der Stromversorgung
Pos. W206 Unterhalb der Servicesteckdose BU1 und auf der Abdeckung über der
Einschaltstrombegrenzung (EST)
Pos. W Warnschild auf dem Netzfilter und den Abdeckungen von Gleichrichter und
Elektrolytkondensator
Pos. W1 Warnschild am Hauptschalter S1
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
