2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
2
2.4 Sicherheitshinweise zum Transport des Automaten
2
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 2
WARNUNG
KIPPGEFAHR 2
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risiko,
dass der Gabelstapler mit dem Automaten kippt.
Der Transport des Automaten ist in Kapitel 4, Abschnitt 4.1, Seite 141 beschrieben.
2
Laserstrahlung
Nicht in den Strahl blicken!
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
51
2.5 Sicherheitshinweise zum Betrieb des Automaten
2.5.1 Sicherheitshinweise zum Schließen der Schutzhauben
Um jegliches Verletzungsrisiko beim Schließen der Schutzhauben an der Maschine auszu-
schließen, hat der Betreiber das Personal anzuhalten, die Schutzhauben gemäß nachfolgender
Anleitung zu bedienen.
VORSICHT
QUETSCHGEFAHR FÜR HÄNDE
BEI UNSACHGEMÄSSEM SCHLIESSEN DER SCHUTZHAUBEN 2
2
Abb. 2.5 - 1 Sicherheitshinweise zum Schließen der Schutzhauben
(1) Schutzhauben
(2) Griffmulden
2 Betriebssicherheit Betriebsanleitung SIPLACE D4i
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
52
→ Fassen Sie zum Öffnen bzw. Schließen der Schutzhauben diese grundsätzlich an den Griff-
mulden.
→ Greifen Sie beim Schließen nicht in den Spalt zwischen Schutzhaube und Maschinenverklei-
dung.
→ Achten Sie darauf, dass sich beim Schließen der Hauben keine zweite Person im Schwenk-
bereich der Hauben befindet.
2.5.2 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
. 2

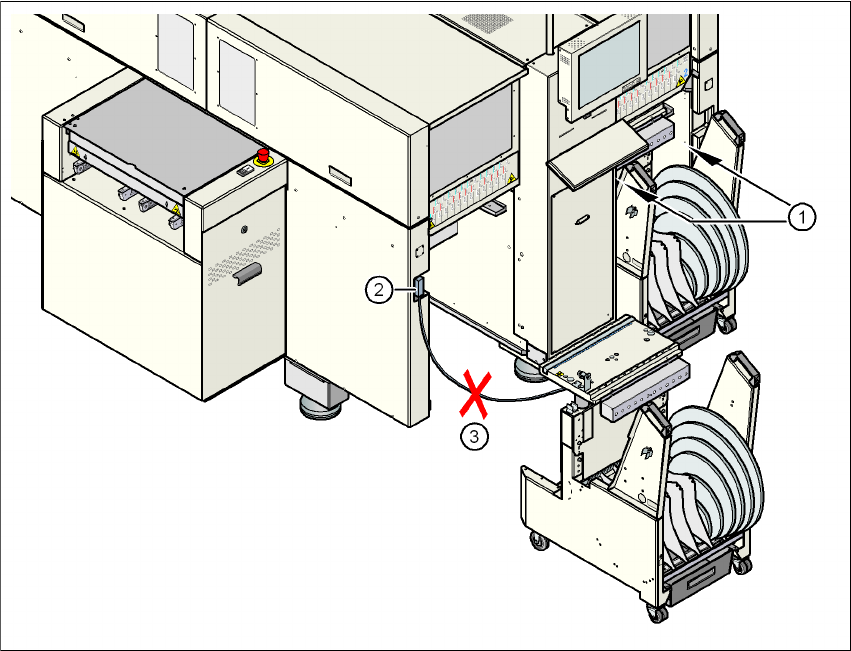

Abb. 2.5 - 2 Sicherheitshinweise zum BE-Wagen
(1) Vertikaler Spalt zwischen Automatenwand und BE-Wagen
(2) Anschlussdose zur Versorgung des BE-Wagens
(3) Kabel für Druckluft- und Stromversorgung des BE-Wagens
