2 Betriebssicherheit Betriebsanleitung SIPLACE D4i 2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 62 2.6.2.2 Lage von Schutzschaltern am Automaten 2 Abb. 2.6 - 5 Lage von Schutzschaltern…
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.6 Sicherheitseinrichtungen
61
2

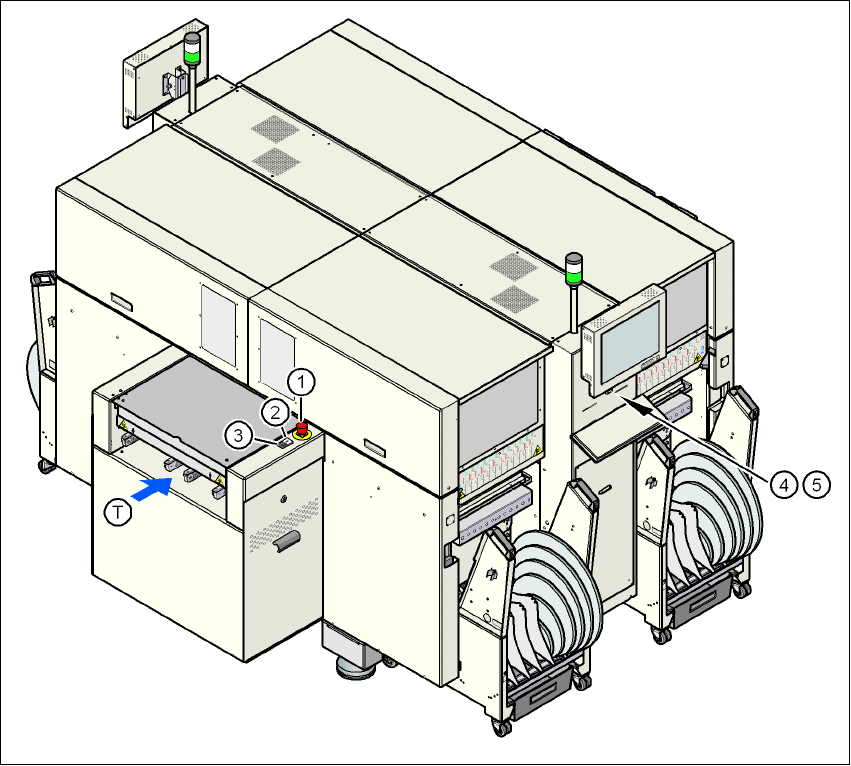

Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster an der Eingabeseite
(2) Starttaster (weiß) an der Eingabeseite
(3) Stopptaster (schwarz) an der Eingabeseite
(4) Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5) Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D4i
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
62
2.6.2.2 Lage von Schutzschaltern am Automaten
2
Abb. 2.6 - 5 Lage von Schutzschaltern am Automaten
2
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzhaubenschalter, Stellplatz 3
(4) Schutzhaubenschalter, Stellplatz 4
(5) Schutzschalter für die Abdeckklappe an der Eingabeseite des LP-Transports
(6) Schutzschalter für die Abdeckklappe an der Ausgabeseite des LP-Transports
(T) LP-Transportrichtung
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.6 Sicherheitseinrichtungen
63
2.6.2.3 Lage von Steuerrechner, Anschlussdosen und Taster für BE-Wagen
2
Abb. 2.6 - 6 Steuerrechner, Anschlussdosen und Taster für BE-Wagen
2
(1) Anschlussdose für BE-Wagen
(2) Drucktaster zum Anheben der BE-Tische, darüber das aufklappbare Abdeckblech
(3) Steuerrechner
(T) LP-Transportrichtung
