2 Betriebssicherheit Betriebsanleitung SIPLACE D4i 2.9 Energiezustand des Automaten nac h Ausschalten des Hauptschalters Ab So ftwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 78 2 Abb. 2.9 - 1 Stromversorgungseinschub, Fr…
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
77
2.9 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2
WARNUNG
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 2
→ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub öffnen.
2.9.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Einspeiseklemmen X100 (Pos. 2 in Abb. 2.9 - 1
, Seite 78)
– Entladedrossel Z2 (Pos. 4 in Abb. 2.9 - 1
)
– Sicherungen FU, FV, FW und FBU (Pos. 1 in Abb. 2.9 - 1
)
– Netzfilter Z1 (Pos. 5 in Abb. 2.9 - 1
)
– Servicesteckdose BU1 (Pos. 3 in Abb. 2.9 - 1
)
– Kabelanschlussklemmen 1, 3 und 5 des Hauptschalters S1 (Pos. 6 in Abb. 2.9 - 1
)
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
– Achseinschub
2 Betriebssicherheit Betriebsanleitung SIPLACE D4i
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
78
2

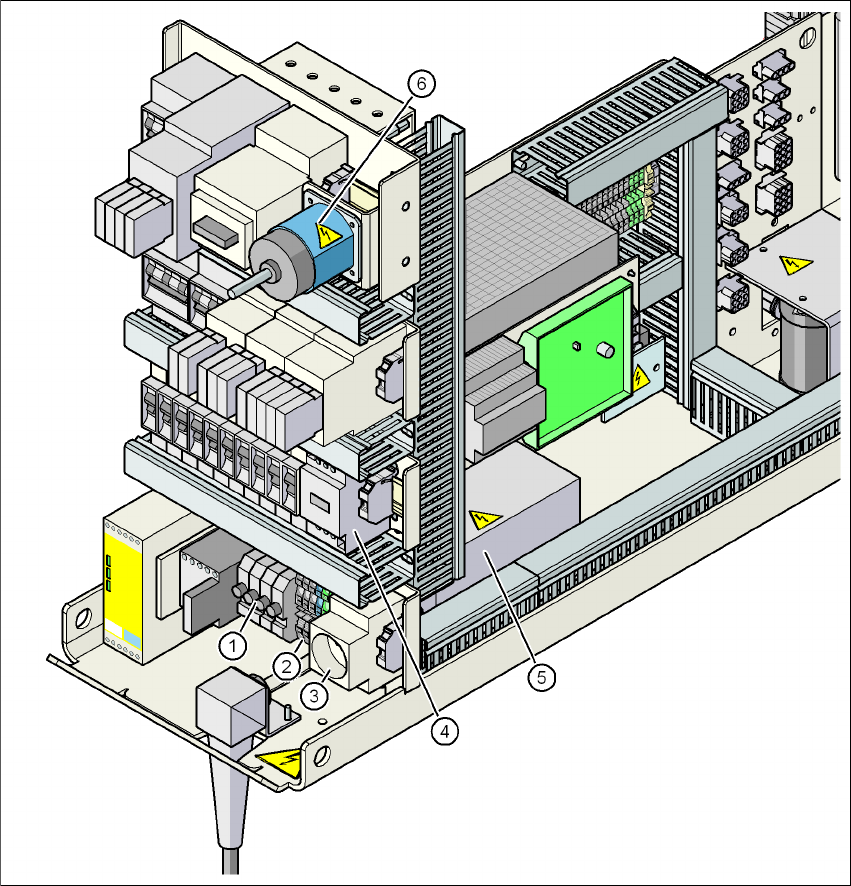

Abb. 2.9 - 1 Stromversorgungseinschub, Frontansicht
(1) Sicherungen FU, FV, FW (Entladedrossel Z2) und FBU (Servicesteckdose BU1)
(2) Einspeiseklemmen X100
(3) Servicesteckdose BU1
(4) Entladedrossel Z2
(5) Netzfilter Z1
(6) Hauptschalter S1
Betriebsanleitung SIPLACE D4i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
79
Die nachfolgende Tabelle gibt die Spannungen von Baugruppen an, wenn der Hauptschalter aus-
geschaltet ist, der Automat jedoch am Netz angeklemmt bleibt.
2
2.9.2 Hauptschalter ausgeschaltet - Automat vom Netz abgeklemmt
Der Automat ist bis auf geringe Restspannungen im Stromversorgungseinschub elektrisch ener-
gielos.
2.9.3 Druckluftverhältnisse im Automaten nach Abschalten des Hauptschalters
Beim Ausschalten des Hauptschalters (Pos. 1 der Abb. 2.9 - 1) oder Ausfall der Netzversorgung
für den Automaten schließt das elektrisch gesteuerte Hauptventil Y1 der Drucklufteinheit (Pos. 1
der Abb. 2.8 - 1
). Der Druck fällt innerhalb von 5 s auf 0 MPa (0 bar) ab.
Baugruppe Spannung
Einspeiseklemmen X100
Entladedrossel Z2
Sicherungen FU, FV, FW
Netzfilter Z1: Klemmen L1, L2, L3, L1’, L2’, L3’
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Servicesteckdose BU1
Sicherung FBU
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Hauptschalter S1
Klemmen 1, 3, 5
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Hauptschalter S1
Klemmen 2, 4, 6 0 V~
Stromversorgungseinschub
(siehe Abb. 2.9 - 1
)
Stift X14 (200V)
Stift X15 (GND)
Klemme P150 gegen X15
< 60 V-
< 60 V-
innerhalb 4 s
innerhalb 1 s
