Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.5 Bestückkopf 99 3.5.1.3 Betrieb mit V akuumpumpe Der 12-Segment Collect&Place Kop f kann zur ef fi…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.5 Bestückkopf Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
98
fe von Blasluft sanft und positionsgenau auf die Leiterplatte abgesetzt. Im Gegensatz zu
klassischen Chipshootern rotieren die zwölf Pipetten der SIPLACE Collect&Place Köpfe um eine
horizontale Achse. Das ist nicht nur platzsparend: durch den kleinen Durchmesser treten im Ver-
gleich zu klassischen Chipshootern wesentlich geringere Fliehkräfte auf. So wird die Gefahr eines
Verrutschens von Bauelementen während des Transport weitgehend gebannt.
Dazu kommt noch ein weiteres Plus: die Taktzeit des Collect&Place Kopfes ist für alle Bauele-
mente gleich. Das bedeutet, dass die Bestückleistung unabhängig von der Bauelementegröße ist.
3.5.1.2 Technische Daten
3

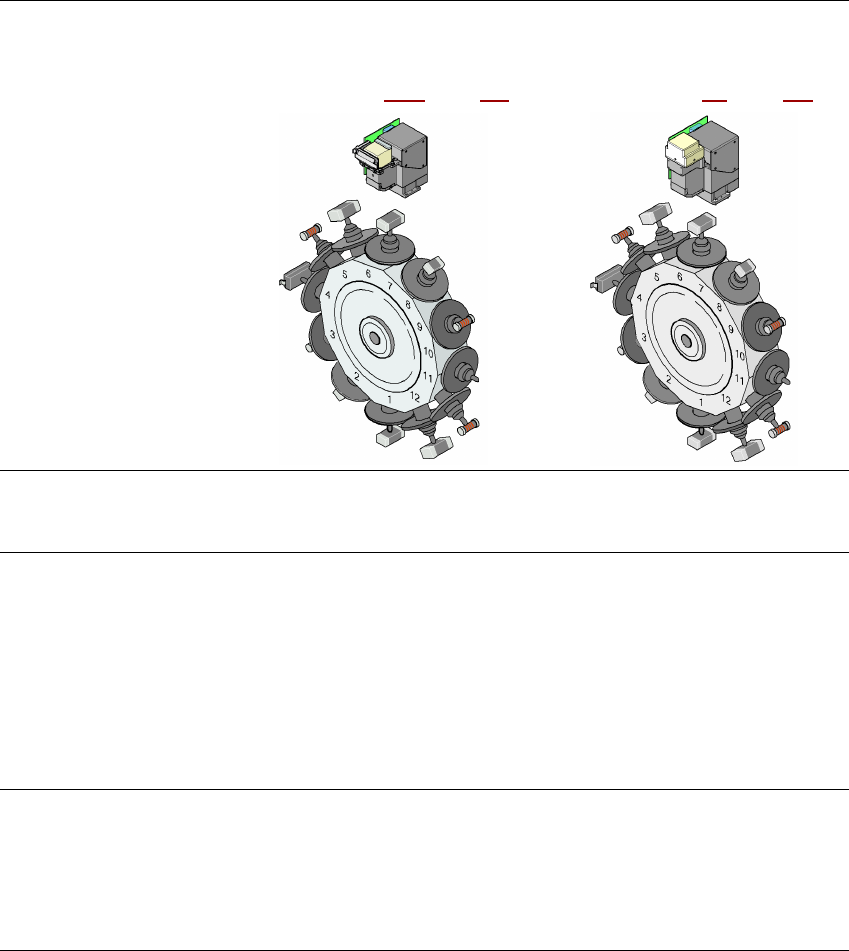

12-Segment Collect&Place Kopf mit
BE-Kameratyp 28,
18 x 18, digital
(siehe Abschnitt 3.8.1
, Seite 116)
12-Segment Collect&Place Kopf mit
BE-Kameratyp 30,
27 x 27, digital
(siehe Abschnitt 6.9
, Seite 237)
BE-Spektrum
a
0402 bis PLCC44, BGA, BGA, Flip-
Chip, TSOP, QFP, SO bis SO32,
DRAM
01005
b
bis Flip-Chip, Bare Die,
PLCC44, BGA, BGA, TSOP, QFP,
SO bis SO32, DRAM
BE-Spezifikation
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
6 mm
0,5 mm
0,2 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
18,7 x 18,7 mm²
2 g
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Programmierte Kraftstufe
1
2
3
4
5
Programmierte Aufsetzkraft [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.5 Bestückkopf
99
3.5.1.3 Betrieb mit Vakuumpumpe
Der 12-Segment Collect&Place Kopf kann zur effizienteren Vakuumerzeugung auf den Betrieb mit
einer Vakuumpumpe umgerüstet werden (siehe Abschnitt 6.12
, Seite 239).
Pipettentypen 9xx 9xx
X/Y-Genauigkeit
c
± 50 m/3, ± 67 m/4 ± 50 m/3± 67 m/4
Winkelgenauigkeit ± 0,53°/3, ± 0,71°/4 ± 0,53°/3, ± 0,71°/4
Bauelementespektrum 98% 98,5%
BE-Kameratyp 28 30
Beleuchtungsebenen 5 5
Einstellmöglichkeit der
Beleuchtungsebenen
256
5
256
5
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezi-
fischen Standards und den BE-Verpackungstoleranzen beeinflusst wird.
b) Mit 01005-Paket
c) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.6 Portalsystem Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
100
3.6 Portalsystem
3.6.1 Lage der Portale
3

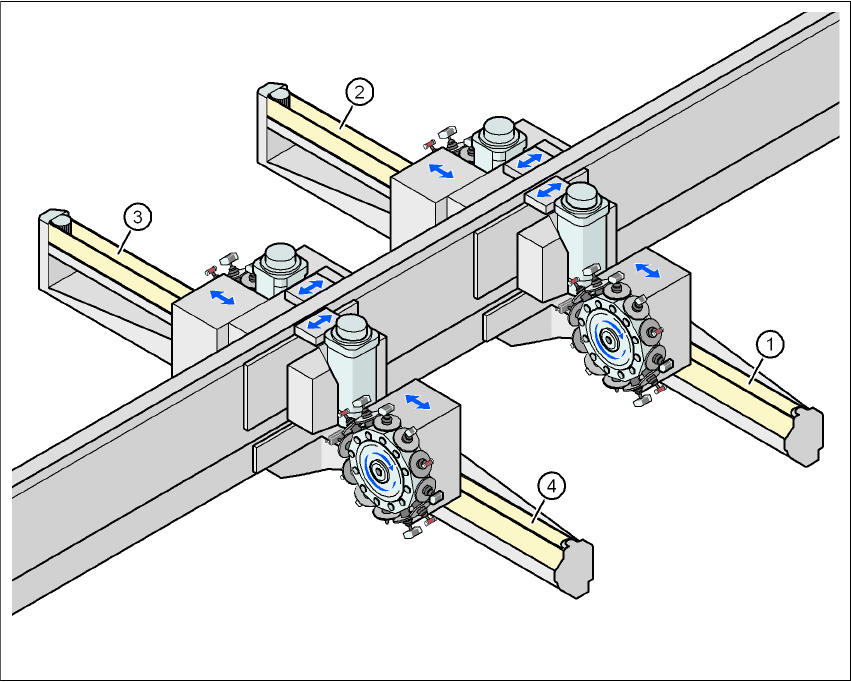

Abb. 3.6 - 1 Lage der Portale
(1) Portal 1
(2) Portal 2
(3) Portal 3
(4) Portal 4
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse aufgebaut.
Bestückbereich 2
Bestückbereich 1
