G -S015-02 1012-003 19 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 268 4230228005 FUSE 250V 1A 1 F061 829G-A010020-A068 4V320007 269 6301262864 FUSE HOLDER 1 829G-A010020-A069 4J200033 270 6301262871 ACCESS…
G -S015-02
0909-002
18
See Fig.BP
274
273
270
274
283
282
281
272
271
.
271
269
.
268
.

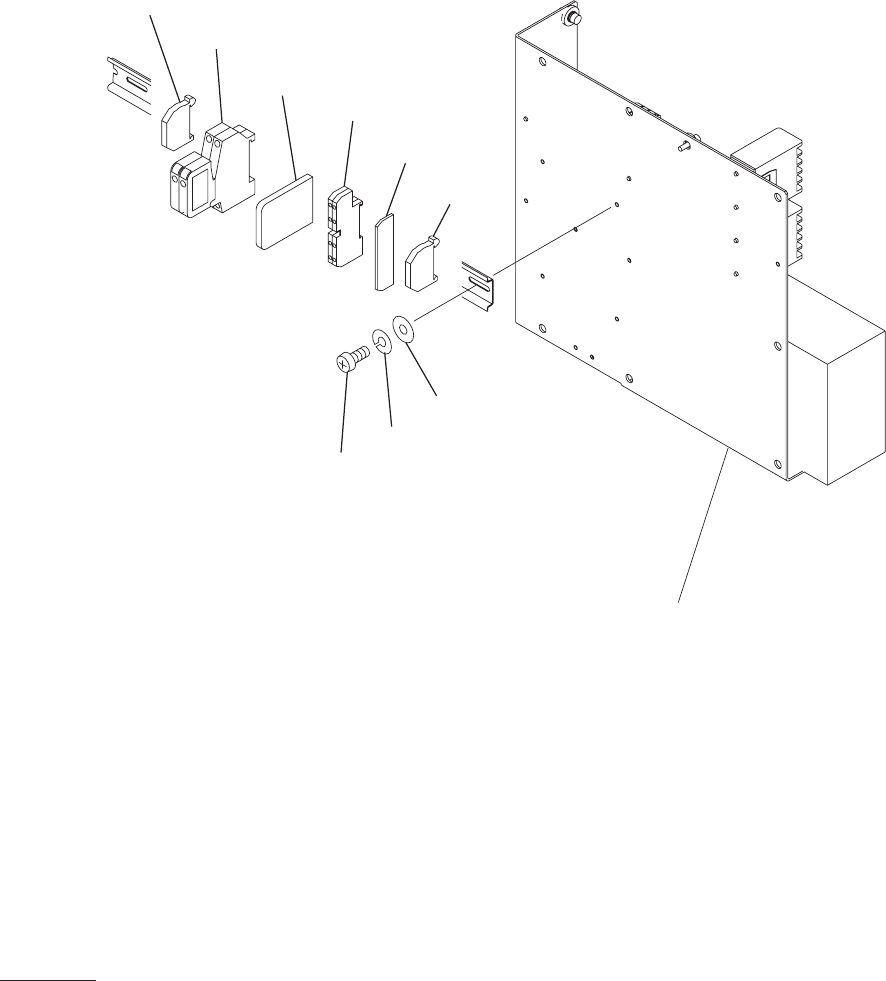

架台下
XY
サーボ電源部
C UNDERFRAME XY SERVO
POWER SUPPL
Y SECTION C
Fig. BP-3
電装部
Electrical Section
G -S015-02
1012-003
19
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
268 4230228005 FUSE 250V 1A 1 F061
829G-A010020-A068
4V320007
269 6301262864 FUSE HOLDER 1
829G-A010020-A069
4J200033
270 6301262871 ACCESSORY,WIRING 1
829G-A010020-A070
23N30605
271 6300969917 ACCESSORY,WIRING 1
829G-A010020-A071
23N30524
272 6301268705 TERMINAL 2
829G-A010020-A072
4J320185
273 6301268729 ACCESSORY,WIRING 1
829G-A010020-A073
23N30609
274 6300911749 BRACKET,WIRING 2
829G-A010020-A074
23N10027
281 4111131400 SCR PAN 4X6 2 M4X6 PAN 221E0509
282 4110081706 WASHER SPR 4 2 SW4 F 221H0283
283
4111192104 WASHER V 4X9X0.8 2 FW4 F 221H0314
BP-3
G -S015-02
0909-002
20

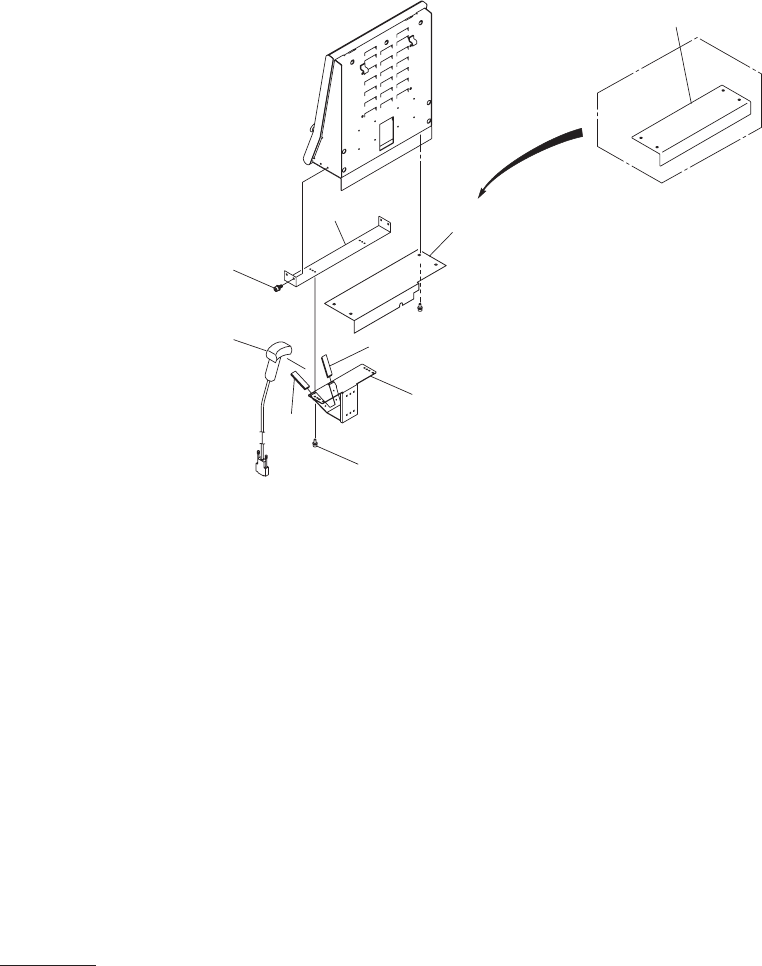

327
321
322
323
324
324
EXCHANGE
REAR PANEL
331
.
333
335
.
332
.
334
336
.
307
操作パネル部
A OPERATING PANEL SECTION
A
Fig. FE-4
パネル
Panel
