SP-020-003e - 第13页

G -S015-01 1012-003 11 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 952 6301619552 UNIT ,I/O 2 -U78 803G-A210070-A062 4U250238 953 6301300030 UNIT ,I/O(DISTRIBUTOR HUB) 1 U77 803G-A210070-A063 4U250165 958 6…

100%1 / 40
G -S015-01
0909-002
10
961
958
959
953
See Fig.FA
See Fig.FA-2
Key No.163
958
REAR PANEL
FRONT PANEL
962
969
.
952
カバー部
COVER SECTION

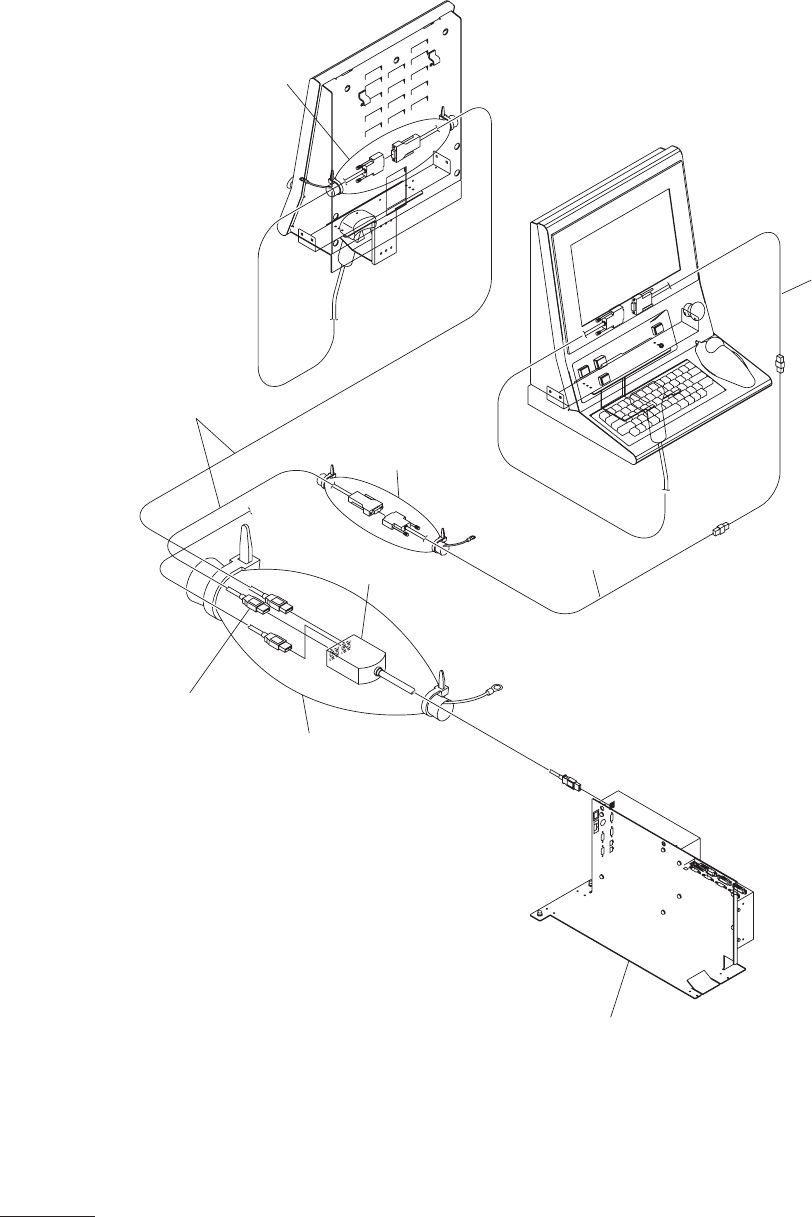

Fig. G-10
ケーブル
Cable
G -S015-01
1012-003
11
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
952 6301619552 UNIT,I/O 2 -U78
803G-A210070-A062
4U250238
953 6301300030 UNIT,I/O(DISTRIBUTOR HUB) 1 U77
803G-A210070-A063
4U250165
958 6301356181 ASSY,CORD 2
803G-A210070-A078
0W200963
959 6301356198 ASSY,CORD 1
803G-A210070-A079
0W200964
961 6301453118 ASSY,CORD 1
803G-A210070-A151
0W201150
962 6301453125 ASSY,CORD 1
803G-A210070-A152
0W201151
969 4110864408 WASHER SPR 3 4
803G-A210070-A189
221H0311
G-10
G -S015-01
0909-002
12
274
273
270
274
283
282
281
272
271
.
271
269
.
268
.
架台下
XY
サーボ電源部
C UNDERFRAME XY SERVO
POWER SUPPL
Y SECTION C
Fig. BP-3
電装部
Electrical Section
