2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.9 Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
100
2.9 Automatens energitilstand når hovedafbryderen er
slået fra
2

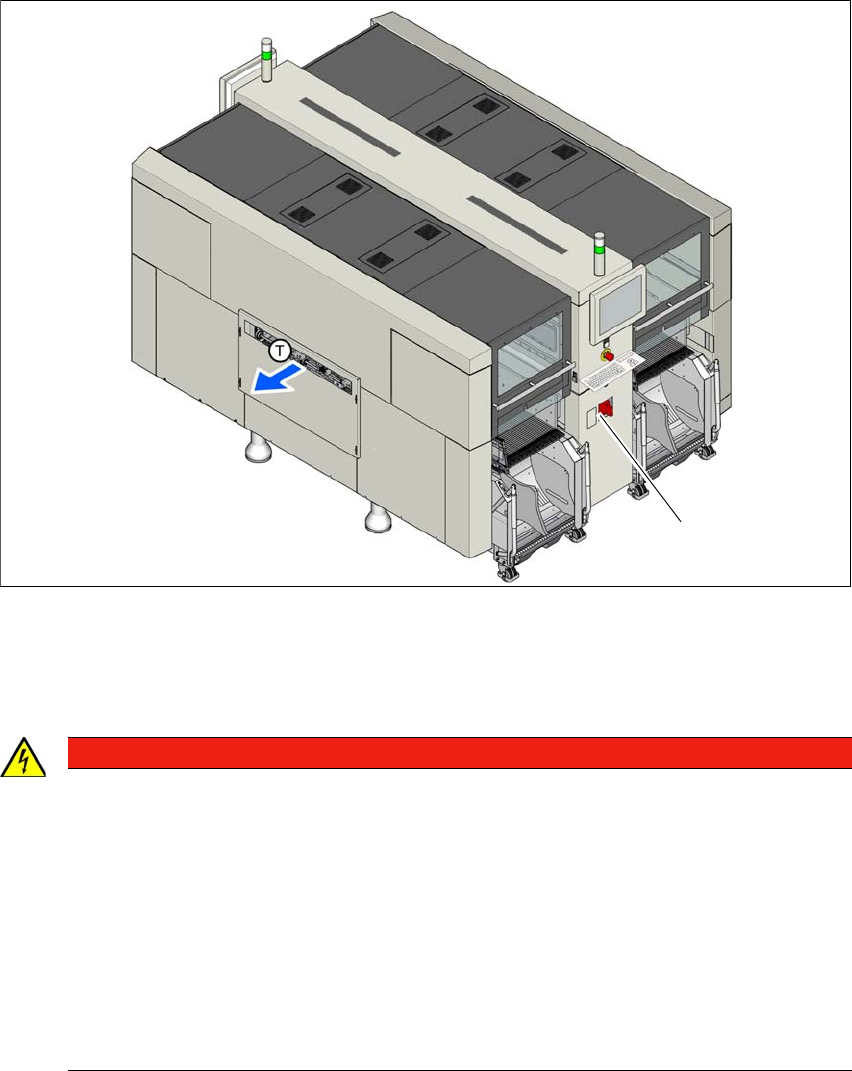

Fig. 2.9 - 1 Strømforsyningens position på automaten (eksempel SIPLACE X2 S / X3 S / X4 S)
2
2
(1) Hovedafbryder
FARE
Spændingsfare!
Automaten forsynes med 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~,
3 x 400 V~ resp. 3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører
derfor livsfarlige spændinger - også selv om hovedafbryderen er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
(1)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.9 Automatens energitilstand når hovedafbryderen er slået fra
101
2.9.1 Hovedafbryder slået fra - automat forbundet til net med klemme
2
2

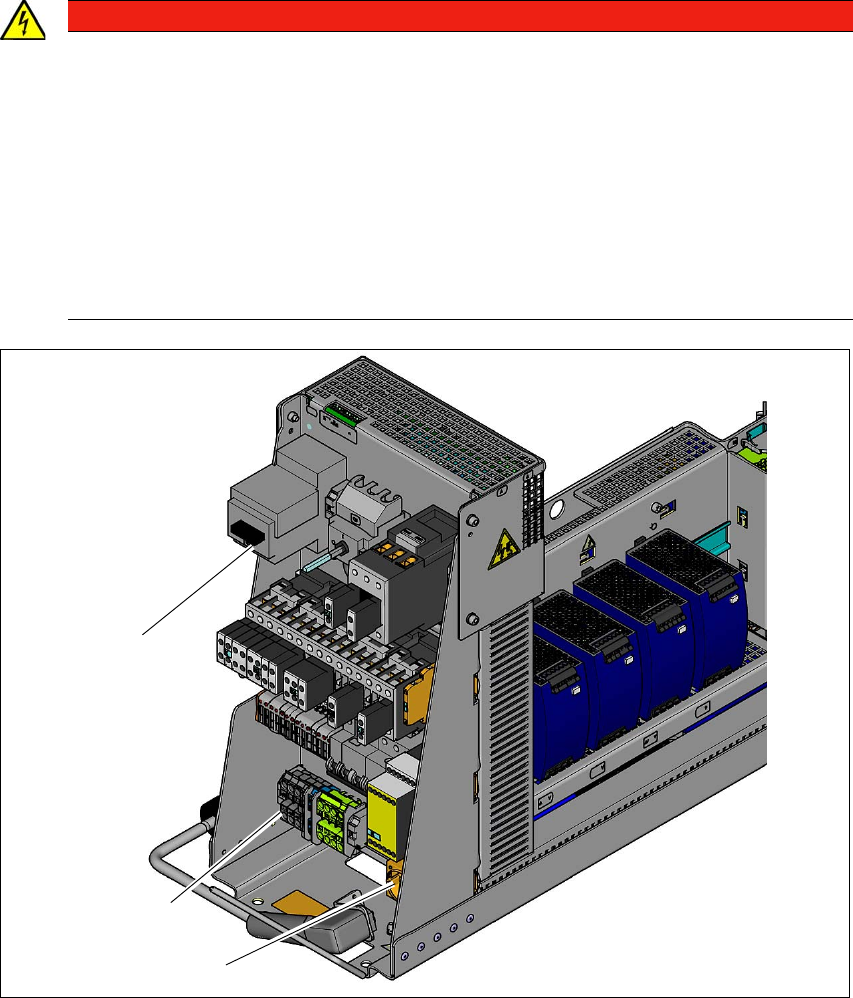

Fig. 2.9 - 2 Strømforsyningsmodul, forside
(1) Servicestikdåse (X102)
(2) Nettilslutningsklemmer (X100)
(3) Hovedafbryder (Q1)
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Nettilslutningsklemmer i transformerenheden L1, L2 og L3 til hovedafbryderen Q1
– Servicestikdåse X98
– Servicestikkontakt X102 ved tændt sikringsautomat F1
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er brune.
(3)
(1)
(2)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.9 Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
102
2

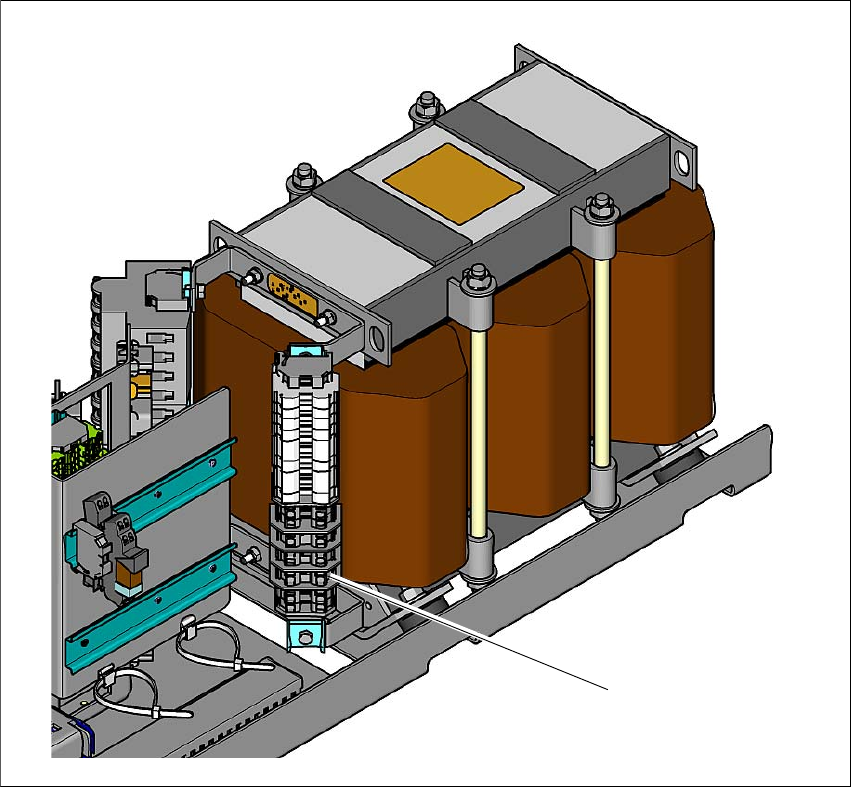

Fig. 2.9 - 3 Strømforsyningsmodul, set fra siden
(1) De primære tilslutningsklemmer ved transformatoren for tilslutning af de landespecifikke net-
spændinger.
Nedenstående tabel indeholder en oversigt over de forskellige konstruktionsgrupper og de der-
med forbundne spændinger, når hovedafbryderen er slået fra, men automaten stadigvæk forbun-
det til net med klemme.
(1)
