3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.3 Mål og vægt Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 128 3.3.2 Komponentvognenes rangeringsradier 3 Fig. 3.3 - 3 Komponentvognenes …
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.3 Mål og vægt
127
3.3.1.2 Højde på den påklappede beskyttelseskappe
3

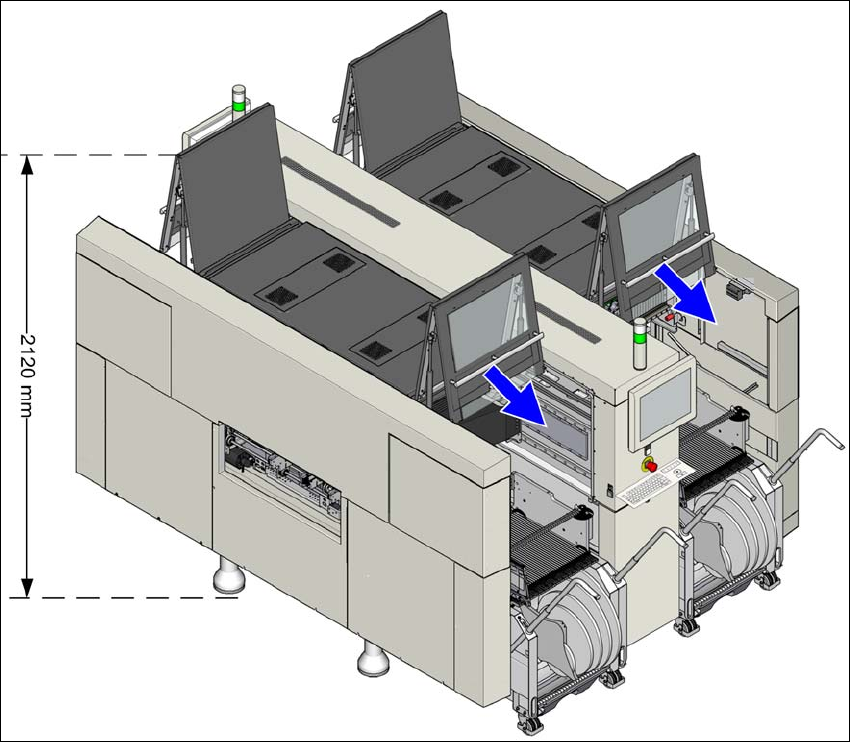

Fig. 3.3 - 2 Højde på den påklappede beskyttelseskappe - mål i millimeter (eksempel SIPLACE X4i S)
De angivne mål henfører til max. PCB-transporthøjden på 950 mm.
(1) Højden varierer alt efter indstillet PCB-transporthøjde
– ved PCB-transporthøjde 900 mm = 195mm ± 15 mm
– ved PCB-transporthøjde 930 mm = 225mm ± 15 mm
– ved PCB-transporthøjde 950 mm = 245mm ± 15 mm
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.3 Mål og vægt Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
128
3.3.2 Komponentvognenes rangeringsradier
3
Fig. 3.3 - 3 Komponentvognenes rangeringsradier ved X-seriens automat
Komponentvognenes rangeringsradier R ved X-seriens automater udgør:
3
3
3
Rangeringsradius R placeringsstedposition 600 mm
Afstand L1: Maskinmidte til yderkant af komponentvognen
X
1470 mm
Afstand L2: Maskinmidte til væg 2070 mm
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.3 Mål og vægt
129
3.3.3 Tyngdepunkt
3
Fig. 3.3 - 4 Tyngdepunkt i millimeter (eksempel SIPLACE X2 S / X3 S / X4 S)
X-koordinat 0 mm
Y-koordinat 0mm
Z-koordinater 630 mm
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 900 mm.
