Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.3 Mål og vægt 129 3.3.3 T yngdepunkt 3 Fig. 3.3 - 4 T yngdepunkt i millimeter (eksempel SIPLA…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.3 Mål og vægt Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
128
3.3.2 Komponentvognenes rangeringsradier
3

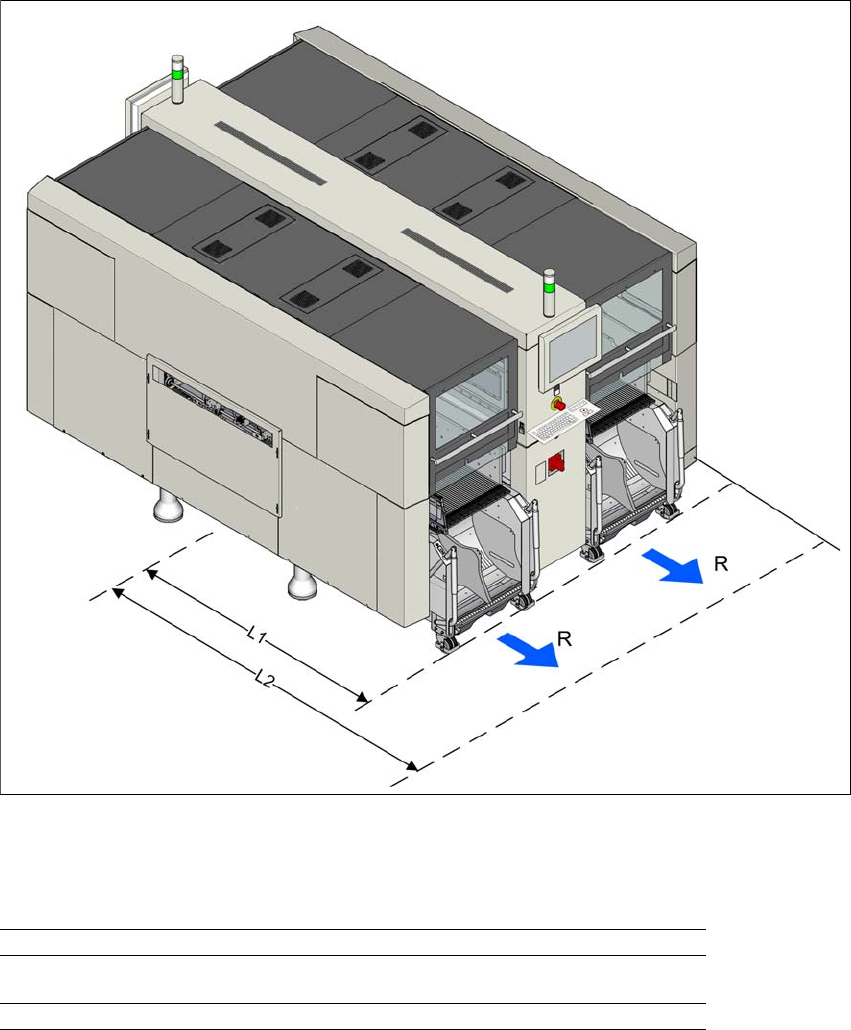

Fig. 3.3 - 3 Komponentvognenes rangeringsradier ved X-seriens automat
Komponentvognenes rangeringsradier R ved X-seriens automater udgør:
3
3
3
Rangeringsradius R placeringsstedposition 600 mm
Afstand L1: Maskinmidte til yderkant af komponentvognen
X
1470 mm
Afstand L2: Maskinmidte til væg 2070 mm
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.3 Mål og vægt
129
3.3.3 Tyngdepunkt
3

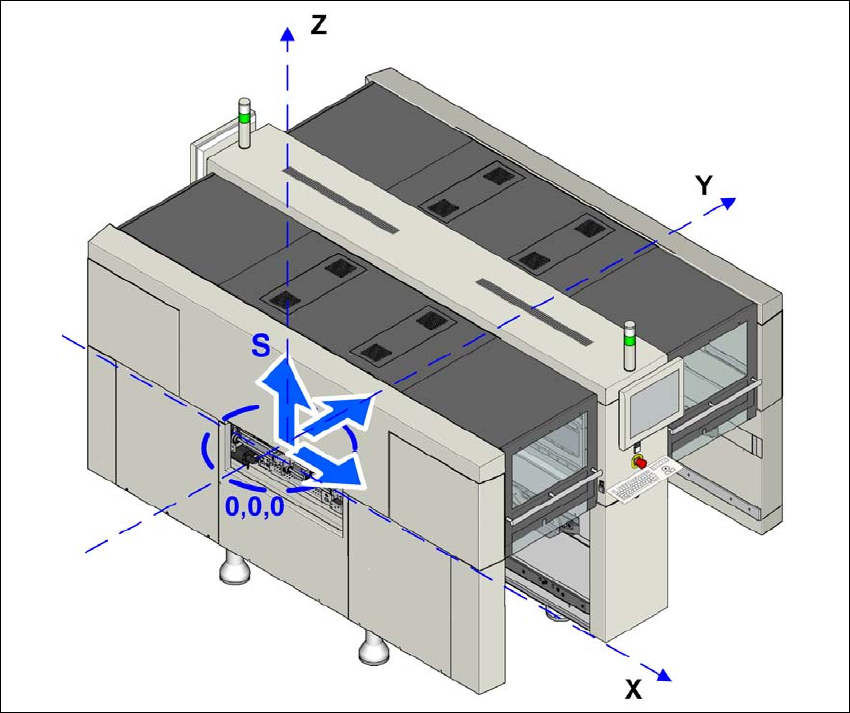

Fig. 3.3 - 4 Tyngdepunkt i millimeter (eksempel SIPLACE X2 S / X3 S / X4 S)
X-koordinat 0 mm
Y-koordinat 0mm
Z-koordinater 630 mm
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 900 mm.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.4 oversigt over konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
130
3.4 oversigt over konstruktionsgrupper
3
3
Fig. 3.4 - 1 Komponentoversigt - eksempel SIPLACE X3 S
(1) Placeringssted 1 med komponentvogn, tapesaks, antitapekanal
(2) Placeringssted 2 med komponentvogn, tapesaks, antitapekanal
(3) Placeringssted 3 med indtrækningsanordning, tapesaks, antitapekanal
(4) Placeringssted 4 med indtrækningsanordning, tapesaks, antitapekanal
(5) Portal ved placeringssted 1 med bestykningshoved
(6) Monitor med tastatur (2x)
(7) Printpladetransport
(T) PCB-transportretning
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
