Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.5 Bestykningshoved 131 3.5 Bestykningshoved 3.5.1 SIPLACE SpeedS tar C&P20 til high speed…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.4 oversigt over konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
130
3.4 oversigt over konstruktionsgrupper
3
3

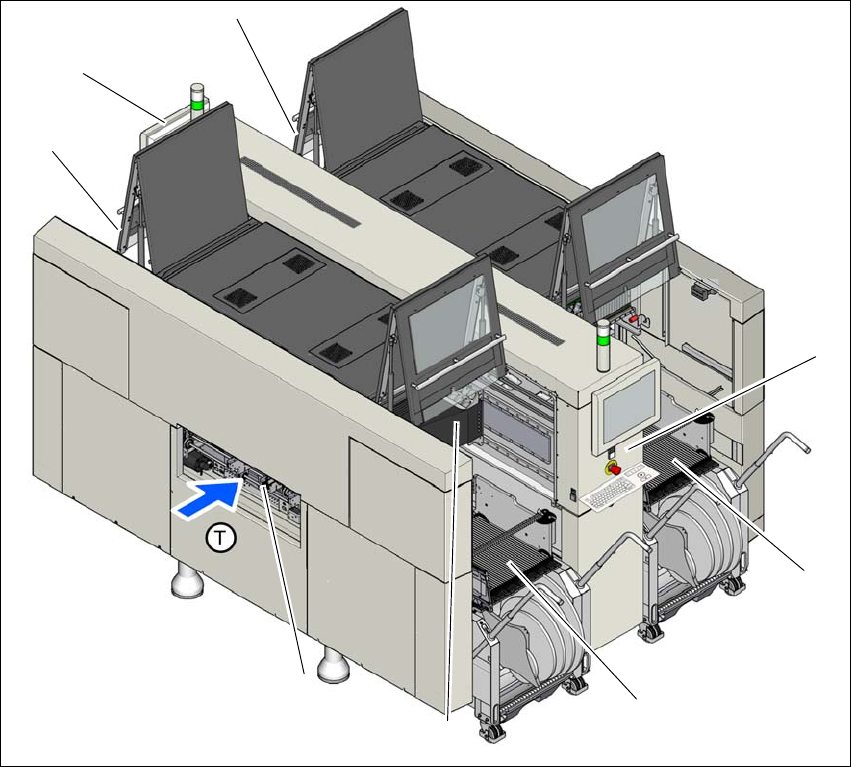

Fig. 3.4 - 1 Komponentoversigt - eksempel SIPLACE X3 S
(1) Placeringssted 1 med komponentvogn, tapesaks, antitapekanal
(2) Placeringssted 2 med komponentvogn, tapesaks, antitapekanal
(3) Placeringssted 3 med indtrækningsanordning, tapesaks, antitapekanal
(4) Placeringssted 4 med indtrækningsanordning, tapesaks, antitapekanal
(5) Portal ved placeringssted 1 med bestykningshoved
(6) Monitor med tastatur (2x)
(7) Printpladetransport
(T) PCB-transportretning
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.5 Bestykningshoved
131
3.5 Bestykningshoved
3.5.1 SIPLACE SpeedStar C&P20 til high speed bestykning
3
Fig. 3.5 - 1 SIPLACE SpeedStar - funktionsgrupper del 1
(1) DP-drev, 20 drev
(2) Printplade "Vakuumsensor holdekreds"
(3) Tryklufttilslutning til 20 Venturidyser til optagnings-/bestyknings- og holdekredsløbet
(4) Ledning til trykreguleringsventilens returluft (7)
(5) Returcylinder
(6) Z-motor (linearmotor)
(7) Trykreguleringsventil
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
132
3
Fig. 3.5 - 2 SIPLACE SpeedStar - funktionsgrupper del 2
(1) Komponent-kamera C&P, type 23, 6 x 6, digital
(2) Mellemfordeler-printplade
(3) Stjernemotor
(4) Håndtag
(5) Komponentsensor
(6) Stjerne med 20 pipetter
