3.5.3.1 Beskrivelse
SIPLACE SpeedStar (C&P20) arbejder efter Collect&Place-princippet, dvs. inden for en cyklus
optages 20 komponenter af bestykningshovedet. Komponentsensoren kontrollerer på bestyk-
nings- /hentepositionen, om en komponent er blevet hentet af pipetten. På vej hen til bestyknings-
positionen centreres komponenterne rent optisk og drejes i den nødvendige bestykningsposition.
Herefter sættes de forsigtigt og positionsnøjagtigt fra på printpladen med blæseluft.
Med bestykningshovedet C&P20 P lykkedes det at forøge bestykningsydelsen yderligere . C&P20
P-hovedets kompakte konstruktion muliggør meget korte cyklustider. I denne forbindelse står
stjerneaksen på skrå i forhold til printpladeniveauet. Denne geometri gør det muligt at place seg-
menterne meget tæt.
BE-kameraet er fortsat integreret i C&P20 P-hovedet. Dette sparer ekstra køreveje til eksterne
centreringskameraer. Desuden har hvert segment sit eget DP-drev til rotering af pipetten. Pipet-
terne drejes derfor ikke mere i den rigtige position på en eneste hovedstation. De kan til enhver
tid og uafhængigt af hinanden drejes i deres bestykningsposition.
Hvert segment har sin egen vakuumgenerator. Omkoblingstiderne mellem vakuum og blæseluft
kunne således forkortes betydeligt. Desuden kan en vakuumkontrol gennemføres i holdekredsen
for hver enkelt pipette.
Z-drevet for segmenterne er realiseret med en linearmotor med linear vejmålesystem og dermed
meget præcis. I hente-/bestykningspositionen kører Z-drevet segmenterne lodret op eller ned.
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.5 Bestykningshoved
141

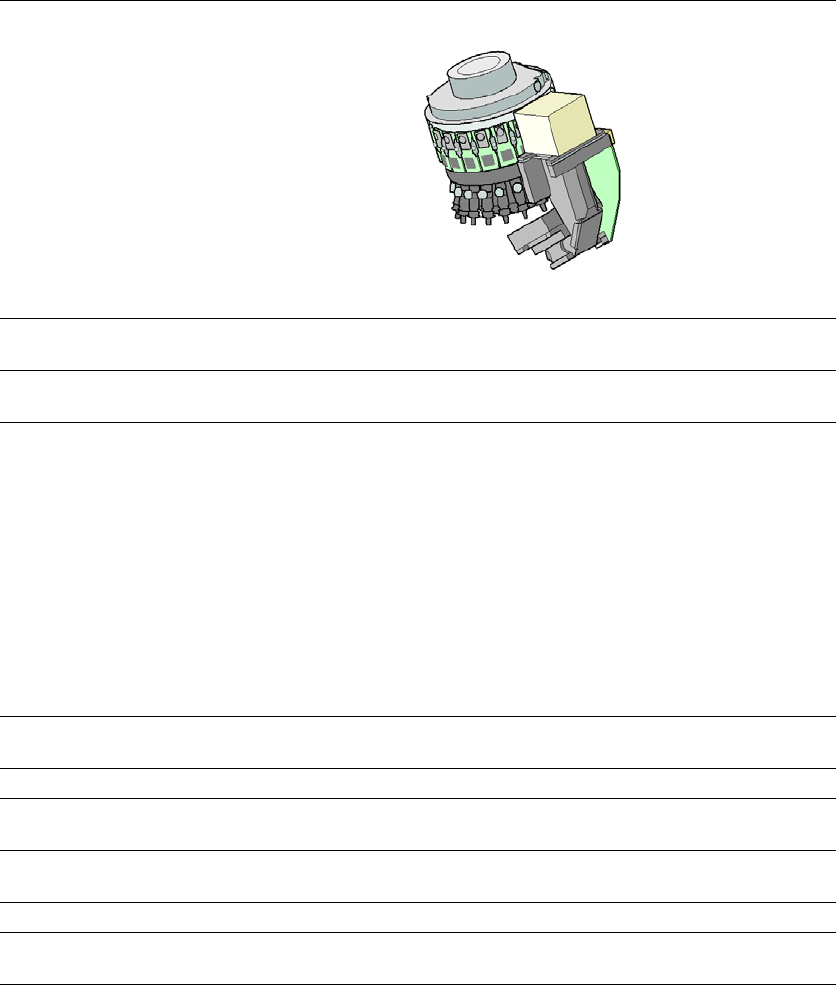

3.5.3.2 Tekniske data SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
med komponent-kamera-
type 23
med komponent-kameratype 41
Komponent-spektrum
*a
*)a Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kun-
despecifikke standarder og komponentemballagetolerancerne samt komponenttolerancerne.
01005 til 2220, Melf, SOT,
SOD
03015 mm op til 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
BE-specifikationer
maks. højde
min. benraster
min. benbredde
min. ball-raster
min. ball-diameter
min. dimensioner
maks. dimensioner
maks. vægt
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmerbar
påsætningskraft
1,3 - 4,5 N 1,3 - 4,5 N
Pipettetyper 40xx 40xx
X-/Y-nøjagtighed
*b
*)b Præcisionsværdierne dokumenteres i forbindelse med maskingodkendelsen og opfylder betingelserne i
SIPLACE's leverings- og serviceomfang.
± 36 µm / 3
± 48 µm / 4
± 36 µm / 3
± 48 µm / 4
Vinkelnøjagtighed ± 0,5° / 3
± 0,7° / 4
± 0,5° / 3
± 0,7° / 4
Belysningsniveauer 5 5
Indstillingsmuligheder for
belysningsniveauer
256
5
256
5
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
142
3.5.4 Sensor til komponent-udsmidningsbeholder
Sensoren til komponent-udsmidningsbeholderen overvåger, om fejlvarebeholderen sidder korrekt
i sin holder.
– Er fejlvarebeholderen ikke blevet sat korrekt i, kan automaten ikke startes.
– Springer fejlvarebeholderen ud af sin holder under bearbejdningsprocessen, stopper auto-
maten med det samme for at undgå et hovedcrash.
3.5.5 Vakuumpumpe
3.5.5.1 Oversigt
Vakuumpumperne er monteret bagved komponent-indtrækkene på placeringssted 1 og place-
ringssted 4 i maskinstanderen.
3

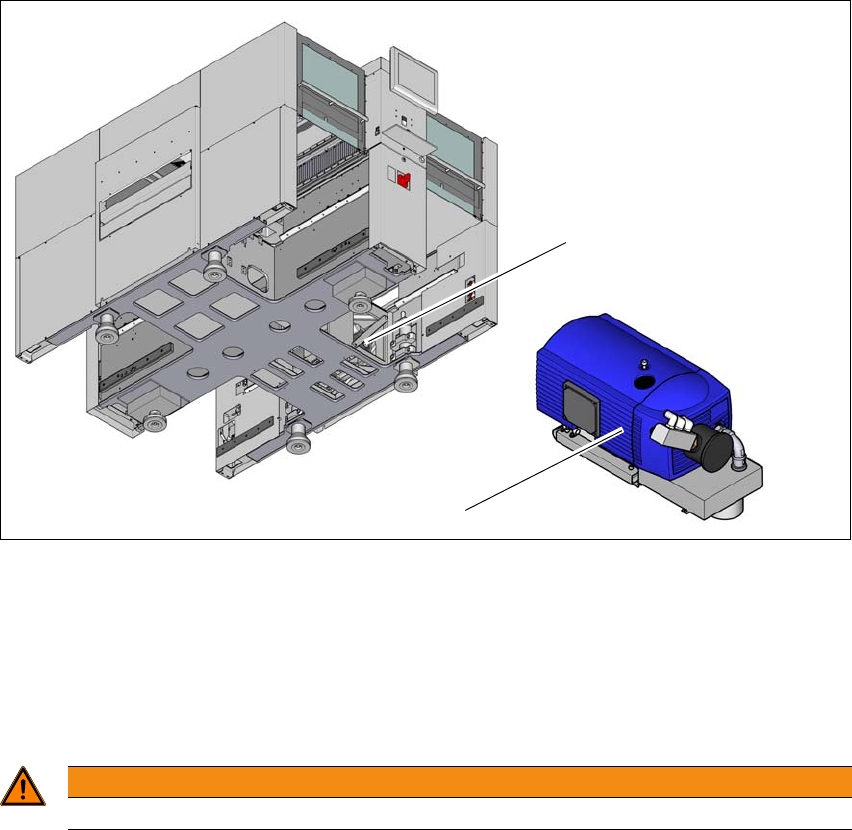

Fig. 3.5 - 6 Oversigt - vakuumpumpe
(1) Vakuumpumpe monteringssted
(2) Vakuumpumpe
3.5.5.2 Sikkerhedsforskrifter vedr. vakuumpumpen
3
(1)
(2)
ADVARSEL
Følg sikkerhedsforskrifterne i den medfølgende driftsvejledning.
