Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.5 Bestykningshoved
151
3.5.6.7 MultiStar i blandet modus med komplet rotation
I denne modus bearbejdes små til mellemstore komponenter.
3
Fig. 3.5 - 11 MultiStar - blandet modus
K_BE Lille komponent se tabel 3.5 - 1, side 148
M_BE_1 Mellemstor komponent, type 1 (se tabel 3.5 - 1, side 148)
M_BE_2 Mellemstor komponent, type 2 (se tabel 3.5 - 1
, side 148)
Type 30 Komponent-kamera, type 30
Type 33 Stationært komp.-kamera, type 33
1 ... 8 Rækkefølge på de optagne komponenter
1 ... 12 Rækkefølge på de optagne komponenter
3
CPP-hovedets tilstødende segmenter kan ikke optage nogen komponenter af typen M_BE_2,
hvis diagonalen på den mellemstore komponent, type 2 (M_BE_2) er længere end 39,8 mm.
Type 30 Type 30
Type 33 Type 33
K_BE
M_BE_2
M_BE_1
K_BE
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
152
3.5.6.8 MultiStar i udvidet Pick&Place-modus med begrænset rotation
I denne modus kan MultiStar bestykke hele komponentspektret fra 01005 til 50 mm x 40 mm. Den
store komponent optages først, centreres optisk og bestykkes som den første komponent.
3
Fig. 3.5 - 12 MultiStar - blandet modus
K_BE Lille komponent (se tabel 3.5 - 1, side 148)
M_BE_2 Mellemstor komponent, type 2 (se tabel 3.5 - 1
, side 148)
G_BE Stor komponent (se tabel 3.5 - 1
, side 148)
Type 30 Komponent-kamera, type 30
Type 33 Stationært komp.-kamera, type 33
1 ... 8 Rækkefølge på de optagne komponenter
3
CPP-hovedets tilstødende segmenter kan ikke optage nogen komponenter af typerne M_BE_2
og G_BE, hvis diagonalen for denne komponent er længere end 39,8 mm.
Type 30
K_BE
G_BE
Type 33
M_BE_2
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.5 Bestykningshoved
153

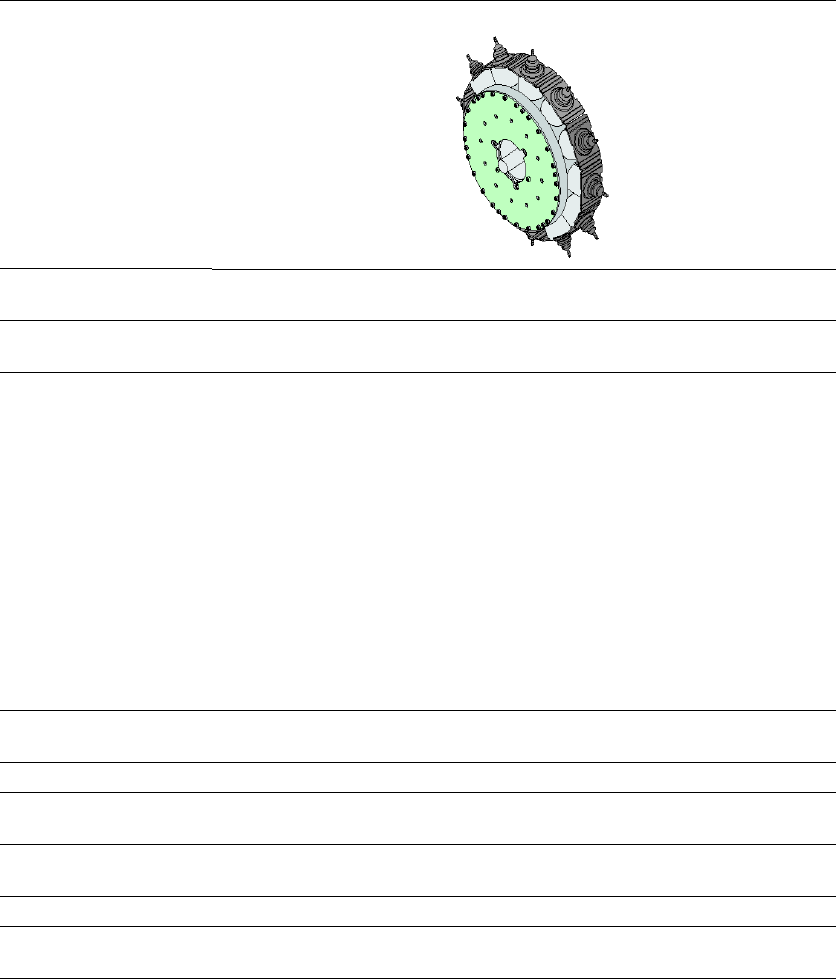

3.5.6.9 Tekniske data SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar (CPP)
med BE-kameratype 30 med BE-kamertype 33
(stationært kamera)
Komponent-spektrum
*a
*)a Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de kun-
despecifikke standarder og komponentemballagetolerancerne samt komponenttolerancerne.
01005 mm op til 27 mm x
27 mm
0402 op til 50 mm x 40 mm
*b
*)b Ved gentagne målinger er en diagonal på 69 mm mulig (f.eks. 64 mm x 10 mm).
BE-specifikationer
maks. højde
*c
maks. højde
*d
min. benraster
min. benbredde
min. ball-raster
min. ball-diameter
min. dimensioner
maks. dimensioner
maks. vægt
*)c CPP-hoved: i lav monteringsposition (stationært komponentkamera ikke muligt).
*)d CPP-hoved: i høj monteringsposition
6,0 mm
8,5 mm
0,3 mm
0,15 mm
0,25 mm
*e
0,35 mm
*f
0,14 mm
e
0,20 mm
f
0,4mm x 0,2mm
27 mm x 27 mm
4 g
*)e til komponent < 18 mm x 18 mm
*)f til komponent ≥ 18 mm x18 mm
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
50 mm x 40 mm
8 g
Programmerbar
påsætningskraft
1,0 - 10 N 1,0 - 10 N
Pipettetyper 20xx, 28xx 20xx, 28xx
X-/Y-nøjagtighed
*g
*)g Præcisionsværdierne dokumenteres i forbindelse med maskingodkendelsen og opfylder betingelserne i
SIPLACE's leverings- og serviceomfang.
± 41 µm / 3
± 55 µm / 4
± 34 µm / 3
± 45 µm / 4
Vinkelnøjagtighed
± 0,4° / 3
*h
, ± 0,5° / 3
*i
± 0,5° / 4
h
, ± 0,7° / 4
i
*)h Komponentmål mellem 6 mm x 6 mm og 27 mm x 27 mm.
*)i Komponentmål mindre end 6 mm x 6 mm.
± 0,2° / 3
± 0,3° / 4
Belysningsniveauer 5 6
Indstillingsmuligheder for
belysningsniveauer
256
5
256
6
