Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.6 Portalsystem 161 3.6.5 X-aksens opbygning 3 Fig. 3.6 - 5 X-aksens opbygning - set ind mod h…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.6 Portalsystem Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
160
3.6.4 Portalernes position SIPLACE X2 S
3

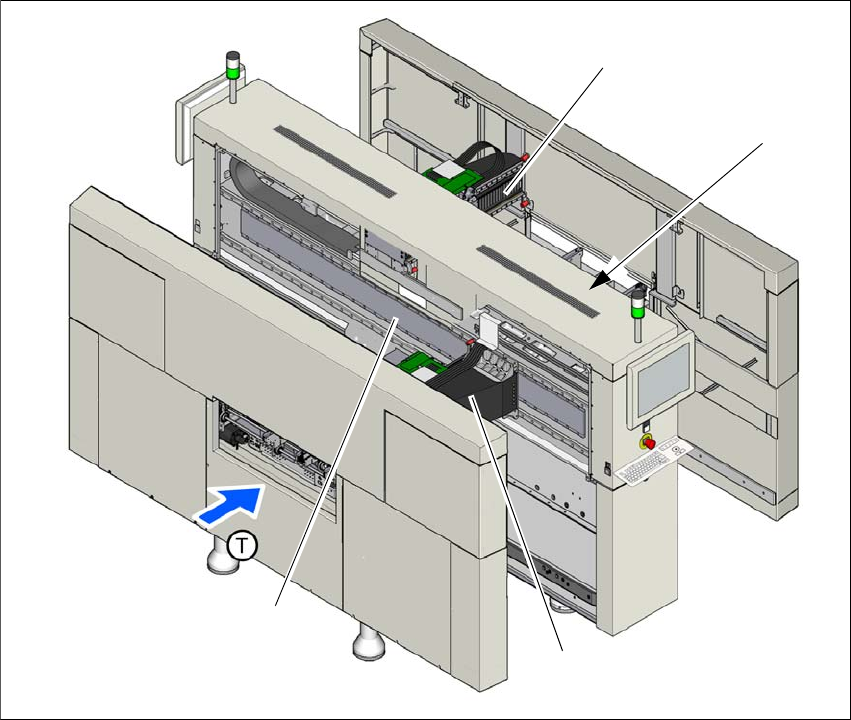

Fig. 3.6 - 4 Portalernes position - SIPLACE X2 S
(1) Y-akse, portal 1
(2) X-akse, portal 1
(3) Y-akse, portal 2 (skjult)
(4) X-akse, portal 2
(T) PCB-transportretning
(1)
(3)
(2)
(4)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.6 Portalsystem
161
3.6.5 X-aksens opbygning
3

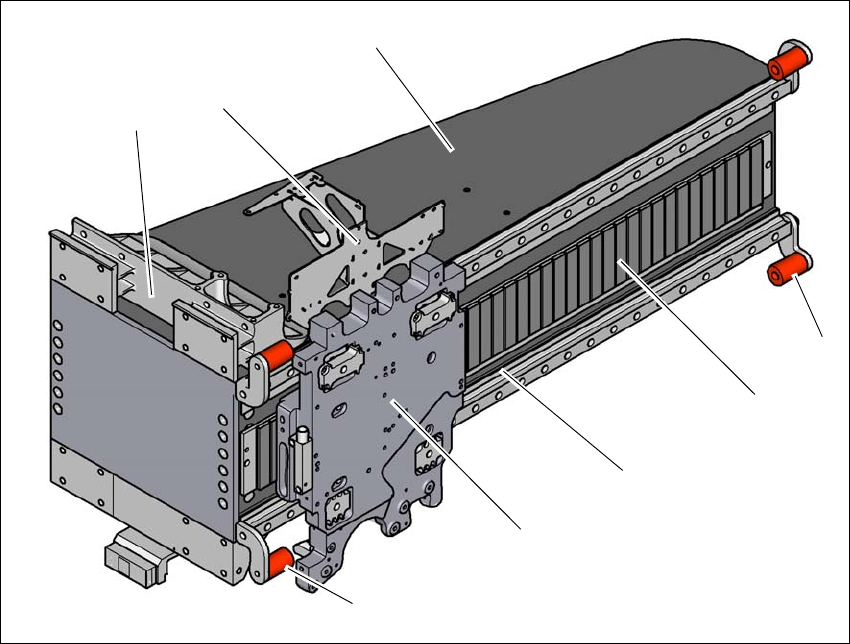

Fig. 3.6 - 5 X-aksens opbygning - set ind mod hovedholder
(1) Hovedholder med X-linear-motor (primærdel)
(2) Y-linear-motor med fast leje (primærdel)
(3) Føringssystem med permamagnet (X-linear-motorens sekundærdel)
(4) Slutpositionsbuffer (4 stk.)
(5) Portaludlægger
(6) Holder hovedprintkort
(7) Længdemålesystem
Portaludlæggeren er fremstillet af kulstoffiber-forbindelsesmateriale. Teknologien giver kompo-
nenterne yderst lav vægt ved ekstrem stivhed.
X-aksen drives af en linearmotor. Drevets sekundærdel består af en permamagnet og er monteret
på portaludlæggeren, primærdelen er skruet sammen med hovedholderen. Hovedholderen er
konstrueret således, at alle typer af bestykningshoveder kan isættes, hvilket kendetegner den
store fleksibilitet, der opnås med SIPLACE-automater.
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.6 Portalsystem Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
162
3.6.6 Tekniske data for SIPLACE X2 S / X3 S / X4 S / X4i S
3
3.6.7 Tekniske data for X-aksen SIPLACE X4 S micron / X4i S micron
3
Drev Lineær motor (primærdrev)
Maks. hastighed 2,5 m/s
Vandringsmålesystem Lineær metalmålestok
Opløsning 1 µm
Drev Lineær motor (primærdrev)
Maks. hastighed 2,5 m/s
Vandringsmålesystem Lineær metalmålestok
Opløsning 0,5 µm
