Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.7 PCB-transportsystem
165
3.7 PCB-transportsystem
3.7.1 Beskrivelse
Printplade-transporterne er opbygget som transporter i fem dele, med indtræksbånd, bestyknings-
område 1, mellembånd, bestykningsområde 2 og udføringsbånd. De tre områder indføringstrans-
port, mellemransport og udføringstransport tjener som bufferzoner for printpladerne.
Transportbåndene drives af børsteløse jævnstrømsmotorer. Transporten af printpladerne overvå-
ges og styres af fotocelleanlæg. Når printpladen har nået bestykningsområdet og passeret foto-
celleanlægget, nedbremses den. Et fotocelleanlæg registrerer printpladens position. Så snart
printpladen har nået sin nominelle position, standses transportbåndet, og printpladen klemmes fra
undersiden.
Afstanden mellem printpladeoverside og bestykningshoved er derfor uændret ved enhver print-
plade og afhænger ikke af printpladens tykkelse. Som følge heraf er bestykningsraten heller ikke
afhængig af printplade-tykkelsen. Derudover er dette med til at optimere printplade-mærkecentre-
ringen. Den ensblivende afstand mellem printplade-overflade og printplade-kamera er printplade-
kameraets fokus altid lige skarpt indstillet på printplade-overfladen. Printplade-mærkekonturerne
vises optimalt på printplade-kameraets CCD-chip.
Bredden på printplade-transporten indstilles og overvåges af en integreret reguleringskreds. Den
vælges ved programkald. Til det formål aktiverer reguleringselektronikken drivmotoren, indtil den
ønskede bredde er nået. Breddejusteringen er dermed uafhængig af andre maskinkomponenter.
Transporthøjden kan vælges på automaten således, at den kan integreres i linier med en trans-
porthøjde på 900, 930 eller 950 mm. Standardhøjden er 930 mm.
Kommunikationen mellem PCB-transporterne på de enkelte automater sikres via SMEMA-græn-
sefladen eller den optionale Siemens-grænseflade.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.7 PCB-transportsystem Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
166
3.7.2 PCB-enkelttransportens opbygning
Til enkelttransport kan man vælge den faste transportside til højre eller venstre. Den faste vanges
position kan monteres i henhold til specifikationen.
3

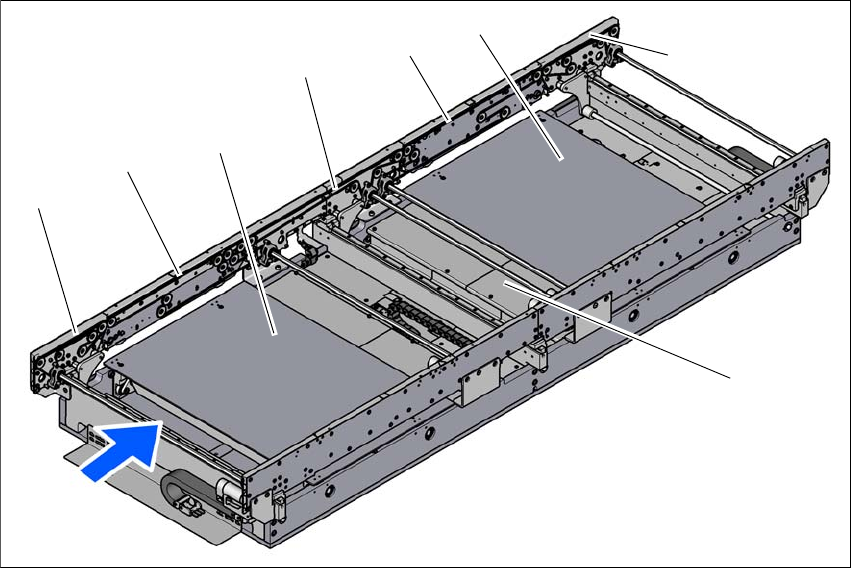

Fig. 3.7 - 1 PCB-enkelttransportens opbygning
(1) Indtræksbånd
(2) Bearbejdningsbånd 1
(3) Løftebord 1
(4) Mellembånd
(5) Bearbejdningsbånd 2
(6) Løftebord 2
(7) Udføringsbånd
(8) Transportstyring (under afdækningen)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.7 PCB-transportsystem
167
3.7.3 PCB-dobbelttransportens opbygning
Den fleksible dobbelttransport er forsynet med to transportspor, der er elektrisk og mekanisk uaf-
hængige af hinanden. Det faste transportsidestykke befinder sig som standard på den højre side.
Til dobbelttransport kan vælges den faste transportside til højre eller venstre. Den faste vanges
position kan monteres i henhold til specifikationen. Alt efter kravet kan printplade-dobbelttranspor-
ten bruges som enkelt- eller dobbelttransport.
3

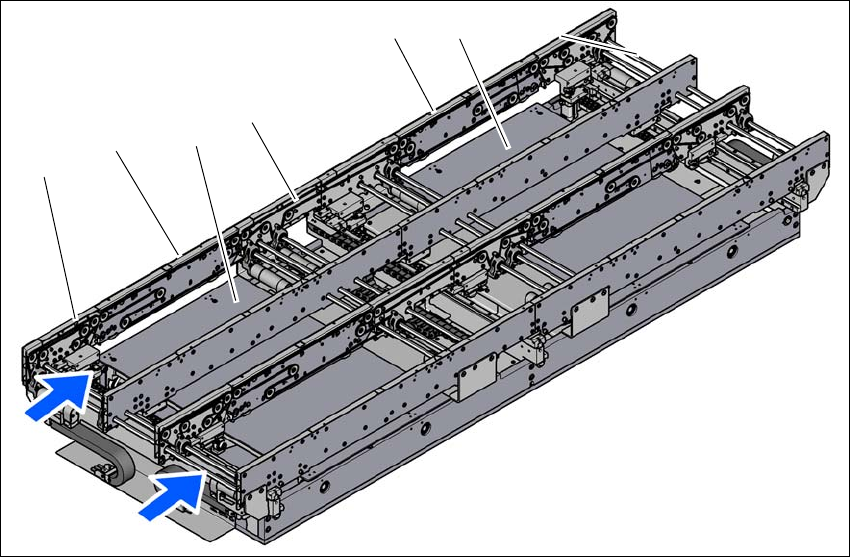

Fig. 3.7 - 2 PCB-dobbelttransportens opbygning
(1) Indtræksbånd
(2) Bearbejdningsbånd 1
(3) Løftebord 1
(4) Mellembånd
(5) Bearbejdningsbånd 2
(6) Løftebord 2
(7) Udføringsbånd
T1 Transportspor 1
T2 Transportspor 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
