3.8.2 Komponent-kamera C&P, type 30, 27 x 27, digital
3
Fig. 3.8 - 1 Komponent-kamera C&P, type 30, 27 x 27, digital
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
3.8.2.1 Tekniske data
3
Komp.-mål 0,3 mm x 0,3 mm op til 27 mm x 27 mm
Komponentspektrum 01005 op til 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,25 mm til komp. < 18 mm x 18 mm
0,35 mm til komp. 18 mm x 18 mm
Min. ball-diameter 0,14 mm til komp. < 18 mm x 18 mm
0,2 mm til komp. 18 mm x 18 mm
Synsfelt 32 mm x 32 mm
Belysningsart Reflekteret lys (5 frit programmerbare niveauer)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.8 Visionsystem Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
176
3.8.3 Komponent-kamera stationær P&P, type 33, 55 x 45, digital
Artikel-nr.00519902-xx stationært kamera, type 33
3.8.3.1 Opbygning
3
Fig. 3.8 - 2 Opbygningen af komp.-kamera stationært P&P, type 33, 55 x 45, digitalt
3.8.3.2 Tekniske data
3
(1) Kamerahus med integreret kamera og
kameraforstærker
(2) Glasplade - herunder belysnings- og op-
tikniveauer
Komp.-mål 0,5 mm x 0,5 mm op til 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 mm x 50 mm
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.8 Visionsystem
177
3.8.4 PCB-kamera, type 34, digital
3.8.4.1 Opbygning
3

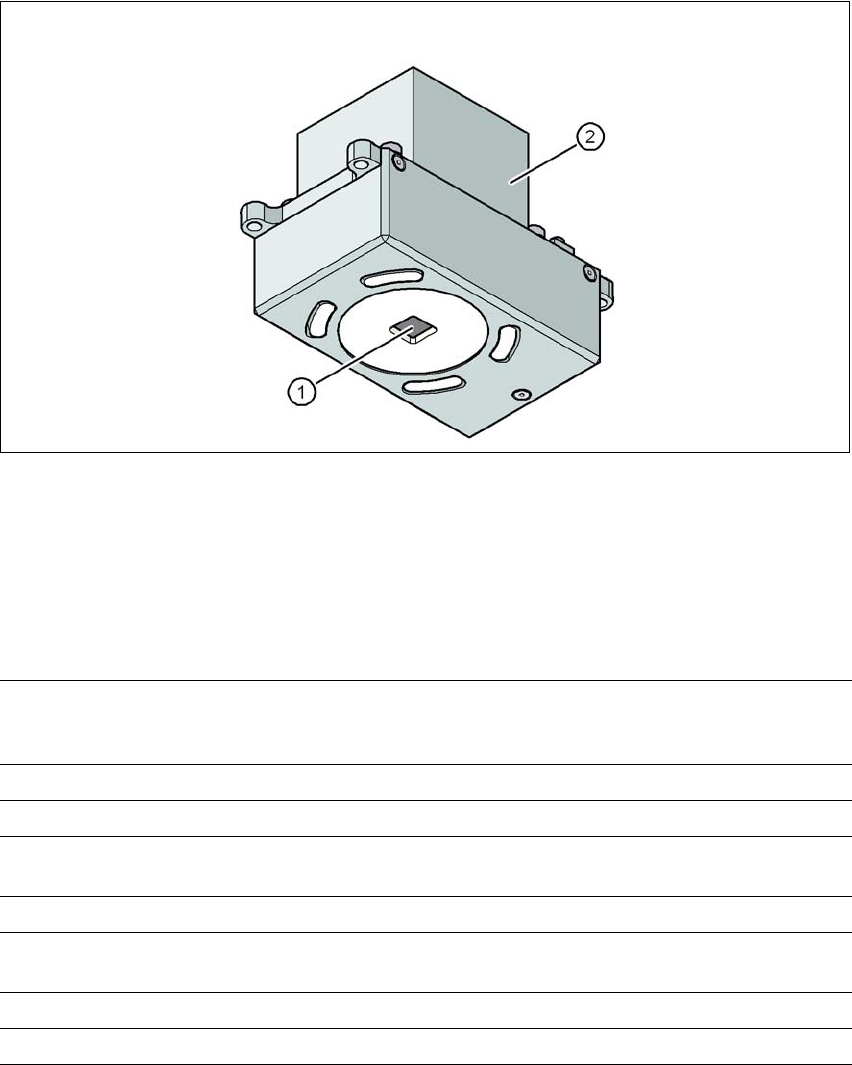

Fig. 3.8 - 3 PCB-kamera, type 34, digital
(1) PCB-kameraoptik og belysning
(2) Kameraforstærker
3.8.4.2 Tekniske data
3
PCB-pasmærker Op til 3 (enkeltkoblinger og multibrug),
op til 6 ved optionen "Lang PCB" (optionale mærker udgives af
optimeringen).
Lokale pasmærker Indtil 2 pr. PCB (kan være af forskellig type)
Bibliotekslager Op til 255 pasmærketyper pr. enkeltkobling
Billedredigering Kantdetektionsmetode (Singular Feature) på basis af de grå
værdier
Belysningsart Reflekteret lys (tre frit programmerbare niveauer)
Registreringstid pr.
mærke/dårligt mærke
20 ms - 200 ms
Synsfelt 5,78 mm x 5,78 mm
Afstand fra fokusplanet 28 mm
