3.9.2 Tekniske data for transportører fra SIPLACE X-serien
Efterfølgende sider indeholder illustrationer til fødemoduler i X-serien samt tekniske data.
3.9.2.1 Tapefødemodul 4 mm X
3

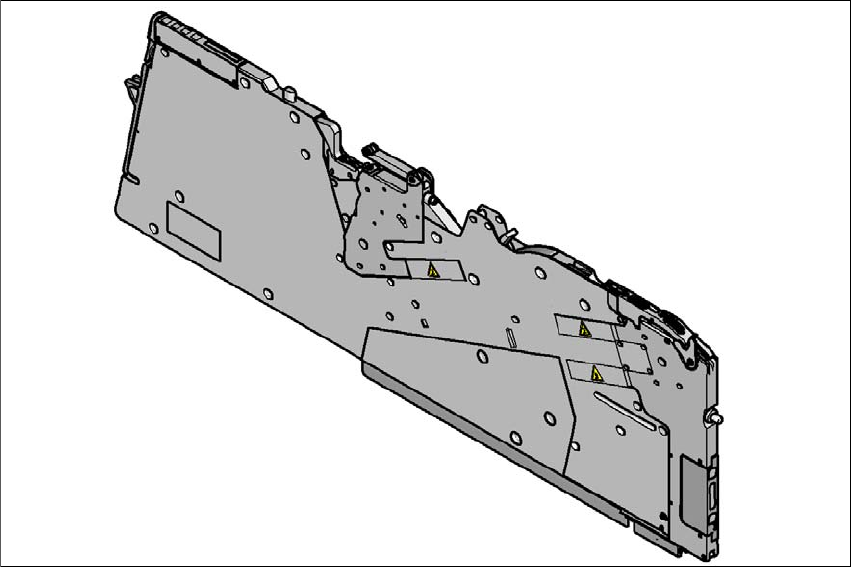

Fig. 3.9 - 3 Tapefødemodul 4 mm X
3
Tapefødemodul 4 mm X Art.-nr. 00141270-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
185
3.9.2.2 Tapefødemodul 8 mm X
3

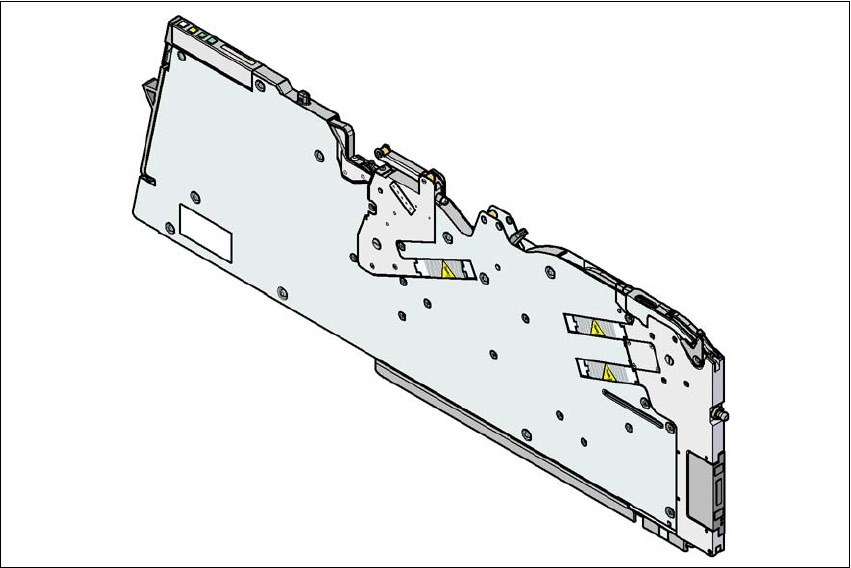

Fig. 3.9 - 4 Tapefødemodul 8 mm X
3
Tapefødemodul 8 mm X Art.-nr. 00141270-xx
Tapefødemodul 8 mm X med splejsesensor Art.-nr. 00141290-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
186
3.9.2.3 SIPLACE Smart Feeder 2x8 mm X
3

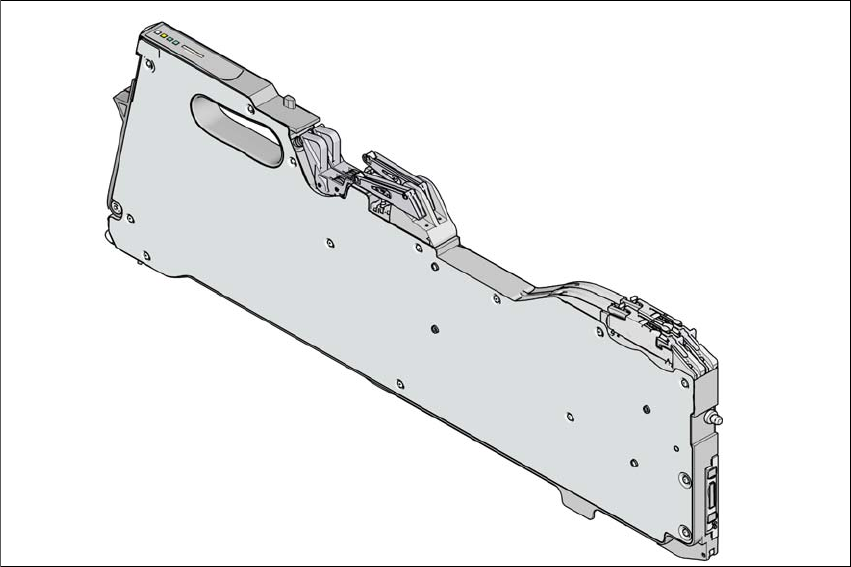

Fig. 3.9 - 5 SIPLACE Smart Feeder 2x8 mm X
3
SIPLACE Smart Feeder 2x8 mm X Art.-nr. 00141269-xx
SIPLACE Smart Feeder 2x8 mm X med splejsesen-
sor
Art.-nr. 00141289-xx
Bredde 22,6 mm
Belægning af fødemodul-placeringssteder 2
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
