3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 196 3.9.3 SIPLACE Glue Feeder Artikel-nr . 03088129-xx S…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
195
3.9.2.12 Tapefødemodul 88 mm X
3
Fig. 3.9 - 14 Tapefødemodul 88 mm X
3
3
Tapefødemodul 88 mm X Art.-nr. 00141278-xx
Tapefødemodul 88 mm X med splejsesensor Art.-nr. 00141298-xx
Bredde 105,2 mm
Belægning af fødemodul-placeringssteder 9
Transportskridtvidde Fra 4 mm til 96 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
196
3.9.3 SIPLACE Glue Feeder
Artikel-nr. 03088129-xx SIPLACE Glue Feeder
3

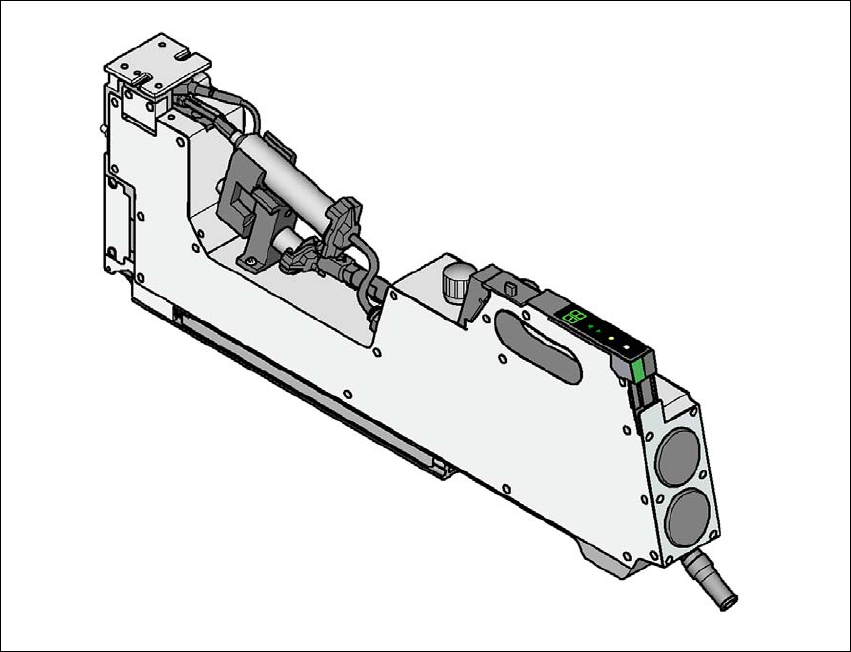

Fig. 3.9 - 15 SIPLACE Glue Feeder
3.9.3.1 Beskrivelse
Med SIPLACE Glue Feeder kan klæbepunkter påføres en komponent inden bestykning. Disse
klæbepunkter kan kontrolleres af SIPLACE-visionsystemet. I kabinetform-editor til SIPLACE Pro
defineres de nødvendige klæbepunkter, og du kan bestemme, om enkelte klæbepunkter skal und-
tages fra inspektionen. I komponent-editor til SIPLACE Pro kan klæbning slås til og fra. SIPLACE
Glue Feeder er et specielt fødemodul, som skal fast indstilles til et bestemt spor af bordet. Udførlig
beskrivelse fremgår af "Betjeningsvejledningen SIPLACE Glue Feeder, tysk [art.nr. 00197218-01-
xx.], engelsk [art.nr. 00197219-xx]
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
197
3.9.3.2 Tekniske data
3
Længde 584,9 mm
Højde 199,5 mm
Bredde 57,6 mm
Belægning af fødemodul-placeringssteder 5 spor á 8 mm
Vægt 4,6 kg
Diameter for mindstmulige enkeltdråber
*a
*)aved 100 µm dysediameter og brug af klæbemiddel Heraeus PD 205A-Jet (ved 53°C)
eller Loctite 3621 (ved 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diameter for dråber bygget op af 5 skud
a
1,0 mm (+/- 0,2 mm)
Højde for enkeltdråber
a
0,15 mm (+/- 0,02 mm)
Højde for dråber bygget op af 5 skud
a
0,2 - 0,3 mm
