3.9.4.3 Begrænsninger
– LDU-X skal konfigureres manuelt i opsætningen.
– Klargøring af LDU-X må kun ske på sporene 7 - 26.
– Der må kun stilles en LDU-X på hver komponentvogn.
– Vibrationslængdetransportører må ikke stilles ved siden af en LDU-X.
– Klargøring af MTC resp. WPC og LDU-X må kun ske i et bestykningsområde med en portal.
– En portal kan kun hente fra én LDU-X, også selv om den kan hente fra to placeringssteder.
3.9.4.4 Dip-plader til specificerede flukslagtykkelser
Dip-pladedybde Artikel-nr.
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
201
3.9.5 Fødemoduladapter til X-serien
Artikel-nr. 00141305-xx Adapter til fødemoduler i X-serien
Artikel-nr. 00141308-xx Adapterplade til Reject Conveyor
Artikel-nr. 00141310-xx Adapterplade til Label Presenter
3
Paletten af X-tapefødemoduler er blevet udvidet med vibrationslængdetransportør, Label Presen-
ter og Reject Conveyor (bortskaffelsesmodul). Med en adapter kan S-vibrationslængdetranspor-
tører, Label Presenter og Reject Conveyor omstilles til brug på komponentvogne i X-serien.
Adapteren har ikke kun en mekanisk, men også en elektronisk funktionalitet. Den omdanner kom-
munikationssignaler fra S-fødemodulerne til signaler fra den udvidede X-serieprotokol. Desuden
er ekstra funktioner som f.eks. fødemodul-identificering implementeret.
3
BEMÆRK
S-vibrationslængdetransportør, Label Presenter og Reject Conveyor kan ikke omstilles
til komponentvogne, hvis disse ligger i en SpeedStar's (C&P20) adgangsområde.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
202
3.9.5.1 Fødemoduladapter til X-serien med Label Presenter
3

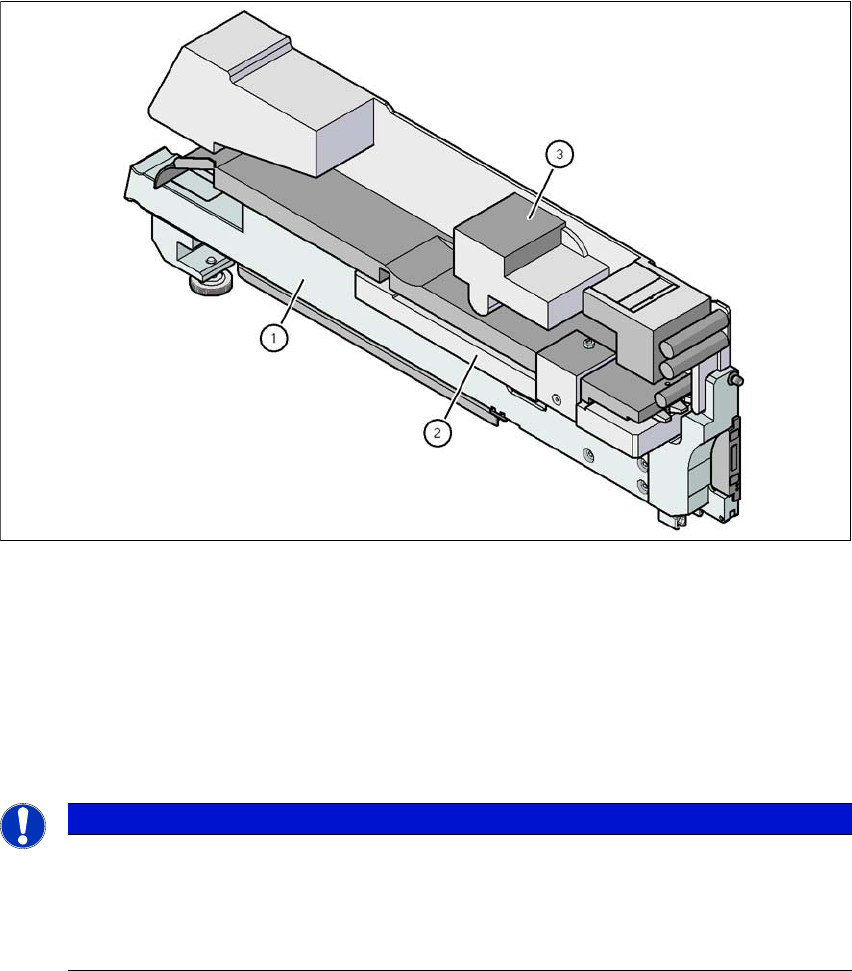

Fig. 3.9 - 17 Fødemoduladapter til X-serien med Label Presenter
(1) Adapter til tapefødemoduler i X-serien (artikel-nr. 00141305-xx
(2) Adapterplade til Label Presenter (artikel-nr. 00141310-xx
(3) Label Presenter
3.9.5.2 Fødemoduladapter til X-serien med vibrationslængdetransportør
3
3
BEMÆRK
Brug af adapterpladen
Til adapterens leveringsomfang for fødemoduler i X-serien hører en adapterplade:
Brug adapterpladen ved BE-højder på op til 16,5 mm.
Komponenthøjder mellem 16,5 mm og 25 mm bearbejdes uden adapterplade.
