3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 204 3.9.5.3 Fødemoduladapter til X-serien med Reject Con…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
203
3
Fig. 3.9 - 18 Fødemoduladapter til X-serien med vibrationslængdetransportør
(1) Adapter til tapefødemoduler i X-serien (artikel-nr. 00141305-xx
(2) Adapterplade 16,5 mm (følger med)
(3) Vibrationslængdetransportør, type 3 (artikel-nr. 00142031-xx
Bredde 34,4 mm
Spor pr. fødemodul 1, 2 eller 3 3
Optagede fødemodul-placeringssteder 3 3
Komponentforråd Max. 150 stk./stangmagasin 3
afhængigt af komponentlængde 3
Specifikke data for stangmagasiner 9,5 mm bredde/ 6 stk. 3
15 mm bredde / 2 stk. 3
> 15 mm bredde / 1 stk. 3
30 mm bredde / 1 stk. 3
Rystetid Med SIPLACE Pro indstilbar fra 400 til
via 1.000 msec 3
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
204
3.9.5.3 Fødemoduladapter til X-serien med Reject Conveyor (bortskaffelsesmodul)
3
Fig. 3.9 - 19 Fødemoduladapter til X-serien med Reject Conveyor
(1) Adapter til tapefødemoduler i X-serien (artikel-nr. 00141305-xx
(2) Adapterplade til Reject Conveyor (artikel-nr. 00141308-xx
(3) Reject Conveyor (bortskaffelsesmodul)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
205
3.9.6 Energi- og datainterface (EDIF) til X-fødemoduler
Artikel-nr. 00141247-xx Energi- og datainterface til fødemodul X
3

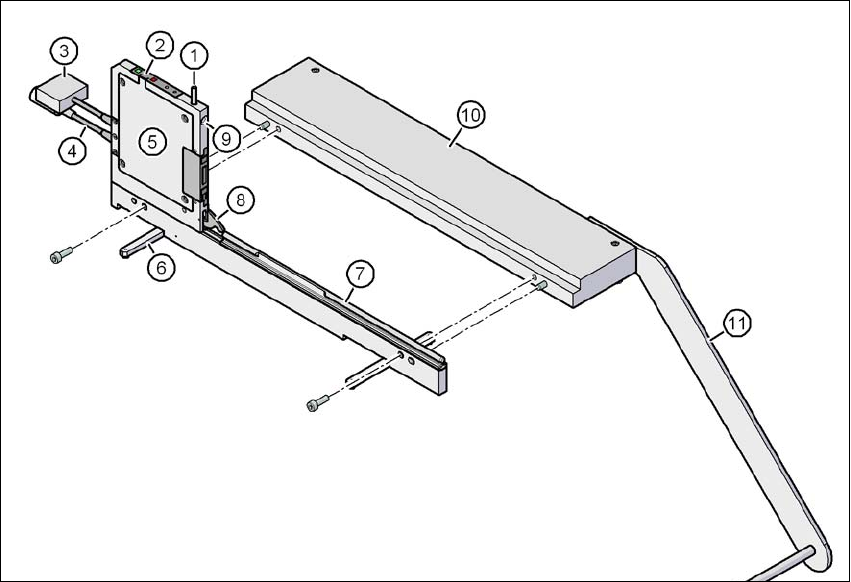

Fig. 3.9 - 20 Energi- og datainterface til X-fødemoduler
(1) Frigøringsknap til oplåsning af låsepal
(2) Betjeningspanel
(3) Datakabel
(4) Elforsyningskabel
(5) Elektronikhus
(6) Udklappelige fødder
(7) Omega-profil til føring af fødemodulerne
(8) Låsepal
(9) Holdeindtag til fødemodulets forreste centreringsstift
(10) Basisplade
(11) Taperulleholder
