Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
207
3.9.7 Holder til flademagasiner for SIPLACE X-seriens komponentvogn
Artikel-nr. 00141285-xx Holder til flademagasiner X-serie
3

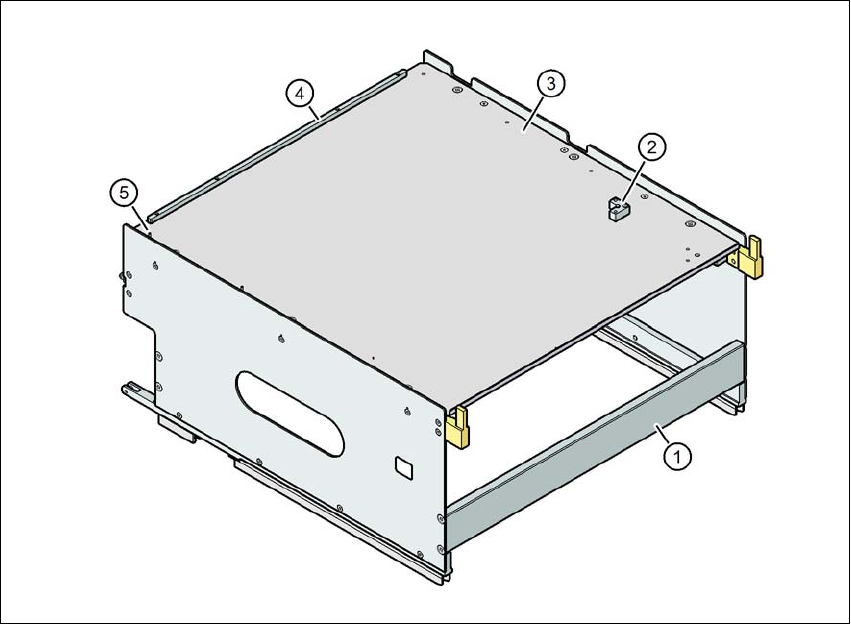

Fig. 3.9 - 21 Holder til flademagasiner
(1) Holder til SIPLACE X-seriens flademagasiner
(2) Holdevinkel for 2. JEDEC-flademagasin
(3) Flademagasinholder
(4) Anslagslister for JEDEC-flademagasinet
(5) Pasbolt - JEDEC-flademagasinets nulpunkt
3
JEDEC-flademagasiner, som lægges på enkeltvis, eller Waffle Pack magasiner kan fastgøres på
flademagasinholderen med magneter. Hvis der lægges to JEDEC-flademagasiner på, skal disse
fastgøres med låse- og holdelister, ligesom dem, som bruges ved MTC's flademagasinholdere.
Dele: Artikel-nr.:
Magnet 00316593-xx
Låse- og holdeliste til JEDEC-magasiner 00372615-xx
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
208
3.9.7.1 Tekniske data
3
3.9.7.2 Antal af flademagasiner pr. placeringssted og automat
3.9.7.3 Indsæt flademagasinholderen ved X-seriens komponentvogn
Sæt fødemodulets forreste to glideføringer (pos. 1 på fig. 3.9 - 22, side 209) af holderen til
indføringshjælpen (pos. 6 i fig. 3.9 - 22, side 209).
Skub holderen langs med føringsprofilerne (pos. 7 i fig. 3.9 - 22, side 209) frem. Holderen
glider med de forreste (pos. 1) og bageste glideføringer (pos. 2 i fig. 3.9 - 22, side 209) på
føringsprofiler.
Skub holderen videre, indtil de to centerstifte forsvinder "foran" (pos. 4. i fig. 3.9 - 22, side 209)
i centerboringerne (pos. 10 i fig. 3.9 - 22, side 209).
Vær her opmærksom på fødemodulets centreringsstifte "bagved" (pos. 3 i fig. 3.9 - 22, side
209) på holderen. De skal uden problemer glide ind i centerlistens udsparinger (pos. 8 i fig.
3.9 - 22, side 209).
I holderens anslagsposition går stopskralderne (pos. 9 i fig. 3.9 - 22, side 209) ved holderens
låseruller (pos. 5).
Flademagasinernes holder kan låses og låses op via brugeroverfladen. Et skift af holderen under
bestykningsdriften er derfor også mulig uden afbrydelse.
Mål L x B x H 429 mm x 376 mm x 200 mm
Placeringsstedbelægning på komponentbordet 32 placeringssteder
*a
*)a På de resterende 8 placeringssteder kan X-fødemoduler placeres. Ved brug af låse- og holdelister recueres
placeringsstedtilbuddet til 6 via de fikseringsbreb, som hænger over på siden.
Henstillingsmulighed ved X-seriens automater Placeringssteder 2 og 4
Bestykningshovedspektrum TwinStar, CPP
*b
*)b Kun tilladt i høj monteringsposition (CPP_H).
BEMÆRK
Yderligere informationer
Den maksimale komponenthøjde på holderen til flademagasiner retter sig efter det an-
vendte bestykningshoveds maksimale komponenthøjde.Ved brug af flademagasiner
skal der sørges for, at komponenter ikke må ligge ovenover en standard-transportørs af-
hentningshøjde.
Bestykningsautomat placeringssted 2 placeringssted 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
209
3
3

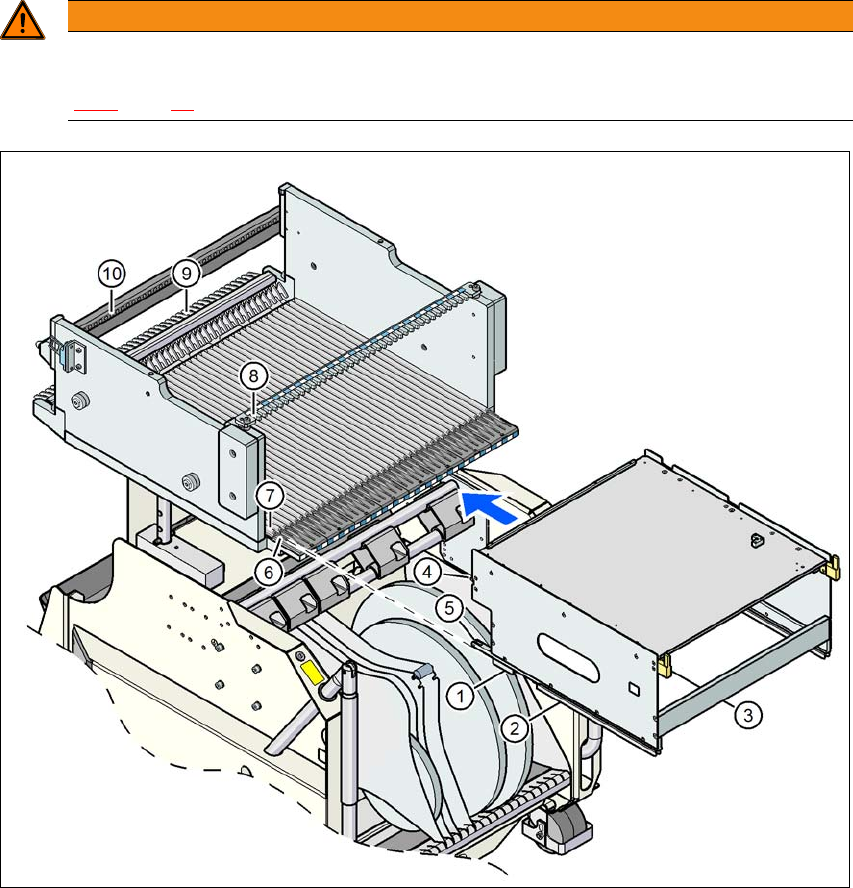

Fig. 3.9 - 22 Indsæt holderen til flademagasiner ved X-seriens komponentvogn
ADVARSEL
Tildeling af placeringssteder!
Bemærk sikkerhedsoplysningerne vedrørende placeringsstedernes tildeling i afsnit
2.6.6
, side 94.
(1) Forreste glideskinne (6) Indføringshjælp
(2) Bageste glideskinne (7) Glideskinne (omega-profil)
(3) Centreringsstift "bag" (8) Udsparing i centerlisten til optagelse af center-
stiften "bagved"
(4) Centreringsstift "foran" (9) Låsepaler
(5) Låserulle (10) Centreringshuller på komponentbordet til fast-
holdelse af centreringsstiften "foran"
