3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 210 3.10 Komponentvogn Artikel-nr . 001 19722-xx komp onentvogn SIPLACE X-s…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
209
3
3
Fig. 3.9 - 22 Indsæt holderen til flademagasiner ved X-seriens komponentvogn
ADVARSEL
Tildeling af placeringssteder!
Bemærk sikkerhedsoplysningerne vedrørende placeringsstedernes tildeling i afsnit
2.6.6
, side 94.
(1) Forreste glideskinne (6) Indføringshjælp
(2) Bageste glideskinne (7) Glideskinne (omega-profil)
(3) Centreringsstift "bag" (8) Udsparing i centerlisten til optagelse af center-
stiften "bagved"
(4) Centreringsstift "foran" (9) Låsepaler
(5) Låserulle (10) Centreringshuller på komponentbordet til fast-
holdelse af centreringsstiften "foran"
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
210
3.10 Komponentvogn
Artikel-nr. 00119722-xx komponentvogn SIPLACE X-serie
Ved SIPLACE X-seriens automater kan fire komponentvogne SIPLACE X-serie dokkes til.
3

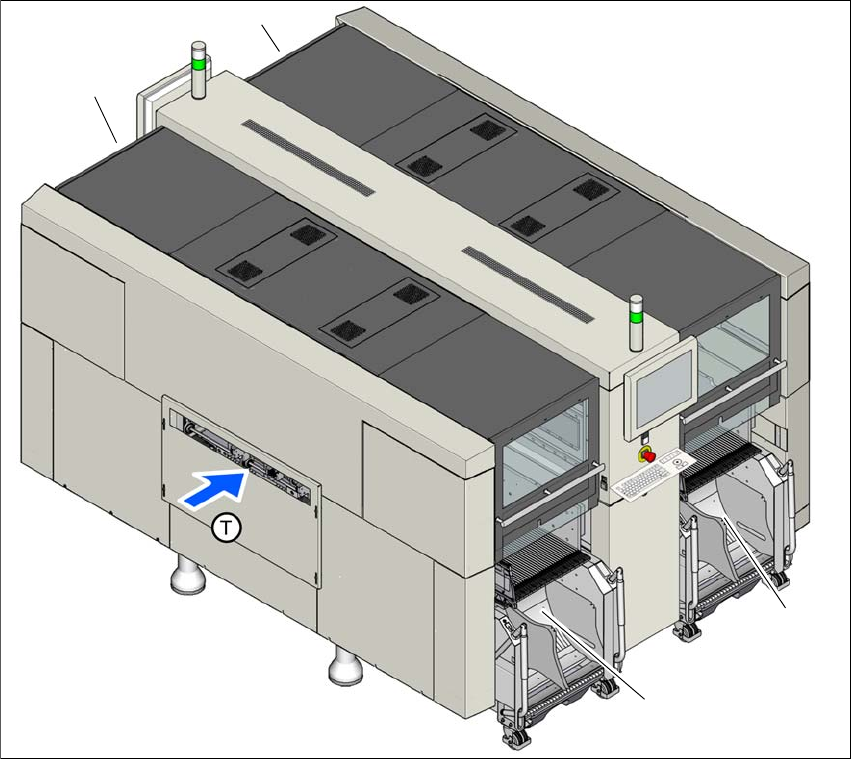

Fig. 3.10 - 1 Komponentvognenes placeringssteder (eksempel SIPLACE X4i S)
(1) placeringssted 1
(2) placeringssted 2
(3) placeringssted 3
(4) placeringssted 4
(T) PCB-transportretning
Komponentvognene er selvstændige moduler, der kan klargøres med fødemoduler på en ekstern
klargøringsplads. Skift af komponentvogn kræver derfor kun en kort afbrydelse af produktionspro-
cessen.
(1)
(4)
(2)
(3)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn
211
3
Fig. 3.10 - 2 Komponentvogne, SIPLACE X-serie, med en PCB-transporthøjde på 950 mm
3
(1) Boringer til PCB-transporthøjder 900, 930 og 950 mm i føringssøjlerne.
(2) Støtteklods
(3) Komponentbord
(4) Koblingstunge til kobling af sikkerhedskontakten i komponentvogn-indtræksanordningen
