Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn 211 3 Fig. 3.10 - 2 Komponentvogne, SIPLACE X-serie, med en PCB-transporthøj…
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
210
3.10 Komponentvogn
Artikel-nr. 00119722-xx komponentvogn SIPLACE X-serie
Ved SIPLACE X-seriens automater kan fire komponentvogne SIPLACE X-serie dokkes til.
3
Fig. 3.10 - 1 Komponentvognenes placeringssteder (eksempel SIPLACE X4i S)
(1) placeringssted 1
(2) placeringssted 2
(3) placeringssted 3
(4) placeringssted 4
(T) PCB-transportretning
Komponentvognene er selvstændige moduler, der kan klargøres med fødemoduler på en ekstern
klargøringsplads. Skift af komponentvogn kræver derfor kun en kort afbrydelse af produktionspro-
cessen.
(1)
(4)
(2)
(3)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn
211
3
Fig. 3.10 - 2 Komponentvogne, SIPLACE X-serie, med en PCB-transporthøjde på 950 mm
3
(1) Boringer til PCB-transporthøjder 900, 930 og 950 mm i føringssøjlerne.
(2) Støtteklods
(3) Komponentbord
(4) Koblingstunge til kobling af sikkerhedskontakten i komponentvogn-indtræksanordningen
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
212
3.10.1 Opbygning
Komponentvognen består hovedsageligt af kørestativet, komponentbordet til optagning af føde-
modulerne, taperullecontaineren og tapeaffaldsbeholderen.
3

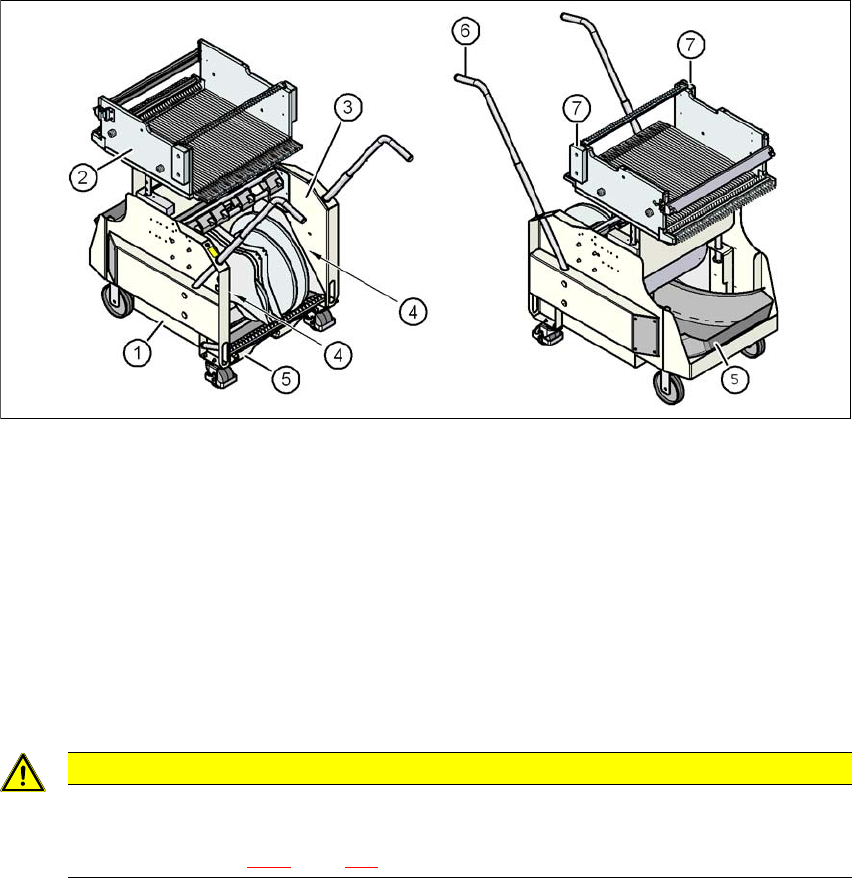

Fig. 3.10 - 3 Komponentvogn, SIPLACE X-serie, set forfra og bagfra
(1) Kørestativ
(2) Komponentbord
(3) Tapecontainer
(4) Spalt til optagelse af klargøringslister
(5) Tapeaffaldsbeholder
(6) Håndtag
(7) Håndværn
3
VÆR FORSIGTIG
Overhold sikkerhedsforskrifter!
Når du trækker tapeaffaldsbeholderen ud af komponentvognen, skal sikkerhedsfor-
skriften i afsnit 5.8.2
, side 296 overholdes
