3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 218 3 Fig. 3.10 - 7 Komponentbord, SIPLACE X-serie, set f orfra (1) Lås epa…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn
217
3.10.6 Komponentbord SIPLACE X-serie
Fødemodulerne lægges på indføringshjælpen med deres forreste glideføring (pos. 1 i fig.
3.10 - 6
). Ved indskydning glider fødemodulet med sine føringer (pos. 12 og 13 i fig. 3.9 - 2, side
183
) på føringsprofilen (pos. 2 i fig. 3.10 - 6) indtil anslagslisten (pos. 4 i fig. 3.10 - 6). En center-
boring (pos. 5 i fig. 3.10 - 6
) ved anslagslisten optager X-fødemodulets centerstift "foran" (pos. 4
i fig. 3.9 - 1
, side 182). Desuden går komponentbordets stopskralder (pos. 1 i fig. 3.10 - 7, side
218
) i indgreb ved fødemodulets låserulle (pos. 1 i fig. 3.9 - 1, side 182). Centerstiften "bagved"
(pos. 12 i fig. 3.9 - 1
, side 182) på oversiden af fødemodulet optages af udsparingen på centerli-
sten (pos. 3 i fig. 3.10 - 6
).
3

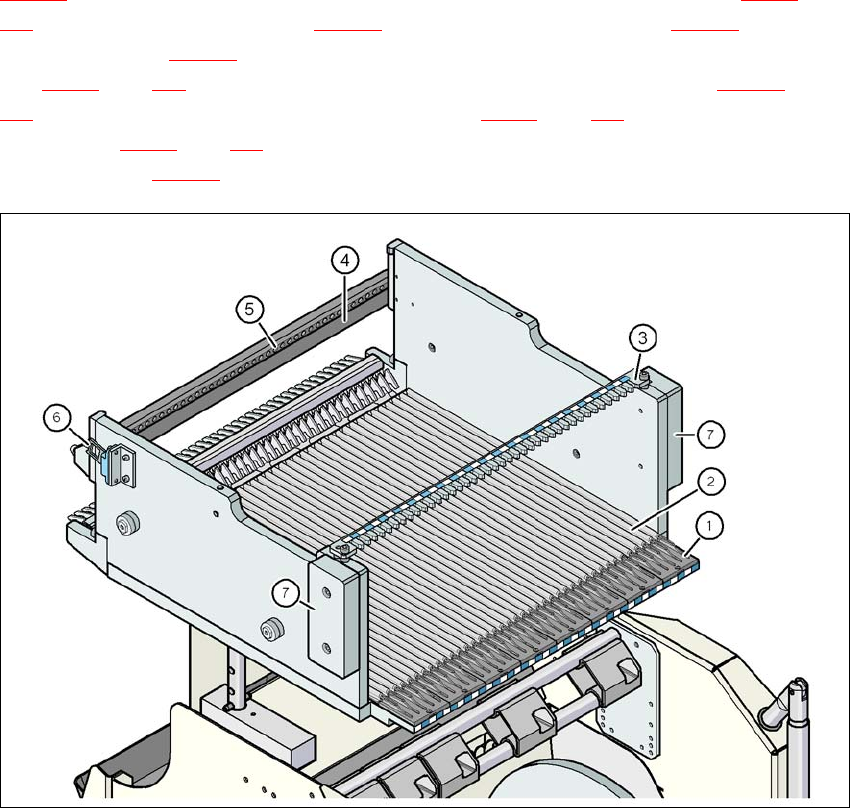

Fig. 3.10 - 6 Komponentbord, SIPLACE X-serie, set bagfra
(1) Indføringshjælp
(2) Føringsprofil (-profil)
(3) Centreringsliste til optagelse af centreringsstiften "bag" til X-fødemoduler
(4) Anslagsliste
(5) Centreringshuller
(6) Kontakt til trigning af NØDSTOP-kredsens sikkerhedsafbryder
(7) Håndværn
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.10 Komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
218
3
Fig. 3.10 - 7 Komponentbord, SIPLACE X-serie, set forfra
(1) Låsepaler
(2) Centreringsstift på komponentbord
(3) Trykluftkobling
(4) Jordstift
(5) Centreringsboring på komponentbord
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.10 Komponentvogn
219
3.10.7 Holder til ekstra taperulle
3
Fig. 3.10 - 8 Holder til ekstra taperulle(X-serie)
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
Fødemoduler fra X-serien kan uden problemer bearbejde tape, hvis forskydningen sideværts mel-
lem fødemodulet og taperullen ikke udgør mere end 60 mm. Kan den max. tilladte forskydning
ikke overholdes på grund af en fastlagt klargøring, anbefales det at bruge holderen til en ekstra
taperulle (pos. 1). Holderen sættes bare ind i holdeanordningen (pos. 2), som så forskydes, indtil
den maksimalt tilladte forskydning på 60 mm underskrides. BE-vognen har i alt 5 holdeanordnin-
ger. Alle taperulleholdere kan holde 2 taperuller, så der kan positioneres op til ti 15" (381 mm) -
spoler oven over tapecontaineren.
Max. 60 mm
