Betjeningsvejledning SIPLACE X-se rie 4 Opstilling og ibrugtagning Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4. 1 Transport og leveringskonfiguration 229 4 Fig. 4.1 - 3 Anlægsflader - Gaffel parallelt med printp la…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.1 Transport og leveringskonfiguration Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
228
4.1.5.2 Transportmiddel
Brug en gaffeltruck med følgende specifikation til at transportere automaten:
4.1.5.3 Anbringelsespunkter for gaffeltrucken på automaten
Figur 4.1 - 3, side 229 viser gaffeltruckens anbringelsespunkter på automaten, når automaten skal
løftes op fra pallen eller transporteres uden palle.
4
4
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
4
4
4
Gaffellængde Min. 1800 mm
Bærekraft Min. 6000 kg
Gaffelafstand, hvis gaflen forløber parallelt med printplade-
transportretningen
Ca. 420 mm
BEMÆRK
Undgåelse af skader ved automater
Transportér altid automaten med palle og gaffeltruck over længere strækninger.
ADVARSEL
Justering af gaflen
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være rettet midtstillet ind i forhold til maskinen.
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
En forstørrelse af gaffelafstanden, således at automaten løftes ud over anlægsfladen,
kan medføre en deformation af maskinrammen og beskadigelser af kabler og ledninger.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for maski-
nundersidens anlægsflade (se fig. 4.1 - 3
, side 229).
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis automaten vælter, kan føre til en
deformation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når automaten løftes.
Brug et fast underlag mellem gaffel og automat.
Få en anden person til at observere løftet af automaten og sikre, at automaten ikke
vælter til siden.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.1 Transport og leveringskonfiguration
229
4

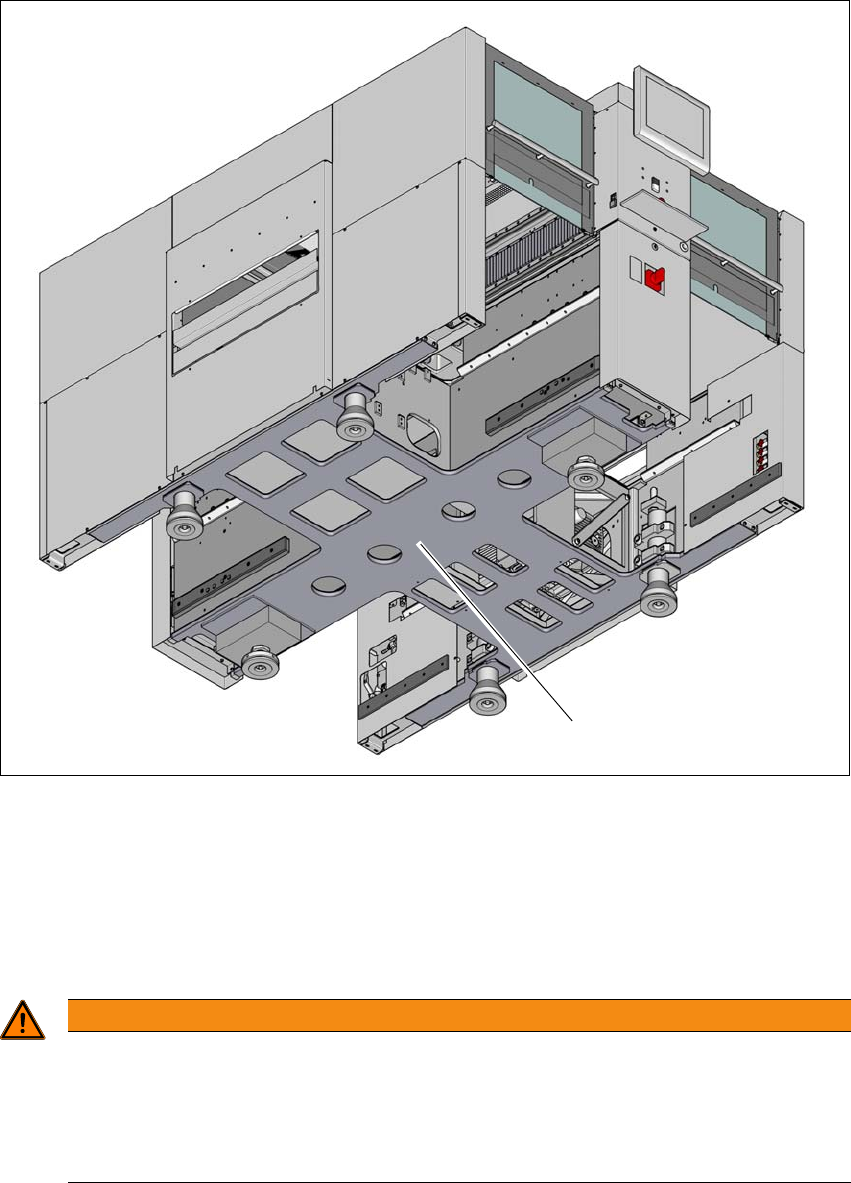

Fig. 4.1 - 3 Anlægsflader - Gaffel parallelt med printplade-transportretning (eksempel SIPLACE X3 S / X4 S)
(1) Anlægsflade til gaffeltruckens gaffel
4
4
4.1.5.4 Hvad De ubetinget skal overholde under transporten
4
(1)
ADVARSEL
Fare for beskadigelse af maskinfødderne!
Gevindene til maskinfødderne i automatrammen kan beskadiges, hvis de sliber på gulvet
eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over
gulvet.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.1 Transport og leveringskonfiguration Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
230
4
ADVARSEL
Fare for beskadigelse af vakuumpumpens returluftkanal!
I bestykningsområde 1 kan der være monteret vakuumpumper. Returluftkanalen er mon-
teret neden under maskinstanderen. Returluftkanalen kan blive beskadiget under trans-
port med gaffeltrucken.
Afmontér returluftkanalen, inden du transporterer automaten med gaffeltrucken.
