4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X-serie 4.2 Infrastruktur på opstillingsstedet Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 236 4.2.3.5 Tilslutning af net forsyningskabel 4 Fig. 4.2 - 5 Klem…
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.2 Infrastruktur på opstillingsstedet
235
4.2.3.4 Nettilslutning - konfiguration ved leveringen
Afhængigt af netforsyningen er nettilslutningen konfigureret tilsvarende ved leveringen.
– Maskinen er konfigureret til spændingerne 200V AC, 220V AC eller 230V AC.
På maskinen findes nettilslutningskablet UDEN stik. 4
4

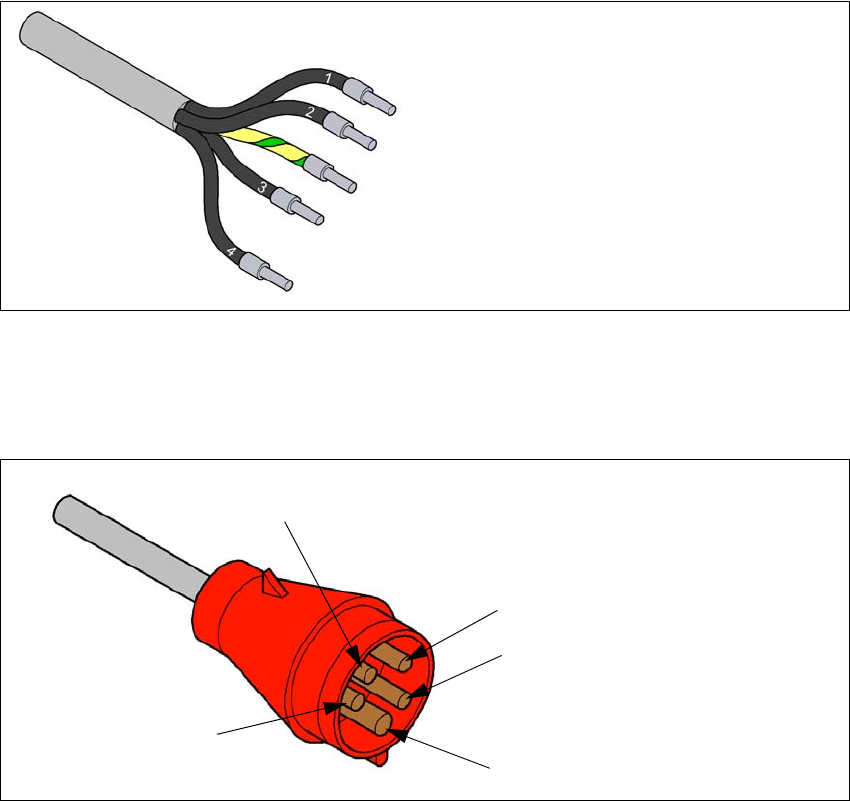

Fig. 4.2 - 3 Ledernes betegnelse på nettilslutningskablet
– Maskinen er konfigureret til spændingerne 380V AC, 400V AC eller 415V AC.
På maskinen findes nettilslutningskablet MED Cekon-stik. 4
4
Fig. 4.2 - 4 Cekon-stikkets stikkonfiguration
1 = (L1): trefaset
2 = (L2): trefaset
3 = (L3): trefaset
4 = (N): neutral leder
grøn/gul = (PE): Beskyttelsesleder
PE
L1
L2
L3
N
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
236
4.2.3.5 Tilslutning af netforsyningskabel
4
Fig. 4.2 - 5 Klemmepanel for tilslutning af nettilslutningskablet
(1) Klemmepanel (den trefasede transformators primærklemmer)
(2) Strømforsyningsenhed
(3) Nettilslutningsklemmer
Krymp en åreendekappe på hver åreende.
Før netforsyningskablet hen til nettilslutningsklemmerne (pos. 3).
Klem kablet til nettilslutningsklemmerne (pos. 3)
(L1): trefaset 4
(L2): trefaset 4
(L3): trefaset 4
(N): neutral leder 4
(PE): beskyttelsesleder PE 4
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
Fastgør netforsyningskablet ved hjælp af kabelbindere.
(1)
(2)
(3)
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.2 Infrastruktur på opstillingsstedet
237
4.2.3.6 Tilslutninger på trefasetransformerens T1 primærside
Trefasetransformerens primærside skal være konfigureret til den forhåndenværende forsynings-
spænding.
Kontrollér derfor på klemmerækken (pos.1), om trefasetransformerens primærside er korrekt
tilsluttet i forhold til den forhåndenværende forsyningsspænding.
4
Fig. 4.2 - 6 TrefasetransformerensT1 klemmepanel i primærsiden
(1) Klemmepanel med trefasetransformerens primærtilslutninger
(2) Trefasetransformer
4
I nedenstående oversigt ses tilslutningsmulighederne for trefasetransformerens primærspændin-
ger.
BEMÆRK
Forsyningsnettet for Japan Nord (3 x 200 V~) og forsyningsnettet i USA
(3 x 208 V~) sluttes til klemmerne für 3 x 204 V~.
(1)
(2)
