4.2.3.5 Tilslutning af netforsyningskabel
4
Fig. 4.2 - 5 Klemmepanel for tilslutning af nettilslutningskablet
(1) Klemmepanel (den trefasede transformators primærklemmer)
(2) Strømforsyningsenhed
(3) Nettilslutningsklemmer
Krymp en åreendekappe på hver åreende.
Før netforsyningskablet hen til nettilslutningsklemmerne (pos. 3).
Klem kablet til nettilslutningsklemmerne (pos. 3)
(L1): trefaset 4
(L2): trefaset 4
(L3): trefaset 4
(N): neutral leder 4
(PE): beskyttelsesleder PE 4
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
Fastgør netforsyningskablet ved hjælp af kabelbindere.
(1)
(2)
(3)
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.2 Infrastruktur på opstillingsstedet
237
4.2.3.6 Tilslutninger på trefasetransformerens T1 primærside
Trefasetransformerens primærside skal være konfigureret til den forhåndenværende forsynings-
spænding.
Kontrollér derfor på klemmerækken (pos.1), om trefasetransformerens primærside er korrekt
tilsluttet i forhold til den forhåndenværende forsyningsspænding.
4

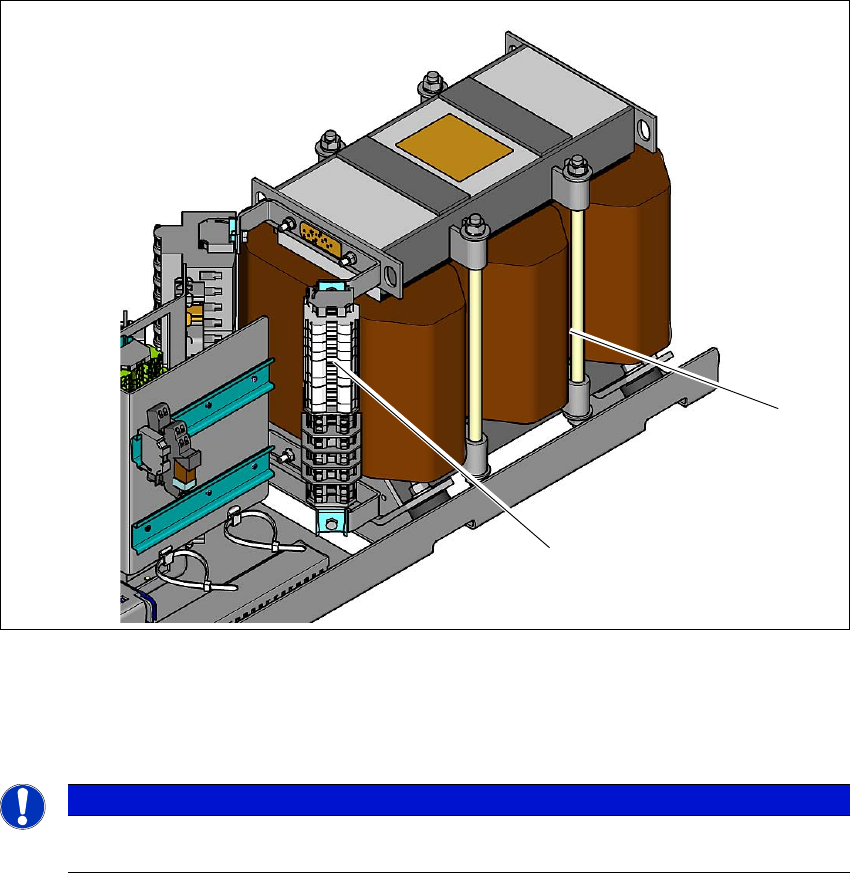

Fig. 4.2 - 6 TrefasetransformerensT1 klemmepanel i primærsiden
(1) Klemmepanel med trefasetransformerens primærtilslutninger
(2) Trefasetransformer
4
I nedenstående oversigt ses tilslutningsmulighederne for trefasetransformerens primærspændin-
ger.
BEMÆRK
Forsyningsnettet for Japan Nord (3 x 200 V~) og forsyningsnettet i USA
(3 x 208 V~) sluttes til klemmerne für 3 x 204 V~.
(1)
(2)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
238
4
Klemmepanel Spænding
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
