Betjeningsvejledning SIPLACE X-se rie 4 Opstilling og ibrugtagning Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4. 2 Infrastruktur på opstillingssted et 239 4.2.3.7 Kontrol af broer til indkoblingsstrøm begrænsning In…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
238
4
Klemmepanel Spænding
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.2 Infrastruktur på opstillingsstedet
239
4.2.3.7 Kontrol af broer til indkoblingsstrømbegrænsning
Indkoblingsstrømbegrænsingen for transformeren (A2) tilsluttes ens for alle forsyningsspændin-
ger. Stikkene skal alle være sat i position for input voltage 230V.
4

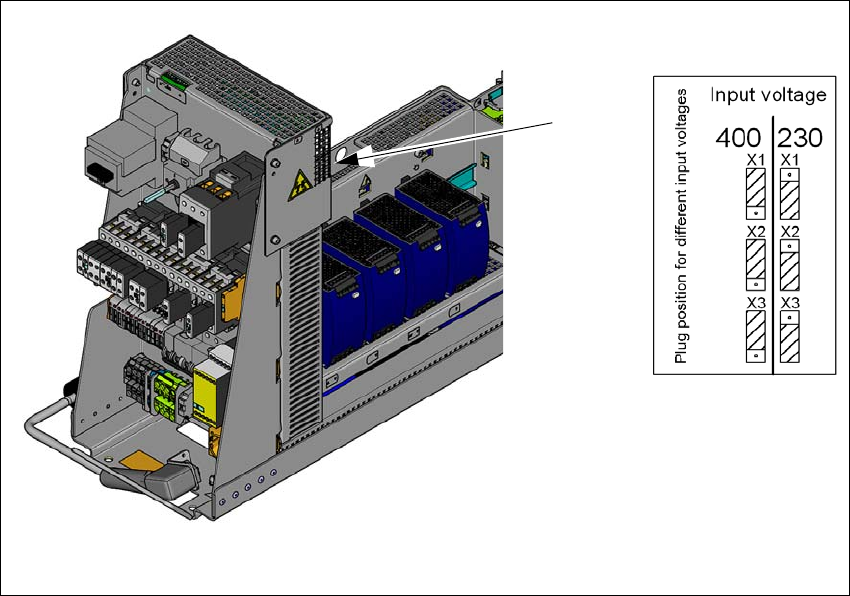

Fig. 4.2 - 7 Placering af printplade og stik til indkoblingsstrømbegrænsningen
(1) Indkoblingsstrømbegrænsningens position (A2)
(2) Konfigurationsskema
Kontroller stikfordelingen for transformerens indkoblingsstrømbegrænsning. Stikket skal for
alle netspændinger være sat i positionen input voltage 230V.
(1)
(2)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
240
4.3 Opstilling af automaten
4.3.1 Advarsler
4
4
4
4
4
ADVARSEL
Overhold gældende uheldsforskrifter!
Kun SIPLACE-teknikere eller øvrige certificerede personer må installere og idriftsætte
automaten.
Overhold gældende uheldsforskrifter mht. transport af tungt gods.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde på automatens underside!
Ved monteringsarbejde på automatens underside er der fare for kvæstelser.
Sikr automaten yderligere med egnede foranstaltninger. Gaffeltrucken alene er ikke
tilladt som støtte.
ADVARSEL
Fare for kvæstelser ved monteringsarbejde!
En forkert positionering af portalerne under monteringen begrænser hovedfriheden og
kan føre til kvæstelser.
Sørg for, at portalerne er placeret ovenover printplade-transportområdet.
ADVARSEL
Automatens højdeindstilling!
Til højdeindstilling af automaten kræves to personer:
– en person udfører det nødvendige monteringsarbejde
– den anden person observerer den løftede automats positionsstabilitet under
monteringen.
ADVARSEL
Fare for at komme i klemme!
Ved transport af automaten er der fare for at få fødderne i klemme.
Bær specielt forstærkede sko.
