4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X-serie 4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 242 4 4 4 4 ADVARSEL Fare for skader pga. for sto r gaffelafstand! En forstør…
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
241
4.3.2 Løft og transport af automaten med gaffeltrucken
4

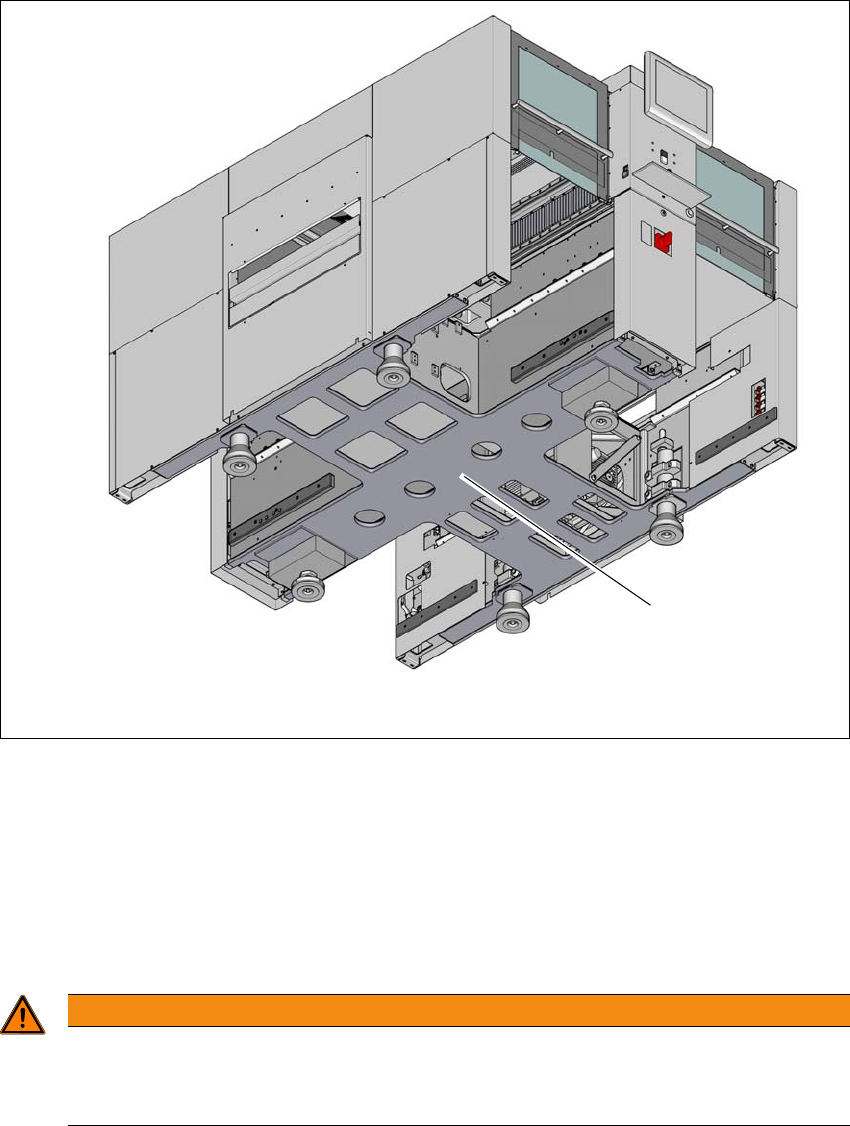

Fig. 4.3 - 1 Anlægsflade - Gaffel på tværs af printplade-transportretning (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Anlægsflade til gaffeltruckens gaffel
Bring gaffeltrucken i position på tværs af printplade-transportretningen, og åbn gaflen så me-
get, at automatens anlægsflader ligger regelmæssigt på gaflen.
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
4
ADVARSEL
Justering af gaflen
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være rettet midtstillet ind i forhold til maskinen.
(1)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
242
4
4
4
4
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
En forstørrelse af gaffelafstanden, således at automaten løftes ud over anlægsfladen,
kan medføre en deformation af maskinrammen og beskadigelser af kabler og ledninger.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for maski-
nundersidens anlægsflade (se fig. 4.1 - 3
, side 229).
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis automaten vælter, kan føre til en
deformation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når automaten løftes.
Brug et fast underlag mellem gaffel og automat.
Få en anden person til at observere løftet af automaten og sikre, at automaten ikke
vælter til siden.
ADVARSEL
Fare for beskadigelse!
Gevindene til maskinfødderne i automatrammen kan beskadiges, hvis de sliber på gulvet
eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over
gulvet.
ADVARSEL
Fare for beskadigelse af vakuumpumpens returluftkanal!
I bestykningsområde 1 kan der være monteret vakuumpumper. Returluftkanalen er mon-
teret neden under maskinstanderen. Returluftkanalen kan blive beskadiget under trans-
port med gaffeltrucken.
Afmontér returluftkanalen, inden du transporterer automaten med gaffeltrucken.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
243
4.3.3 Montering af udstyrsdele
Automaten leveres med afmonteret skærm, operatørkonsol, tastatur og indikatorlampe. Delene
monteres på følgende måde:
– Monter indikatorlamper se afsnit 4.3.3.2
, side 243
– Monter operatørkonsol se afsnit 4.3.4, side 244
– Monter monitorer se afsnit 4.3.3.4, side 243
– Sæt tastaturholderen på, og slut tastaturet til
4.3.3.1 Kontrol og indstilling af beskyttelseskappekontakter
Afprøv beskyttelseskappekontakterne (se 2.5.1 på side 71).
Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
4.3.3.2 Montering af indikatorlampe
Stik indikatorlampen så langt ind i holderen, at indikatorlampens rør rager langt nok ind i hol-
deren.
Sæt indikatorlampernes ledning i stikket. Ledning med stik befinder sig i røret.
Spænd de to skruer på holderen til, så indikatorlampen klemmes fast.
4.3.3.3 Monter operatørkonsol
Fastgør operatørkonsollen til skærmholderen med de 4 fastgørelsesskruer, og tilslut lednin-
gerne.
Kontroller ledningstilslutningerne.
4.3.3.4 Montering af monitorer
Fastgør monitoren til montorholderen med de 4 fastgørelsesskruer, og slut ledningerne til.
Kontroller ledningstilslutningerne.
