4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X-serie 4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 244 4.3.4 Printplade-transporthøjder for automaten Automaten kan indstilles p…
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
243
4.3.3 Montering af udstyrsdele
Automaten leveres med afmonteret skærm, operatørkonsol, tastatur og indikatorlampe. Delene
monteres på følgende måde:
– Monter indikatorlamper se afsnit 4.3.3.2
, side 243
– Monter operatørkonsol se afsnit 4.3.4, side 244
– Monter monitorer se afsnit 4.3.3.4, side 243
– Sæt tastaturholderen på, og slut tastaturet til
4.3.3.1 Kontrol og indstilling af beskyttelseskappekontakter
Afprøv beskyttelseskappekontakterne (se 2.5.1 på side 71).
Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
4.3.3.2 Montering af indikatorlampe
Stik indikatorlampen så langt ind i holderen, at indikatorlampens rør rager langt nok ind i hol-
deren.
Sæt indikatorlampernes ledning i stikket. Ledning med stik befinder sig i røret.
Spænd de to skruer på holderen til, så indikatorlampen klemmes fast.
4.3.3.3 Monter operatørkonsol
Fastgør operatørkonsollen til skærmholderen med de 4 fastgørelsesskruer, og tilslut lednin-
gerne.
Kontroller ledningstilslutningerne.
4.3.3.4 Montering af monitorer
Fastgør monitoren til montorholderen med de 4 fastgørelsesskruer, og slut ledningerne til.
Kontroller ledningstilslutningerne.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
244
4.3.4 Printplade-transporthøjder for automaten
Automaten kan indstilles på følgende printplade-transporthøjder:
900 mm ± 15 mm 4
930 mm ± 15 mm (standardhøjde) 4
950 mm ± 15 mm (SMEMA-højde) 4
4
4.3.5 Værktøj og hjælpemidler
Til højdeindstilling af automaten har De brug for følgende værktøj og hjælpemidler:
Til højdeindstilling af automaten har De brug for følgende værktøj og hjælpemidler:
– Gaffelnøgle nøglevidde 36, art.-nr. 00096286-01
– Nøglevidde 36 til indstillingsskrue M24x2x120 for højdejustering af maskinfødderne
– Hagenøgle 135 - 145 til justering af de midterste maskinfødder,
artikel-nr. 00376519-xx
– Gaffelnøgle nøglevidde 65, art.-nr. 00353827-0, nøglevidde 65 til sekskant-kontramøtrikken
M24 ved midterste maskinfod
– Nøgle med udvendig sekskant, størrelse 10, art.-nr. 00373926-01 til skruer med indvendig
sekskant M12x80 til fastgørelse af de midterste maskinfødders afstandsstykker
– Nøgle med udvendig sekskant, størrelse 19, art.-nr. 00373928-01 til skrue med indvendig
sekskant M24x90 til klemmerne på de fire udvendige maskinfødders klemstykker
– Momentnøgle med unbraconøgle, størrelse 19, startmoment 130 Nm
til endelig montering af de fire ydre maskinfødder
– Maskinens vaterpas: Præcision 0,02 mm/m
– Gaffeltruck (specifikation, se 4.1.4.3 på side 226).
– Luftpudetransportsystem SIPLACE HSxx, art.-nr. 00119002-S01 (ekstraudstyr)
BEMÆRK
Som printplade-transporthøjde betegnes afstanden mellem overkanten på printplade-
transportremmenog underkanten på maskinens fødder.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
245
4.3.6 Forhåndsindstilling af printplade-transporthøjde
Skub gaffeltruckens gaffel ind under automaten som vist i fig. 4.3 - 2.
4

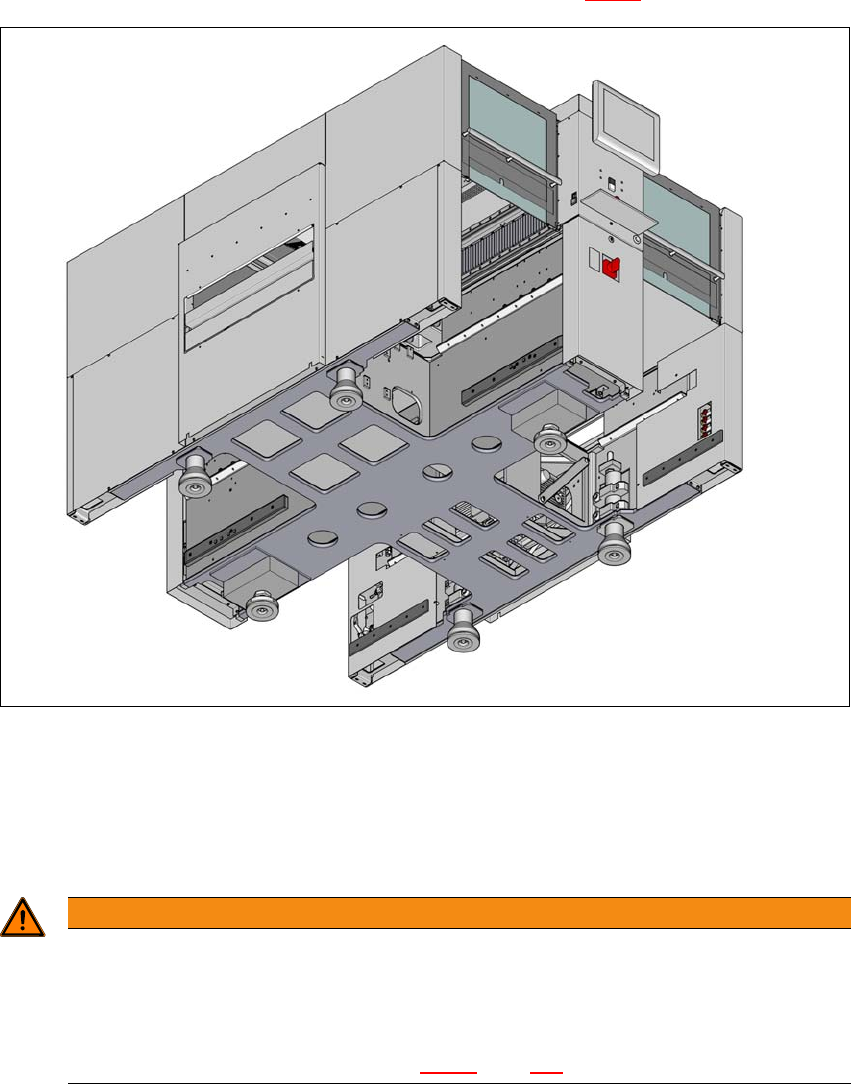

Fig. 4.3 - 2 Anlægsflader - Gaffel parallelt med PCB-transportretning (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Anlægsflade til gaffeltruckens gaffel
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
4
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
Maskinføddernes afstand er 776 mm. En forstørrelse af gaffelafstanden, således at auto-
maten løftes i maskinrammens sidedele, kan føre til en deformation af maskinrammen.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for de to
maskinfødder (anlægsflade se fig. 4.3 - 2
, side 245).
