4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X-serie 4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 246 4 Løft autom aten ca. 35 cm med gaf feltrucken. Dermed undgår du enh ve…
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
245
4.3.6 Forhåndsindstilling af printplade-transporthøjde
Skub gaffeltruckens gaffel ind under automaten som vist i fig. 4.3 - 2.
4
Fig. 4.3 - 2 Anlægsflader - Gaffel parallelt med PCB-transportretning (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Anlægsflade til gaffeltruckens gaffel
Overhold ubetinget følgende punkter, før automaten løftes, for at undgå irreversible skader på
automaten:
4
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
Maskinføddernes afstand er 776 mm. En forstørrelse af gaffelafstanden, således at auto-
maten løftes i maskinrammens sidedele, kan føre til en deformation af maskinrammen.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for de to
maskinfødder (anlægsflade se fig. 4.3 - 2
, side 245).
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
246
4
Løft automaten ca. 35 cm med gaffeltrucken. Dermed undgår du enhver risiko for kvæstelser
af dine fødder, hvis maskinfødderne utilsigtet sænker sig.
Automaten står på 6 fødder.
– 4 ydre maskinfødder (pos. 1 i fig. 4.3 - 4
, side 247 )
– ydre maskinfod til PCB-transporthøjder 900, 930 og 950 mm,
længde 439 mm, artikel-nr. 03000890-02 (pos. 1 i fig. 4.3 - 3
).
– 2 midterste maskinfødder (pos. 2 i fig. 4.3 - 4
, side 247) med 2 afstandsstykker (pos. 3 og
pos. 4 i fig. 4.3 - 4
, side 247) til højdeindstilling, om nødvendigt.
4

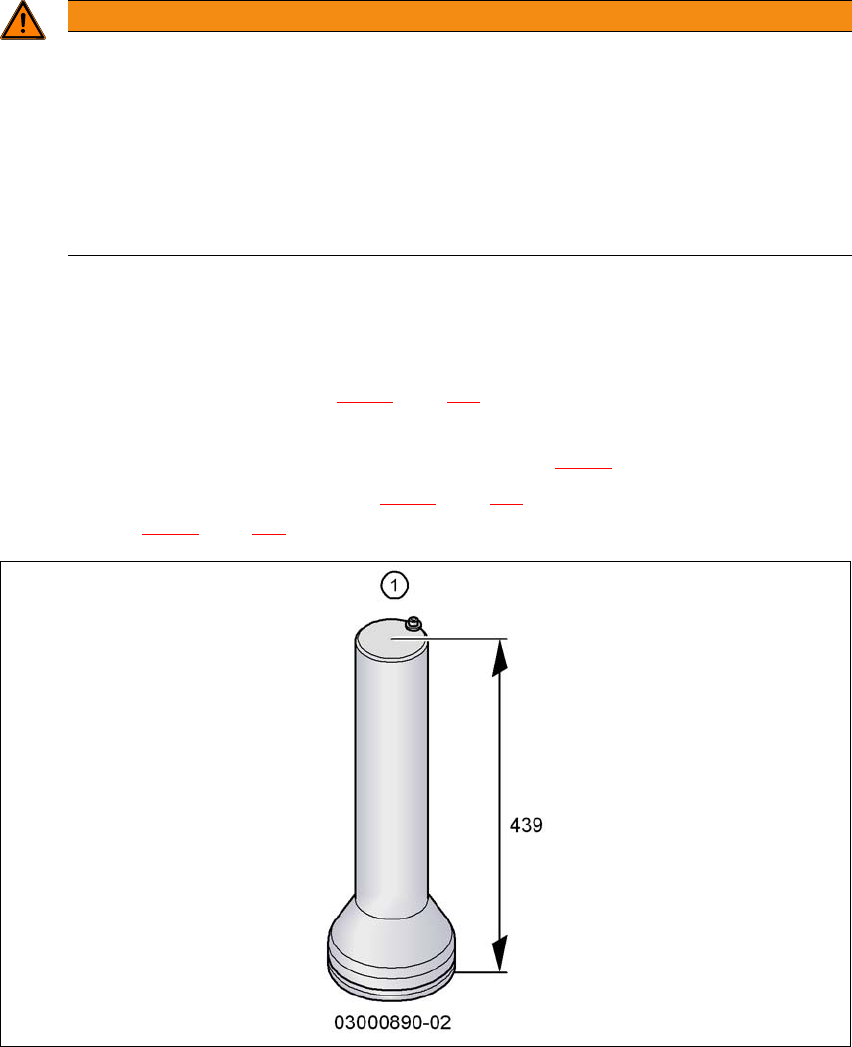

Fig. 4.3 - 3 Ydre maskinfødder - to udførelser (mål i millimeter)
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis automaten vælter, kan føre til en de-
formation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når automaten løftes.
Brug et fast underlag mellem gaffel og automat.
Få en anden person til at observere løftet af automaten og sikre, at automaten ikke
vælter til siden.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
247
4
Fig. 4.3 - 4 Automatens maskinfødder (eksempel SIPLACE X2 S / X3 S / X4 S)
4
(1) Ydre maskinfod, 4 x, 2 udførelser (se fig. 4.3 - 3, side 246 )
(2) Midterste maskinfod, 2 x
(3) Afstandsstykke på siden af strømforsyningsindsatsen
(2)
(2)
(1)
(1)
(1)
(1)
(3)
