4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
248
4.3.6.1 Indstil de midterste maskinfødders højde på forhånd
Først indstilles de midterste maskinfødder på forhånd. Alt efter automatens højde skal afstands-
stykket skrues på undersiden i den rigtige position.
Indstil printplade-transporthøjde på 900 mm 4
Til printplade-transporthøjden på 900 mm skal du bruge afstandsstykket.
Justér det således, at 90 mm-siden er justeret lodret og boringen for den midterste maskinfod
peger nedad.
4
4
4
4
4
4
4
4
4
4
4
4
Fig. 4.3 - 5 Justeringen på afstandsstykket til 900 mm transporthøjde
4
(1) Afstandsstykke-højde 90 mm
(2) Midterste maskinfod
(3) Kontramøtrik M24
(4) Skrue med indvendig sekskant M12x80, 4 stk.
Skru den midterste maskinfods gevind ind i boringen på afstandsstykkets underside.
Justér de to afstandsstykker på maskinens underside på følgende måde:
– Afstandsstykkets åbning på pneumatikindstikssiden peger i printplade-transportretnin-
gen (se punkt 4 i fig. 4.3 - 4
, side 247).
– Afstandsstykkets åbning på strømforsyningssiden peger i modsat side end printplade-
transportretningen (se punkt 3 i fig. 4.3 - 4
, side 247).
Fastgør de to afstandsstykker med hver 4 skruer med indvendig sekskant M12x80 (se punkt
4 i fig. 4.3 - 5
). Brug skruetrækkerindsatsen med nøglemål 10 mm.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten
249
Indstil printplade-transporthøjder på 930 mm og 950 mm 4
Også til printplade-transporthøjder på 930 og 950 mm skal du bruge afstandsstykket.
Justér afstandsstykket således, at 122,5 mm-siden er justeret lodret og boringen for den mid-
terste maskinfod peger nedad.
4
Fig. 4.3 - 6 Justering af afstandsstykket til transporthøjder 930 og 950 mm
4
(1) Afstandsstykke-højde 122,5 mm
(2) Maskinfod
(3) Kontramøtrik M24
(4) Skrue med indvendig sekskant M12x80, 4 stk.
Skru den midterste maskinfods gevind ind i boringen på afstandsstykkets underside.
Justér de to afstandsstykker på følgende vis:
– Afstandsstykkets åbning på pneumatikindstikssiden peger i printplade-transportretnin-
gen (se punkt 4 i fig. 4.3 - 4
, side 247).
– Afstandsstykkets åbning på strømforsyningssiden peger i modsat side end printplade-
transportretningen (se punkt 3 i fig. 4.3 - 4
, side 247).
Fastgør de to afstandsstykker med hver 4 skruer med indvendig sekskant M12x80 (se punkt
4 i fig. 4.3 - 6
). Brug skruetrækkerindsatsen med nøglemål 10 mm.
122,5 mm
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
250
4.3.6.2 Indstil de midterste maskinfødders højde på forhånd
4

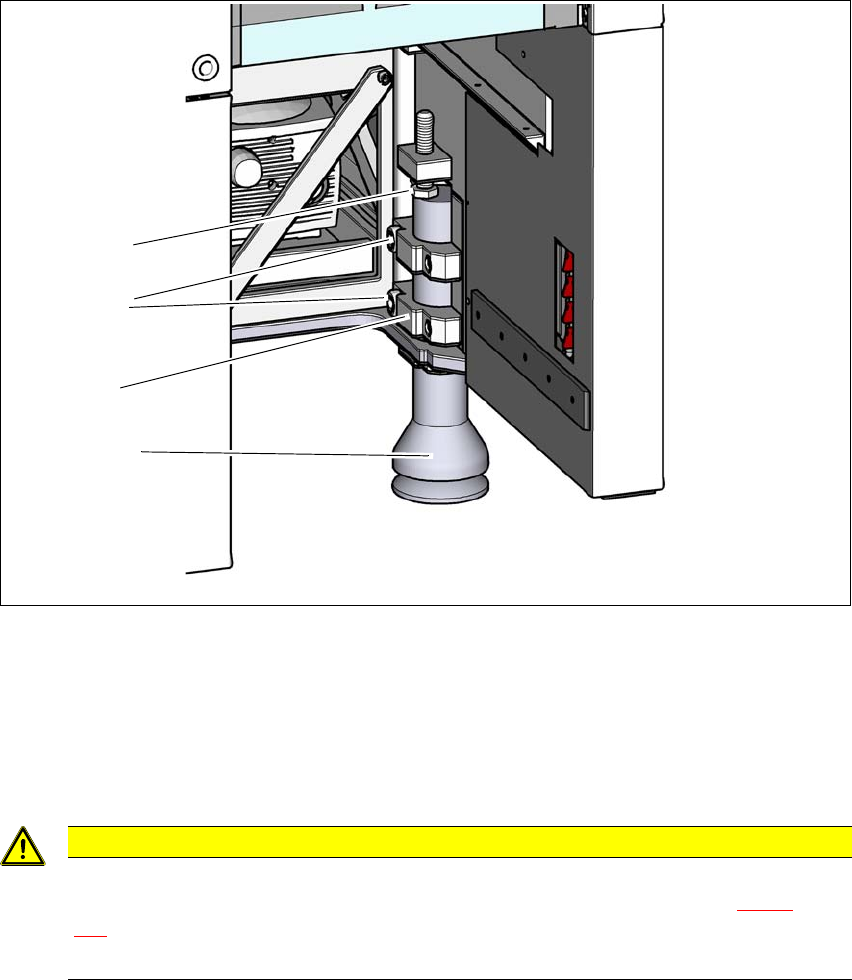

Fig. 4.3 - 7 Indstil de midterste maskinfødders højde på forhånd
(1) Indstillingsskrue M24x2x120 for højdejustering
(2) Ydre maskinfod
(3) Klemstykke
(4) Skrue med indvendig sekskant M24x90
4
VÆR FORSIGTIG
Fare for at skære sig på tapeaffaldsslisken!
Ved at dreje på indstillingsskruen M24x2x120 til højdejustering (pos. 1 i fig. 4.3 - 7
, side
250
) er der fare for at skære sig på tapeaffaldssliskens skarpe kanter.
Bær faste sikkerhedshandsker.
(4)
(2)
(1)
(3)
