4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X-serie 4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 258 4 Fig. 4.3 - 12 Justér og stram den mid terste maskinfod med kontramøtrik…

Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten

257

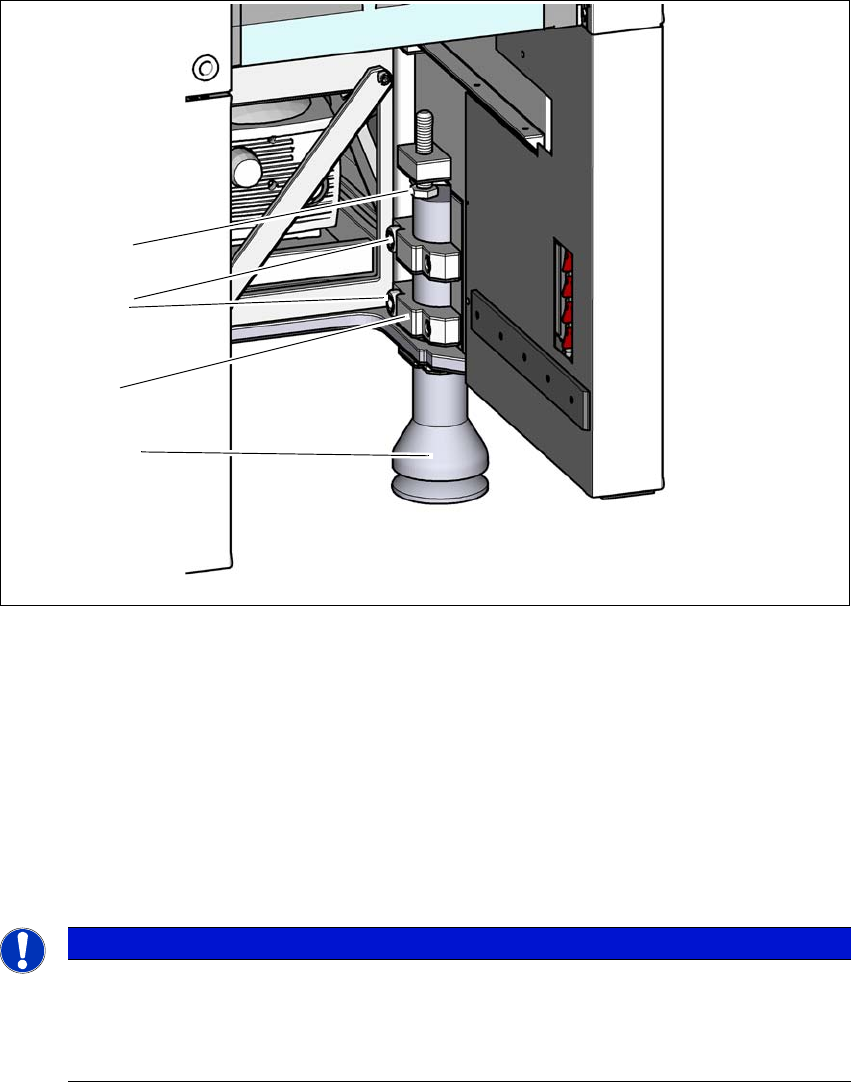

Fig. 4.3 - 11 Indstil de ydre maskinfødders højde på forhånd

(1) Indstillingsskrue M24x120 til højdejustering (M24x100 bei 900 mm maskinhøjde)

(2) Ydre maskinfod

(3) Klemstykke

(4) Skrue med indvendig sekskant M24x90

 Kontrollér den krævede printplade-transporthøjde.

 Når automaten er justeret, skal skruerne med indvendig sekskant M24x90 (pos. 4) strammes

ved alle ydre maskinfødder med momentnøglen (pos. 3).

 Drej de midterste maskinfødder med hagenøglen 135 - 145 så langt ud, indtil de sidder fast

på gulvet.

 Sørg for ikke at dreje de midterste maskinfødder for langt ud og derved at afjustere automa-

ten.

BEMÆRK

Vibrationer ved lavt startmoment

Startmomenteter på 130 Nm. Ved lavere startmoment kan automaten have tendens til at

vibrere.

 Brug et tilstrækkeligt stort startmoment.

(4)

(2)

(1)

(3)

4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie

4.3 Opstilling af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK

258

Fig. 4.3 - 12 Justér og stram den midterste maskinfod med kontramøtrik

 Kontrollér endnu en gang med maskinens vaterpas, at automaten er positioneret nøjagtigt.

 Stram kontramøtrik M24 (pos. 3) med gaffelnøgle SW65.

(1) Afstandsstykke

(2) Midterste maskinfod

(3) Kontramøtrik M24

Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.3 Opstilling af automaten

259

4.3.8.2 Positionering af automaten med luftpude-transportsystemet

 Læg luftpude-transportsystemets fire luftpuder ind under støttepunkterne på maskinrammen.

 Løft automaten og positionér den i forhold til linien.

 Kontrollér afstanden til printplade-transportsystemet på automaterne ved siden af. Den bør

ligge mellem 1 mm og 3 mm.

 Sænk automaten ned.

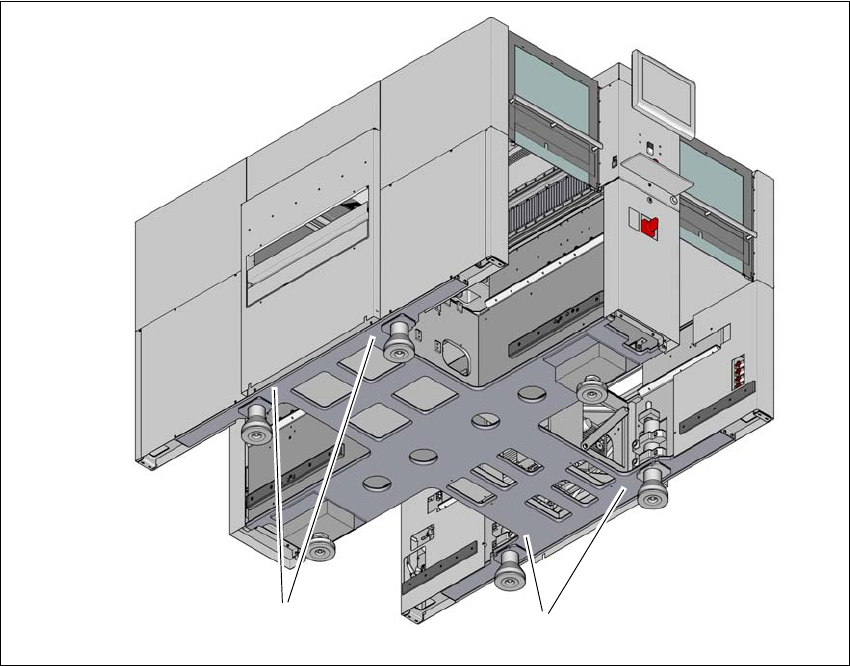

Fig. 4.3 - 13 Henlægspositionen for luftpude-transportsystemet (eksempel SIPLACE X2 S / X3 S / X4 S)

(1) 4 støttepunkter for luftpude-transportsystemet

(1)
