Betjeningsvejledning SIPLACE X-se rie 4 Opstilling og ibrugtagning Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.5 Ti lpasning af antitapekanalen til komponenthøjd en 263 4.5 Tilp asning af antit apeka nalen til komp…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.4 Tilpasning af komponentvognen til PCB-transporthøjden Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
262
4.4.1 Advarsler
4
4.4.2 Værktøj og hjælpemidler
Til højdeindstilling af komponentvognen har De brug for følgende værktøj og hjælpemidler:
– Monteringshjælp (art.-nr. 03015976-xx)
– Løfteanordning til løftning af komponentvognens bord, bærekraft mindst 80 kg
4.4.3 Ændring af komponentvognens højde
4
Fastgør monteringshjælpen med de to skruer med indvendig sekskant M8 x 50 til komponent-
bordet. Der findes to forskellige huller til komponentbordet 60 og komponentbordet 30.
Hægt løfteanordningens krog i øjet.
Skru fastgørelsesskruerne løse, og løft komponentbordet til den ønskede position.
Sæt fastgørelsesskruerne i, og spænd dem fast.
ADVARSEL
Justering af BE-vognhøjden ved certificerede personer!
Kun teknikere fra ASM Assembly Systems GmbH&Co.KG eller certificerede personer
må foretage justeringer ved komponentvognens højde.
Overhold de gældende uheldsforebyggende forskrifter.
Når BE-bordet skal justeres i højden, skal alle fødemoduler tages af BE-bordet.
ADVARSEL
Fare for beskadigelse!
Løft og sænkning af BE-bordet kan medføre deformationer.
Fjern alle fødemoduler fra komponentbordet.
Montér monteringshjælpen på komponentbordet til højdeindstillingen.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 4.5 Tilpasning af antitapekanalen til komponenthøjden
263
4.5 Tilpasning af antitapekanalen til komponenthøjden
Hvis der anvendes fødemoduler, som bearbejder tapes med en lommehøjde > 8 mm, skal skille-
pladen (1) fjernes.
4

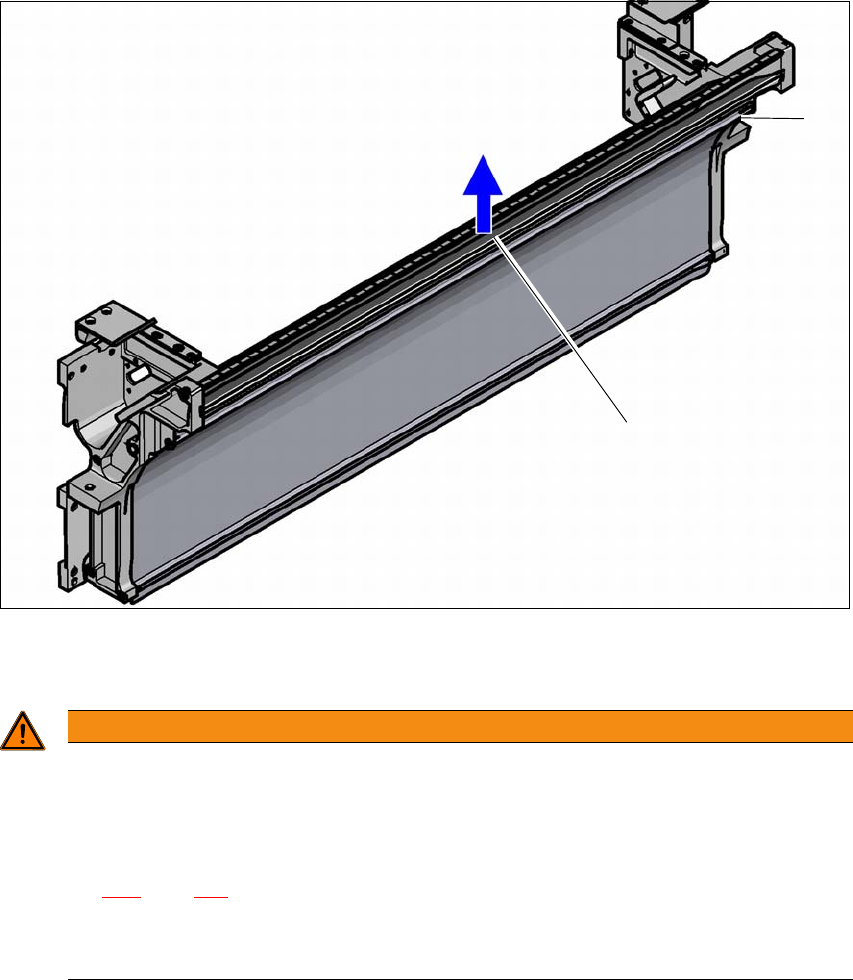

(1) Skilleplade til tapes > 8 mm demonterbar
(2) Fastgørelsesskruer
4
Skru fastgørelsesskruerne løse.
Træk skillepladen ud.
ADVARSEL
Fjernelse af skillepladen!
Sluk for automaten med hovedafbryderen, når skillepladen skal demonteres.
Afbryd automaten fra net- og trykluftforsyningen.
Foretag sikring, så automaten ikke kan genindkobles, således som beskrevet i afsnit
2.10
, side 104.
Vent til saksens driftstryk er faldet til 0 MPa.
Undlad at gribe ind i antitapekanalen.
(1)
(2)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.6 Ibrugtagning af automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
264
4.6 Ibrugtagning af automaten
4.6.1 Ibrugtagning af automaten hos kunden
Kontroller, at alle konstruktionsgrupper sidder rigtigt
Tør linearføringsskinnerne af med en fnugfri klud, før X/Y-aksens transportsikring fjernes.
Undgå brug af opløsningsmidler (se afsnit 4.3.10
, side 260).
Tænd for maskinen, og foretag referencekørsel.
Kopier bestykningsprogrammet på computeren, og test det.
Kontrollér maskin-nulpunktet efter en opvarmningstid på 3 - 4 h.
Udstyr fødemodulerne sammen med kundens betjeningspersonale på grundlag af kundens
bestykningsprogram.
Instruer dem i, hvordan fødemodulerne håndteres på grundlag af JobGuide.
Afprøv alle kundespecifikt installerede ekstrafunktioner (navnlig software), og bestil om nød-
vendigt de nødvendige reservedele ved hjælp af bestillingsformularen eller pr. fax.
Gennemfør Y-mapping, når maskinen er blevet installeret.
4.6.2 Instruktion af kundens personale
Forklar alle kundespecifikt installerede ekstrafunktioner, navnlig software / softwarekompati-
bilitet.
Sæt programmører ind i liniecomputerens / SIPLACE Pro programeditorer.
Undervis operatører og klargøringspersonale i, hvordan stationssoftwaren virker.
Fortæl om passwordbeskyttelsen.
Undervis kundens personale med udgangspunkt i betjeningsvejledningen og vedligeholdel-
sesanvisningerne.
4.6.3 Testkørsel og start af produktionen
Kør en funktionstest af linien med testprintpladen eller en af kundens printplader.
Registrer kundens produktdata og tekniske specifikationer, rediger dataene, og dokumenter
dem i installationsrapporten.
Foretag sikkerhedskopiering af dataene, og udlever kopierne til kunden.
