5 Opgaver på maskinen Betjenin gsvejledning SIPLACE X-serie 5.3 Tænde SIPLACE-linien Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 276 5.3.5 Egenskaber på maskinens st art-knap S tart-knappernes egen skaber kan indstil…
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.3 Tænde SIPLACE-linien
275
5

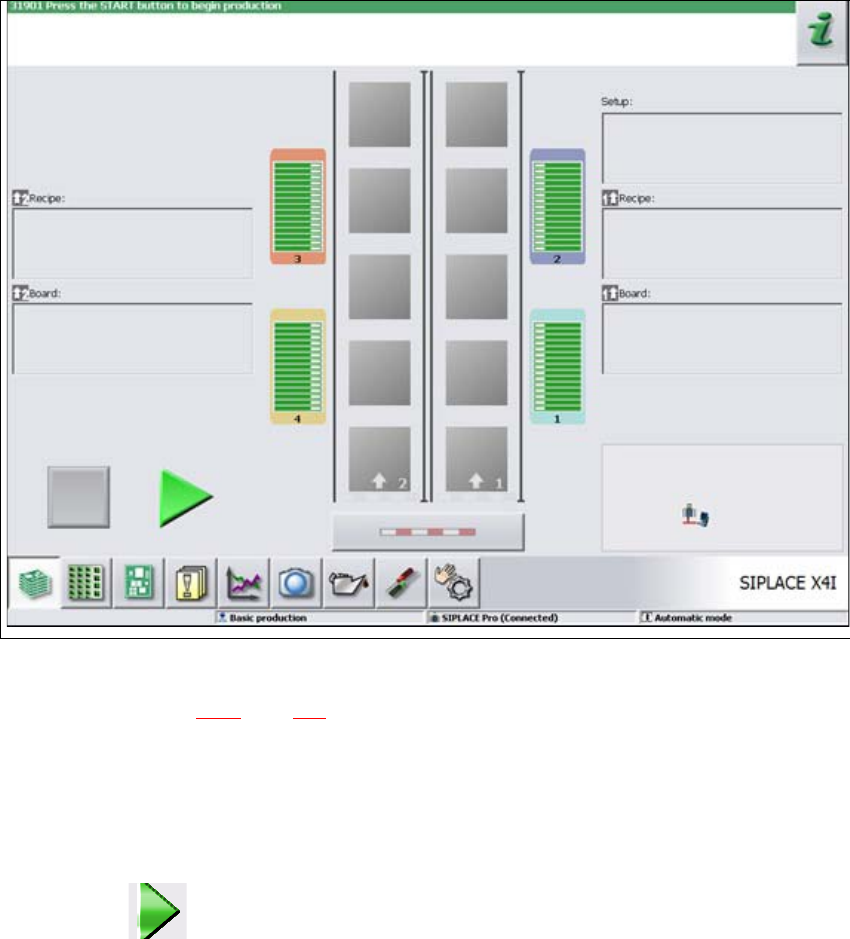

Fig. 5.3 - 1 Visning "Produktion" efter indlæsning af stationssoftwaren (SIPLACEX4i som eksempel)
I statusfeltet (se afsnit 5.5.1, side 280) vises stationens aktuelle tilstand samt den handling, De vil
udføre.
Ved opfordring "Tryk start-knap" skal du trykke på en start-knap.
Start-knapper befinder sig på indføringssiden, udføringssiden og betjeningsfelterne på ven-
stre og højre side af stationen.
Referencekørslen gennemføres. Når referencekørslen er afsluttet, er stationen klar til drift.
Symbolet vises i brugerfladens arbejdsområde (aktiveret).
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.3 Tænde SIPLACE-linien Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
276
5.3.5 Egenskaber på maskinens start-knap
Start-knappernes egenskaber kan indstilles.
Åbn visningen "Kontrollér sensorer og funktioner" (se afsnit 5.5.3, side 281).
Følgende indstillinger kan foretages:
Start produktion automatisk 5
Standardindstilling.
Ved tryk på start-knappen startes produktionen automatisk.
Ingen ændring af produktionsstatus 5
For eksempel til kalibrering og test af maskinen.
Ved tryk på start-knappen lukkes kun strømkredsen, og produktionen startes ikke umiddelbart.
5
5.3.6 Flowdiagram "Tænde SIPLACE-linien"
Nedenstående flowdiagram viser de handlinger, som udføres, efter at SIPLACE-linien er blevet
tændt.
VÆR FORSIGTIG
Maskinfunktioner kan startes umiddelbart via GUI, uafhængigt af start-knappens indstil-
ling. Hvis strømkredsen allerede er tilsluttet, kræves ingen yderligere bekræftelse via
maskinens start-knap.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.3 Tænde SIPLACE-linien
277
5

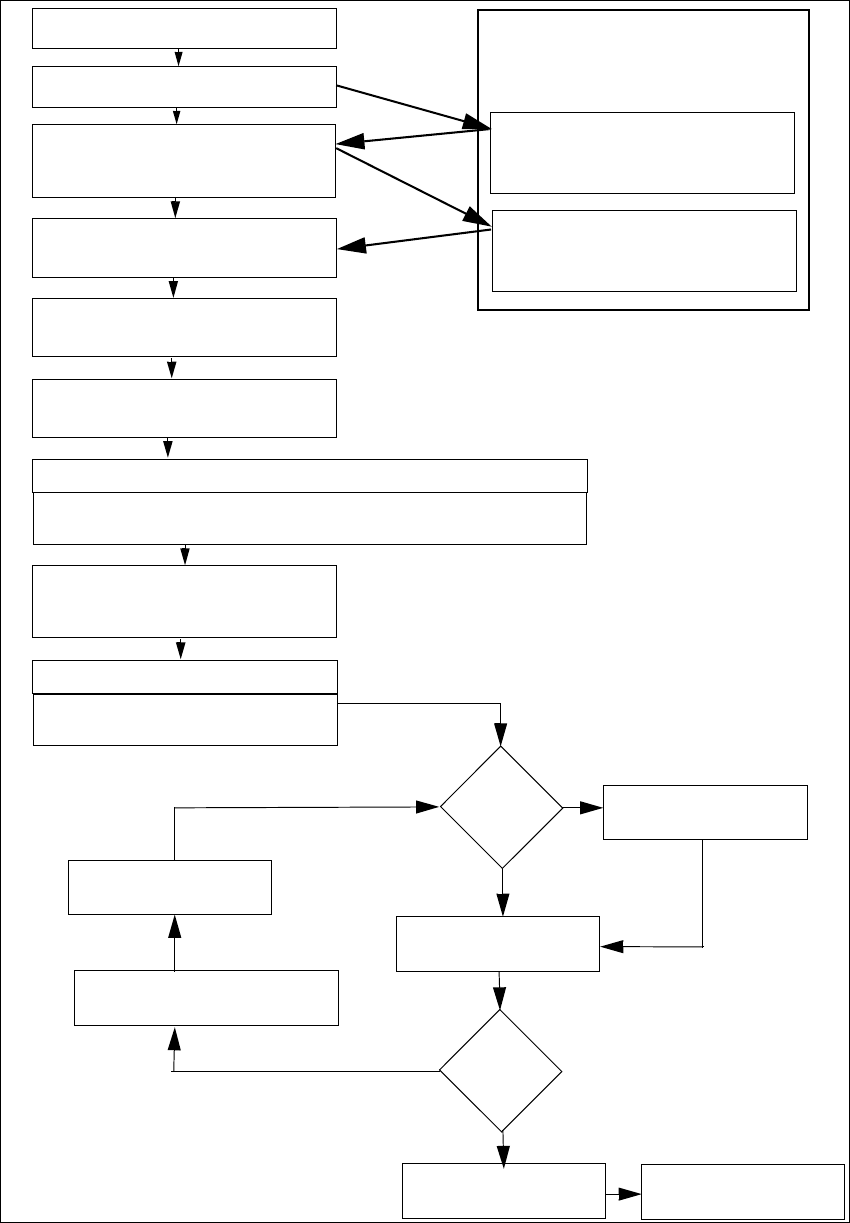

Fig. 5.3 - 2 Flowdiagram "Tænde SIPLACE-linien"
Stationscomputer
Tænd
Kontrollér opsætningen
(konfigurer fødemoduler
Indlær mærker
Indlæs printpladedata
Bekræft start-knap
Vent på referencekørsel
Kør printplade ind
Vent på PCB
Kontroller opsætningen
(hvis bord er markeret med rødt
Evt.: Ændring af pipettekonfigurationen
Pipettecheck
Mærker
OK?
Sporfejl
Bestyk
Kontrollér opsætningen
Fyld spor op
Bestyk
PCB i outputbånd
Kursivskrift: Udføres eller meldes af statio-
nen
Ja
Ja
Nej
Nej
Forhåndsindstillinger til maskinen
Download-assistent
Programmeringssystem
Opgaver
Bekræft omstilling på download-
assistent
Fed skrift: Skal udføres af operatøren
