5 Opgaver på maskinen Betjenin gsvejledning SIPLACE X-serie 5.6 Alarminformationer og online-hjælp F ra softwareversion 706.1 SP1 Udgave 10/2014 DK 286 5.5.6 Anvendelsesorienteret be tjening vha. farvemarkeringer På brug…
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.5 Brugerfladen
285
5.5.5 Indstillinger
I visningen "Indstillinger" kan de forskellige brugerindstillinger, ekstra softwarefunktioner og ekstra
maskinfunktioner ændres.
Klik på "Indstillinger" i ikonlinien .
I den højre side vises en ekstra ikonlinie. I nedenstående
tabel er ikonerne og indstillinger kort beskrevet.
Symbol Indstillinger Beskrivelse
Maskin-
indstillinger
Kun til "Avanceret produktion", "Service kunde" eller "Service
SIPLACE".
Indstilling af driftsart og tilvalgsfunktioner (f.eks. kørselsfunktioner).
Nedlukning af maskinen
Omskift til driftssystem.
Bruger-
indstillinger
Indstilling af betjeningsniveauet (se afsnit 5.3.3
, side 274).
Indstilling af sprog. Der kan som standard vælges "Tysk" eller
"Engelsk". CD til installation af øvrige sprog forefindes.
Yderligere tilvalgsfunktioner kan indstilles fra og med betjeningsni-
veauet "Avanceret produktion".
Ekstra maskin-
funktioner
På betjeningsniveauet "Produktion" er det ikke muligt at ændre
tilvalgsfunktioner.
Konfiguration af ekstra maskinfunktioner.
Ekstra software-
funktioner
Kun til "Service kunde" eller "Service SIPLACE".
Her kan forskellige testfunktioner aktiveres.
Oversigt over for-
bundne eksterne
systemer
Visning af alle forbundne eksterne systemer (f.eks. OIS, SetupCen-
ter). Visning af forbindelsesstatusen og den brugte hukommelse
eller sletning af de forbundne systemer.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.6 Alarminformationer og online-hjælp Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
286
5.5.6 Anvendelsesorienteret betjening vha. farvemarkeringer
På brugerfladen kan ikoner, kommandoknapper og visninger være fremhævet med farve. De for-
skellige fremhævninger med farve gør det let at se, hvornår det f.eks. er nødvendigt for operatøren
at gribe ind eller aktive advarsler.
I stationssoftwaren anvendes følgende farvemarkeringer:
5
5.6 Alarminformationer og online-hjælp
Hvis der optræder alarmer på bestykningsautomaten under arbejdet, vises alarmmeldingen med
rødt i brugerfladens statusfelt. Ikonet for Alarminformation er aktivt.
Den med rødt fremhævede kommandoknap på ikonlinien signalerer, at det er nødvendigt at ope-
ratøren griber ind.
Farve Tilstand Betydning
Rød Alarm Det er nødvendigt, at operatøren griber ind.
Kun i visningen "Fødemodul, komponenter og pipetter".
Orange Advarsel En anvisning kræver operatørens opmærksomhed.
Indgreb fra operatøren er dog ikke umiddelbart påkrævet.
Kun i visningen "Fødemodul, komponenter og pipetter".
Grøn Under bearbejd-
ning
Ikon eller kommandoknap har kontrol over maskinen, og
tilstanden er i orden.
Kun i visningerne "Produktion", "fødemodul, komponenter og
pipetter", "Printplade", "Kontrol af sensorer og funktioner" og
"Service".
Grønt blinken-
de
Venter på print-
plade
Erstatter tilstanden "Busy", hvis maskinen er klar i produkti-
onsdrift, men ikke producerer, fordi der ikke er nogen printpla-
de.
Indlæg printplade.
Kun i visningen "Produktion".
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.6 Alarminformationer og online-hjælp
287
5

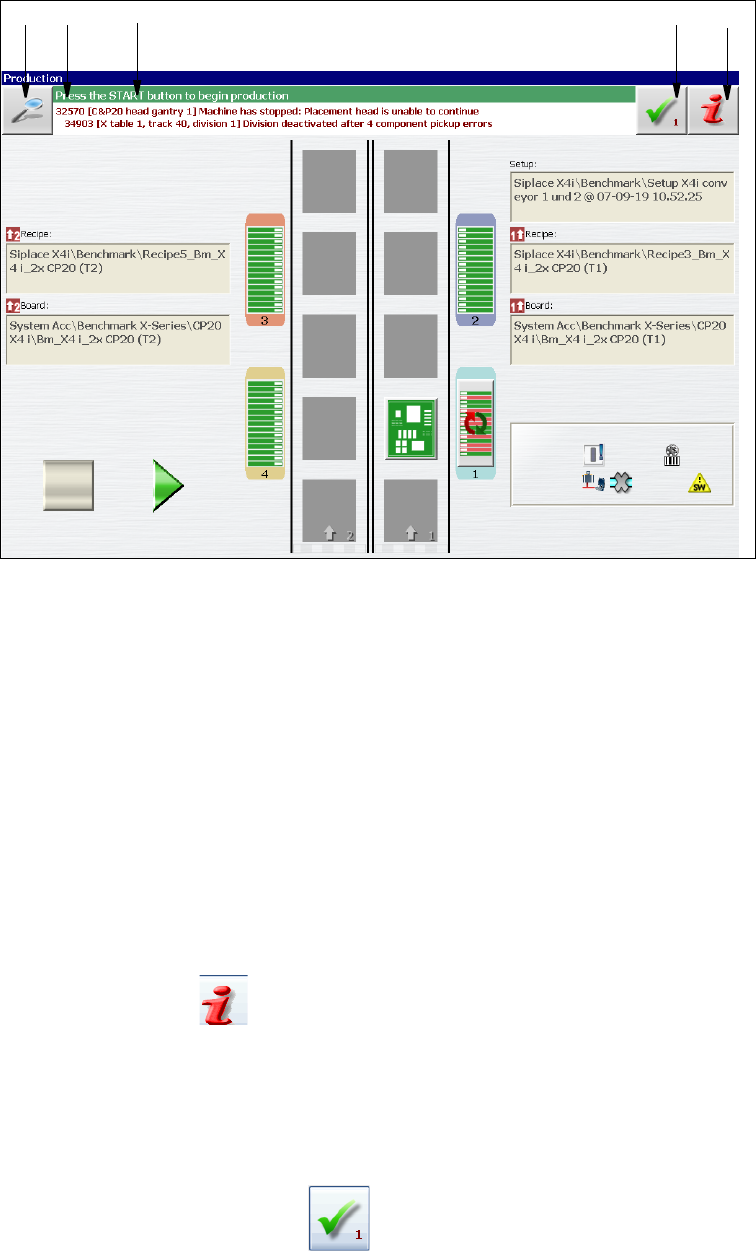

Fig. 5.6 - 1 Visning "Produktion" med alarmmelding (SIPLACEX4i som eksempel)
Billedtekst til fig. 5.6 - 1
(1) Alarmnummer
(2) Alarmmelding: Kortfattet information om alarm
(3) Ikon "Detaljer": Kalder detaljerede informationer frem (f.eks. fejlkilde, tidspunkt for fejlens
opståen)
(4) Ikon "Kvitter for alarm": Sletter alarmvisningen
(5) Ikon "Alarminformation": Kalder hjælp frem til den aktuelle alarm
5.6.1 Visning af informationer om aktuel alarm
For at få vist informationer om den aktuelle alarm startes hjælpesystemet til stationscomputeren
ved at klikke på ikonet . Hjælpesystemets hovedvindue med Alarminformationerne åbnes.
Informationerne henfører til den aktuelt viste alarm, som hjælpen blev startet fra.
Når en alarm er blevet afhjulpet, og dette automatisk registreres af maskinen, slettes alarmen
automatisk i statusfeltet.
Hvis afhjælpningen ikke registreres automatisk, kan alarmen fjernes fra Statusfeltet manuelt.
Det gøres ved at klikke på ikonet Alarmmeldingen vises ikke længere i statusfeltet.
12
3
4
5
