5 Opgaver på maskinen Betjenin gsvejledning SIPLACE X-serie 5.7 Indikatorlamper med horn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 290 5.7 Indikatorlamper med horn 5.7.1 Oversigt Indikatorlamperne signaler er autom…
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.6 Alarminformationer og online-hjælp
289
5.6.3 Farvernes betydning i online-hjælpens alarminformationer
5
5.6.4 Kontekstorienteret online-hjælp
For at få vist informationer om den aktuelle visning startes hjælpesystemet til stationscompute
ren ved at klikke på ikonet . Hjælpesystemets hovedvindue med Alarminformationerne åb-
nes. Informationerne henfører til den aktuelle visning, som hjælpen blev startet fra. Du kan se alt
indhold fra online-hjælpen via indholdsfortegnelsen, indekset og søgefunktionerne.
Tekstmarkering Betydning
Rød tekst Alarmnummer og alarmmelding
Sort tekst Mulig(e) årsag(er) til alarmen
Grøn tekst Anvisninger til afhjælpning af alarmårsagen
Blå understreget tekst Kald af ekstra informationer
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.7 Indikatorlamper med horn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
290
5.7 Indikatorlamper med horn
5.7.1 Oversigt
Indikatorlamperne signalerer automatens driftstilstande og fejlfunktioner. Hornet meddeler aku-
stisk, når der er indtrået en alarm. Ved SIPLACE-automaterne kan der indbygges en to- eller tre-
farvet indikatorlampe. Det pågældende indikatorlampesystem (to- eller trefarvet) indstilles i
autokonfigurationen, se installationsvejledningen til stationssoftwaren, artikelnummer 00196771-
xx.
5.7.1.1 Tofarvet indikatorlampe (standard)

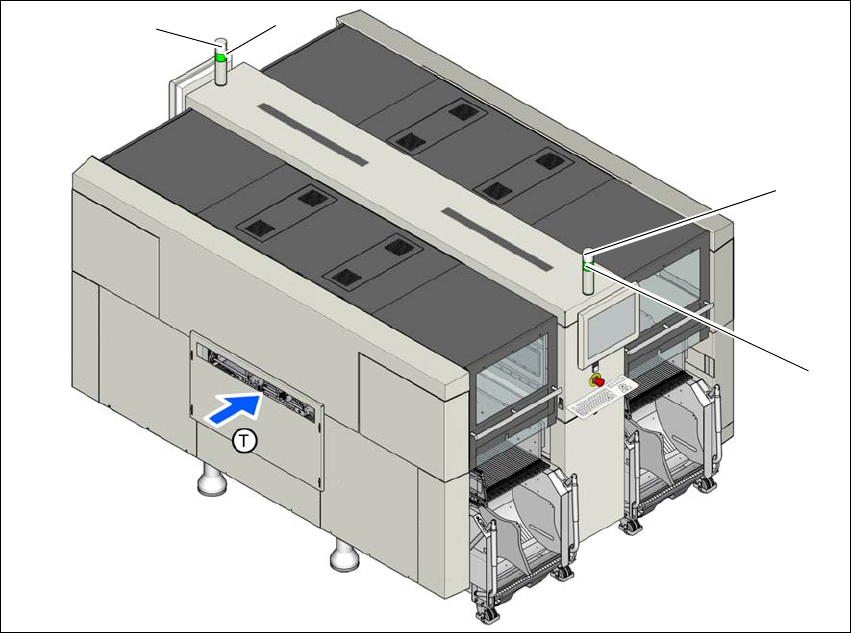

Fig. 5.7 - 1 Indikatorlamper for driftstilstande (eksempel SIPLACE X2 S / X3 S / X4 S)
L1 Indikatorlampe hvid, til højre
L2 Indikatorlampe grøn, til højre
L3 Indikatorlampe hvid, til venstre
L4 Indikatorlampe grøn, til venstre
T PCB-transportretning
(L2)
(L1)
(L3)
(L4)
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.7 Indikatorlamper med horn
291
5.7.1.2 Trefarvet indikatorlampe (valgfrit)

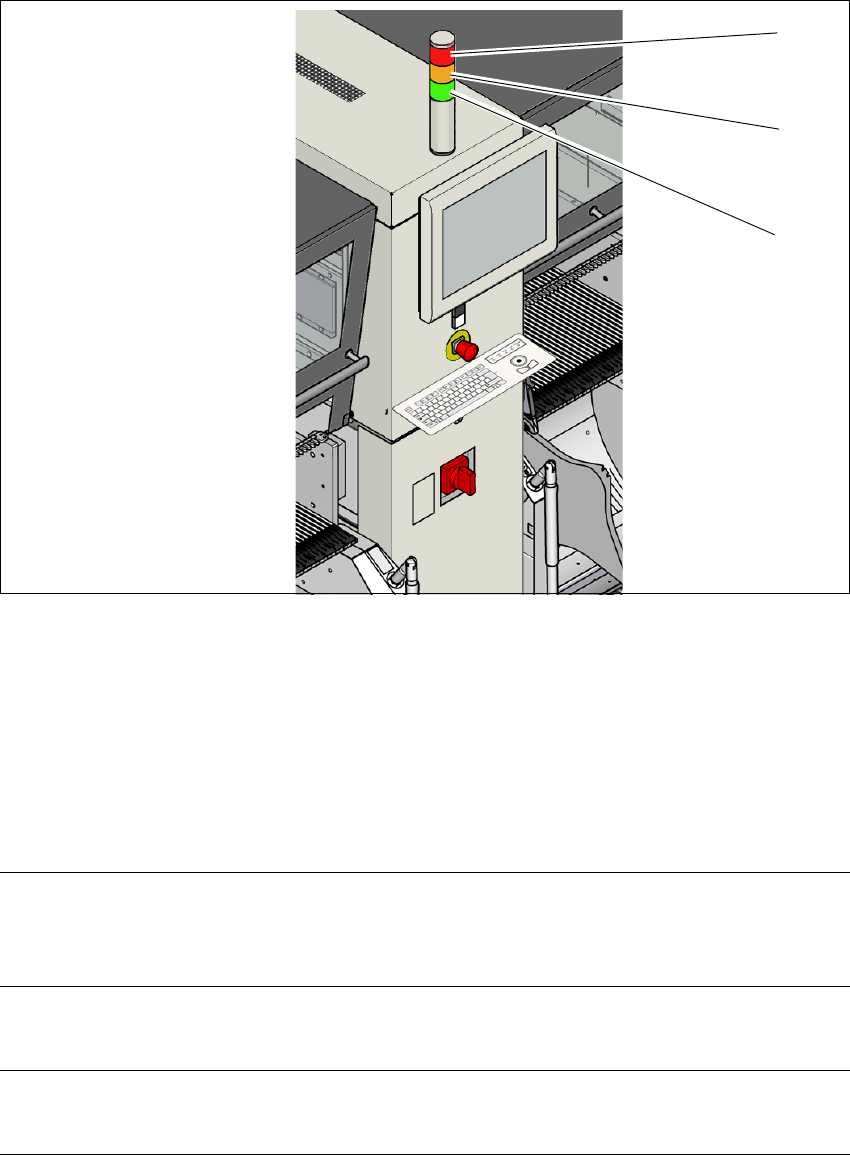

Fig. 5.7 - 2 Indikatorlamper for driftstilstande (eksempel SIPLACE X2 S / X3 S / X4 S)
L1 Indikatorlampe rød
L2 Indikatorlampe gul
L3 Indikatorlampe grøn
5.7.2 Statusvisning og dens betydning
5
(L2)
(L1)
(L3)
Betydning Maskinside Status - tofarvet
(hvid/grøn)
Status - trefarvet
(rød/gul/grøn)
Automaten producerer Begge sider Hvid: --
Grøn: Tændt
Rød: Slukket
Gul: Slukket
Grøn: Tændt
Automaten venter på en print-
plade ved input.
Begge sider Hvid: --
Grøn: 700 - 700
Rød: Slukket
Gul: Slukket
Grøn: 500 - 500
