Til bearbejdning af komponenterne finder tre bestykningsvarianter anvendelse:

– Collect&Place-metoden

– Pick&Place-metoden

– en kombination af Collect&Place- og Pick&Place-metoden (blandet modus).

Bestykningsautomaten SIPLACE X2 S er udstyret med to bestykningsområder, en enkelttransport

eller en dobbelttransport. Ved dobbeltransport kan to printplader bestykkes på én gang.

Til tilvejebringelse af komponenter findes fire placeringssteder, som kan udstyres med kompo-

nentvogne med op til 40 spor.

Bestykningsautomaten SIPLACE X2 S er udstyret med to portaler. Portalen i bestykningsområdet

1 peger mod placeringssted 4. Portalen i bestykningsområdet 2 peger mod placeringssted 2.

Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret-

ning med lineære motorer.

1.1.6.1 Bestykningshoved-konfiguration - oversigt

CPP_H = Multistar CPP i høj monteringsposition

CPP_L = Multistar CPP i lav monteringsposition

Bestykningsområde 1 Bestykningsområde 2

C&P20 C&P20

C&P20 CPP_L

C&P20 CPP_H

CPP_L CPP_L

CPP_H CPP_H

CPP_L CPP_H

C&P20 TH

CPP_L TH

CPP_H TH

TH TH

1 Indledning Betjeningsvejledning SIPLACE X-serie

1.2 Maskinbeskrivelse Fra softwareversion 706.1 SP1 Udgave 10/2014 DK

1.2 Maskinbeskrivelse

1.2.1 SIPLACE-princip

Bestykningshovederne henter komponenterne fra de fast positionerede fødemoduler på kompo-

nentvognene og bestykker de ligeledes hvilende printplader.

Princippet om "hvilende komponenttilførsel" og "hvilende PCB", som har vist sig særdeles effektivt

ved alle SIPLACE-automater, har en række afgørende fordele:

– Efterfyldning af komponenter eller påsplejsning af tape medfører ikke dødtider.

– Den vibrationsfrie komponenttilførsel gør det muligt at hente også meget små komponenter

(f.eks. 03015) på en sikker måde.

– Den under bestykningsprocessen ubevægede printplade forhindrer, at komponenter glider.

– Kombinationen af bestykningshoveder med pipettevekslere sikrer altid en optimal pipettekon-

figuration for den enkelte bestykningsproces. Dermed minimeres bevægelsesveje og optime-

res bestykningsrækkefølgen.

Høj fleksibilitet, økonomisk drift og omstillingssikkerhed er alt sammen garant for SIPLACE-auto-

maternes høje produktivitet.

Minimale stilstandstider øger nyttegraden og bidrager således til en høj produktivitet.

Betjeningsvejledning SIPLACE X-serie 1 Indledning

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 1.2 Maskinbeskrivelse

1.2.2 Automatens serienummer

Automatens serienummer befinder sig på indersiden af maskinstanderen ved placeringssted 1.

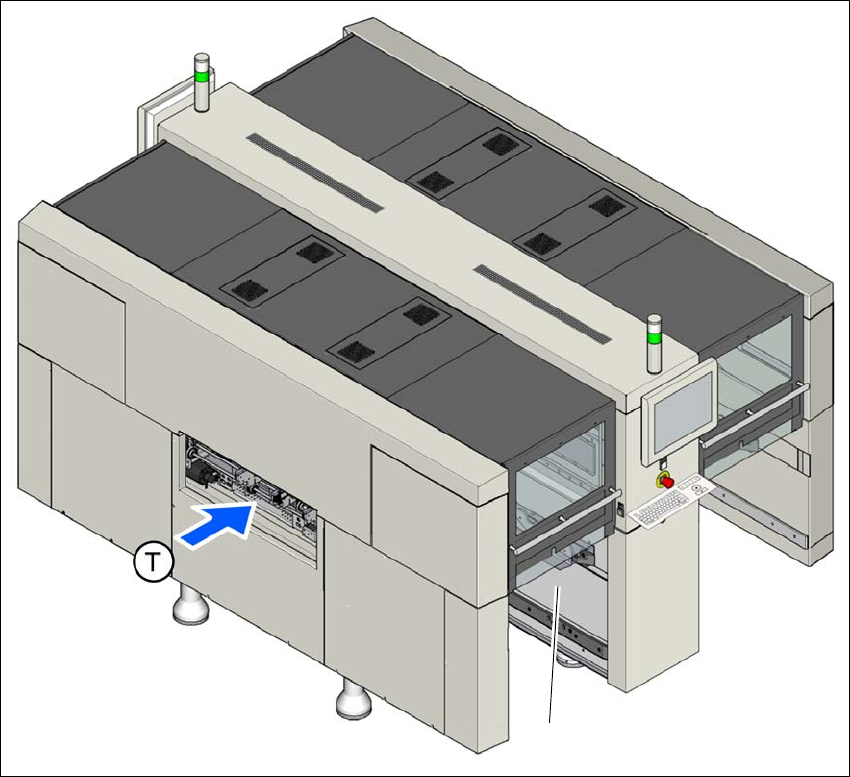

Fig. 1.2 - 1 Typeskiltets position med serienummeret (eksempel SIPLACE X2 S / X3 S / X4 S)

(T) Transportretning

(1) Mærkeplade

(1)
