Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen Fra softwareversion 706.1 SP1 Udgave 10/ 2014 DK 5.9 Gennemførsel af kontrol 301 5.9.5 Isætning af skillep lader i t a pecont aineren Skillepladen har forskell…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.9 Gennemførsel af kontrol Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
300
Kan den max. tilladte forskydning ikke overholdes på grund af en fastlagt klargøring, anbefales
det at bruge holderen til en ekstra taperulle (pos. 1). Holderen sættes bare ind i holdeanordningen
(pos. 2), som så forskydes, indtil den maksimalt tilladte forskydning på 60 mm underskrides. BE-
vognen har i alt 5 holdeanordninger. Alle taperulleholdere kan holde 2 taperuller, så der kan posi-
tioneres op til ti 15" (381 mm) - spoler oven over tapecontaineren.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.9 Gennemførsel af kontrol
301
5.9.5 Isætning af skilleplader i tapecontaineren
Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Ved brug af spindler vender skillepladen med udsparingerne til spindlerne opad (se pos.
4 på fig. 5.9 - 3
). Hvis spindler ikke anvendes, vender skillepladens afrundede kant opad (se
pos. 5 på fig. 5.9 - 3
).
Indsæt skillepladerne, som vist på fig., 5.9 - 3 og vær opmærksom på, at tapecontainerens
mindste deling er en 2'er-deling. På den måde undgås bestykningsfejl.
Kontrollér, at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5

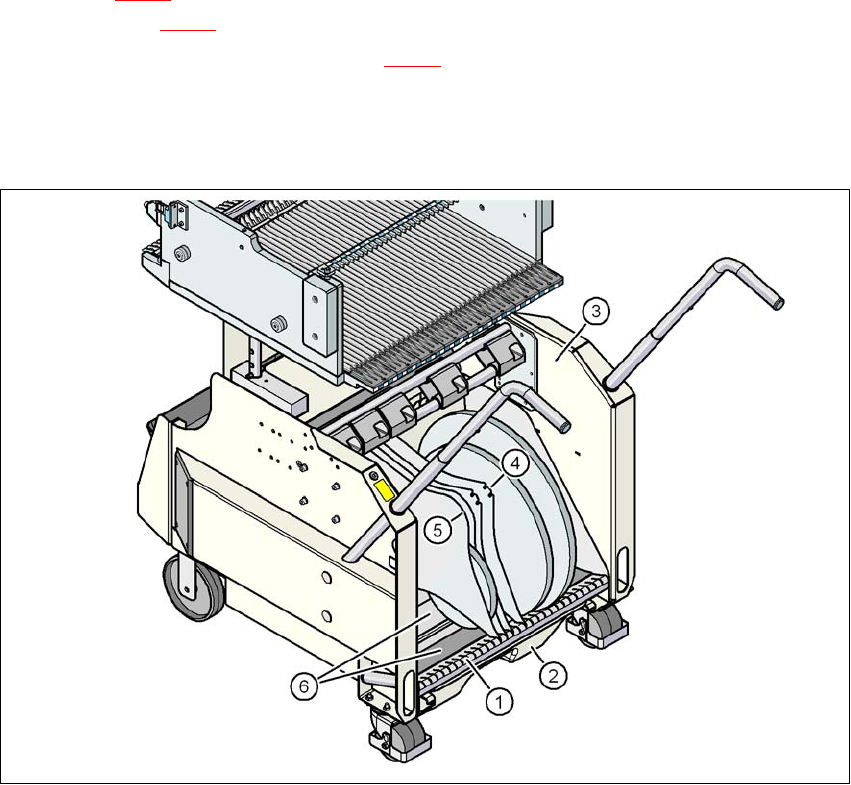

Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Styreliste til skillepladerne
(2) Tapeaffaldsbeholder
(3) Tapecontainer
(4) Skillepladens position, hvis der anvendes spindler
(5) Skillepladens position, hvis der ikke anvendes spindler
(6) Glideanlæg til taperullerne
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.10 Opsætning af fødemoduler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
302
5.10 Opsætning af fødemoduler
5.10.1 Information om behandling af fødemoduler
Fødemoduler er præcisionsapparater. Fødemodulerne skal derfor håndteres forsigtigt.
Undgå at støde fødemodulerne mod forhindringer.
Undgå at tabe fødemodulerne på gulvet.
Brug kun egnet værktøj til vedligeholdelse.
5.10.2 Fjernelse af X-fødemoduler fra komponentbordet
5

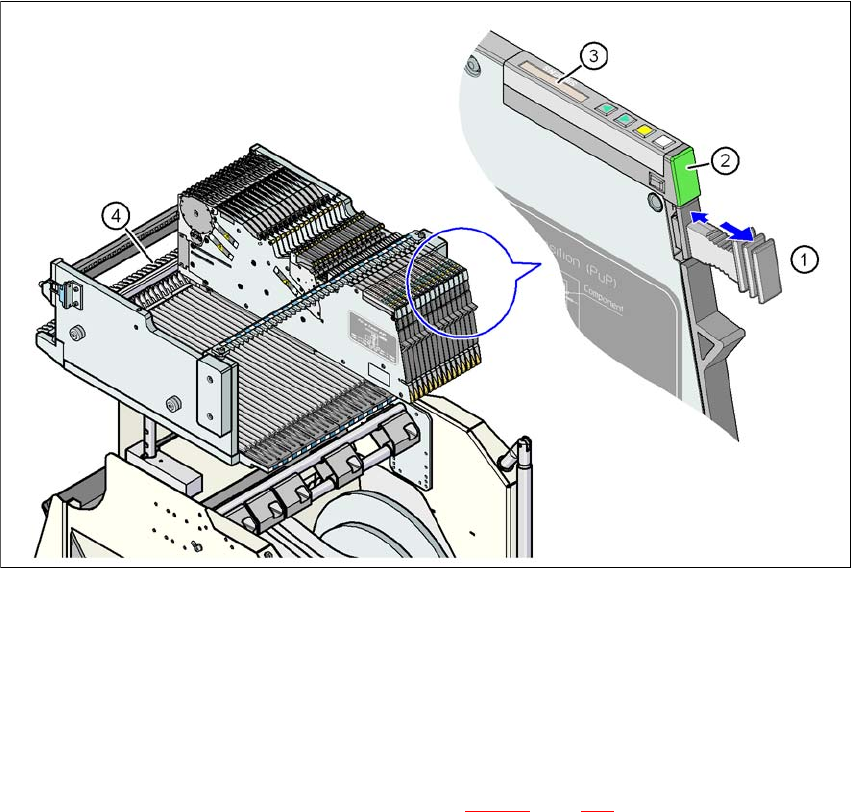

Fig. 5.10 - 1 Fjernelse af X-fødemoduler fra komponentbordet
(1) Udtagsgreb
(2) Statusvisning
(3) LCD-display
(4) Pal til låsning af X-transportørerne
5
I driftsklar tilstand lyser statusvisningen (pos. 2 på fig. 5.10 - 1, side 302) grøn, hvis X-fødemodulet
er indeholdt i den aktuelle opsætning. Er transportøren ikke indeholdt i den aktuelle opsætning,
bliver statusvisningen mørk.
