5 Opgaver på maskinen Betjenin gsvejledning SIPLACE X-serie 5.10 Opsætning af fødemoduler Fra softw areversion 706.1 SP1 Udgave 10/2014 DK 310 Slå dækfolien tilbage, så den ligger op ad af trækskanten (pos. 3 på fig. 5…
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.10 Opsætning af fødemoduler
309
5

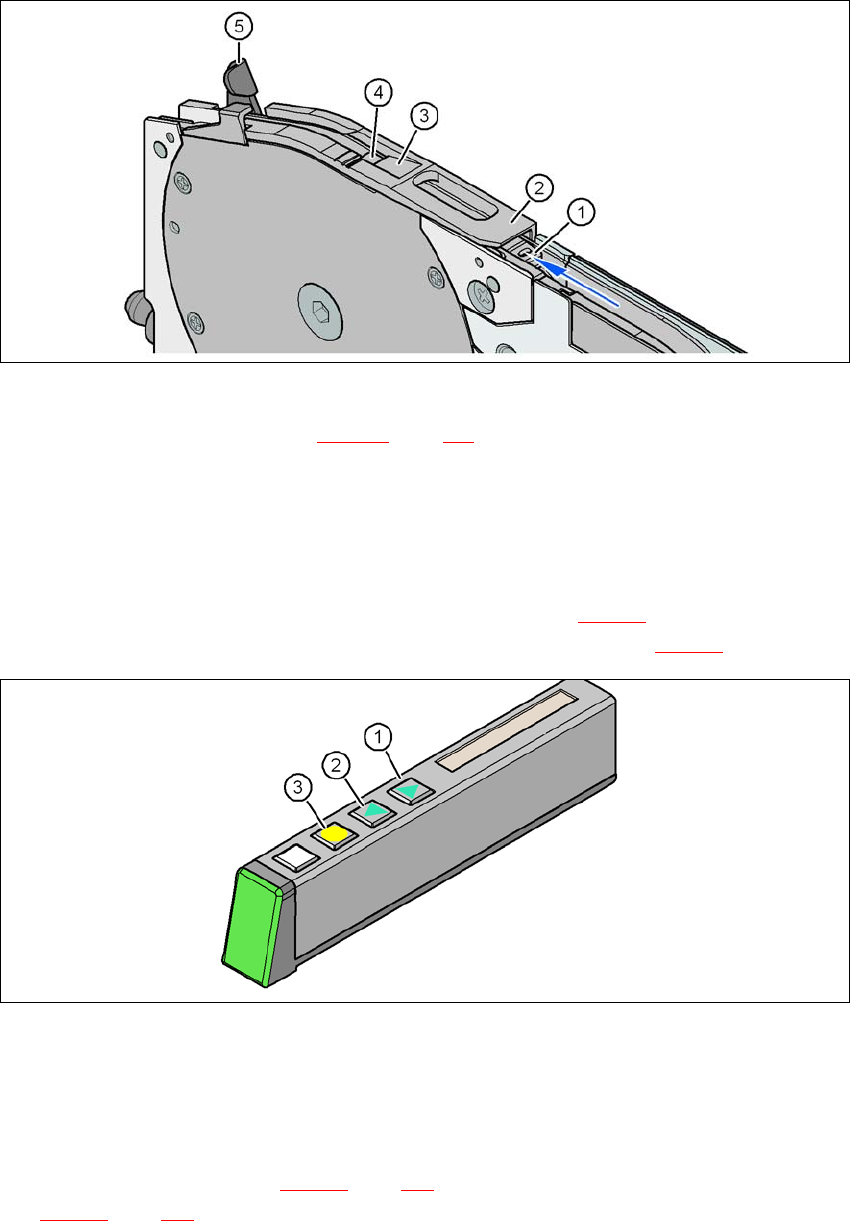

Fig. 5.10 - 5 Tape-fødemodulets hentevindue
(1) Tapestøtte, udtagelig (se afsnit 5.10.4.4, side 311)
(2) Hentevindue
(3) Aftrækskant til dækfolien
(4) Henteområde til komponenter
(5) Arm til løftning og låsning af hentevindue
Tryk på knappen FREMAD på betjeningsfeltet (pos. 1 på fig. 5.10 - 6), indtil knækstedet på
dækfolien befinder sig i komponenternes henteområde (pos. 4 på fig. 5.10 - 5
).
5
Fig. 5.10 - 6 Betjeningsfelt til 8 mm fødemodulet
(1) Knap FREMAD til fremadgående transport af tapen
(2) Knap TILBAGE til tilbagegående transport af tape
(3) Knap FOLIE til spænding af dækfolie
Skub armen (pos. 5 på fig. 5.10 - 5, side 309) frem for at løfte hentevinduet (pos. 2 på fig.
5.10 - 5
, side 309) til den første fikseringsposition.
Træk dækfolien fremad langs med siden af hentevinduet og ud under hentevinduet.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.10 Opsætning af fødemoduler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
310
Slå dækfolien tilbage, så den ligger op ad aftrækskanten (pos. 3 på fig. 5.10 - 5, side 309).
5
Klap armen (pos. 5 på fig. 5.10 - 5, side 309) tilbage for at sænke hentevinduet.
Før dækfolien hen over dækfolie-rockeren (pos. 2 på fig. 5.10 - 7) og videre til folieproppe-
hjulene (pos. 1 på fig. 5.10 - 7
).
5

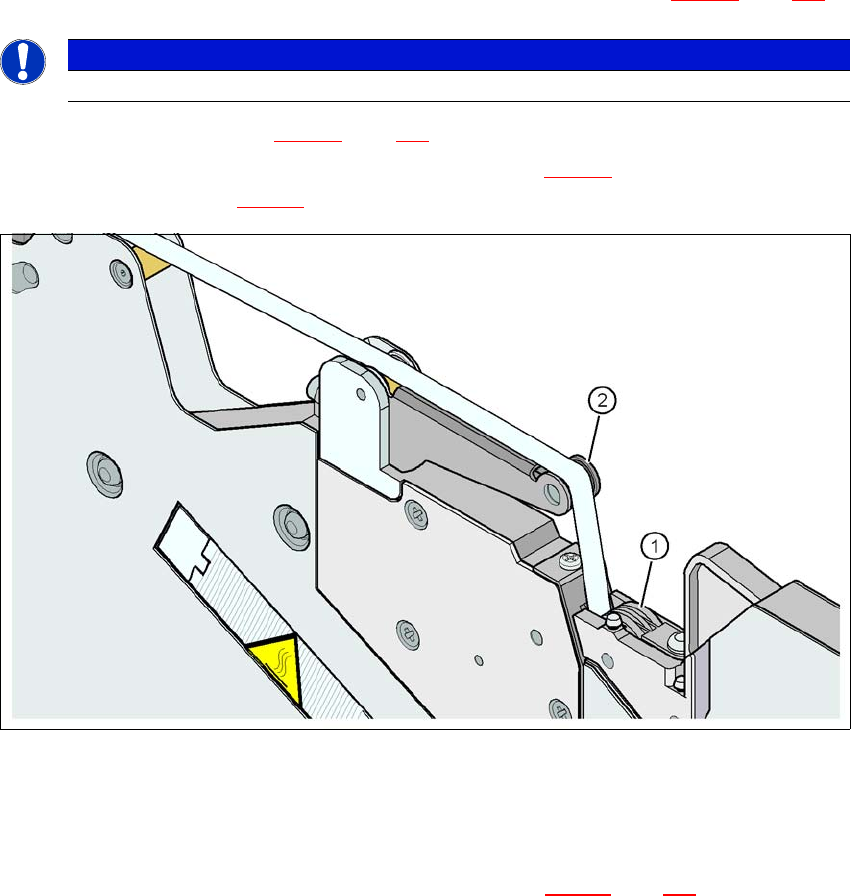

Fig. 5.10 - 7 Dækfolie føres hen til dækfolieproppehjulene
(1) Dækfolieproppehjul
(2) Dækfolie
5
Tryk på knappen FOLIE på betjeningsfeltet (pos. 3 på fig. 5.10 - 6, side 309), indtil dækfolien
er spændt ud. Dækfolie-rockeren hælder nedad og stopper drivmotoren.
Skær tapen lige af ved fødemodulets frontende.
BEMÆRK
Sænk først hentevinduet, når dækfolien ligger op ad aftrækskanten.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.10 Opsætning af fødemoduler
311
5.10.4.4 Tapestøtte til 8 mm X-tape-fødemodul
5

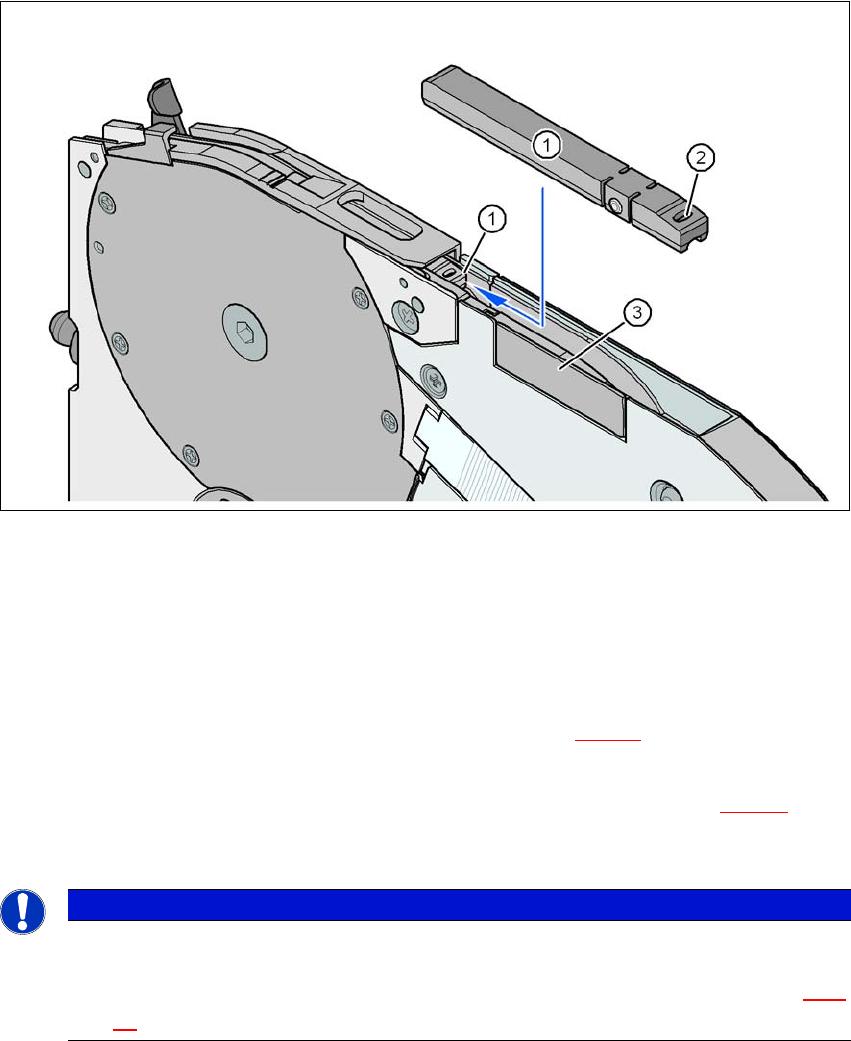

Fig. 5.10 - 8 8 mm X-fødemodul - tapestøtte og splejsesensor
(1) Tapestøtte, udtagelig
(2) Oval åbning i tapestøtten
(3) Monteringssted for splejsesensor
8 mm X-fødemodulet er udstyret med en tapestøtte (pos. 1 på fig. 5.10 - 8
). Den kan nemt fjernes
efter behov.
Før bladet fra en urmager-skruetrækker ind i den ovale åbning (pos. 2 på fig. 5.10 - 8) på ta-
pestøtten, og træk tapestøtten ud imod tapetransportretningen.
Sørg for, at tapestøtten er positioneret rigtigt, når den sættes i den ønskede position.
5
5
BEMÆRK
Konstant Z-afhentningshøjde og reduktion af tidsforbruget til korrekturer af afhentnings-
højder
Indsæt ved alle komponenter fra 0402 og mindre altid tapestøtten (pos. 1 på fig. 5.10
- 8) i det 8 mm X-fødemodul.
