Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.11 Bemærk visninger på X-fødemodulet
313
5.11 Bemærk visninger på X-fødemodulet
5.11.1 Fødemoduler med LCD-display
X-fødemodulerne er forsynet med en flerfarvet statusvisning til signalering af driftstilstandene
(pos. 6 på fig. 5.11 - 1
) og et LCD-display (pos. 1 på fig.
5.11 - 1
).
5

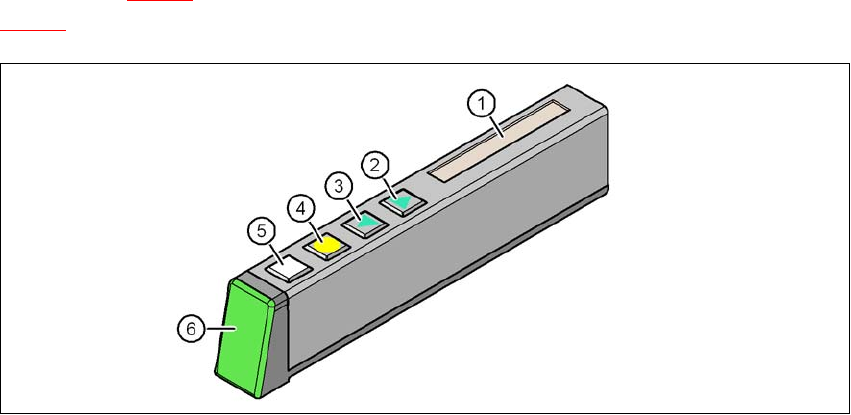

Fig. 5.11 - 1 Knapper, LCD- og statusvisninger på X-fødemodul
(1) LCD-display
(2) Knap FREMAD
(3) Knap TILBAGE
(4) Knap FOLIE
(5) Knap SET
(6) Statusvisning, flerfarvet
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.11 Bemærk visninger på X-fødemodulet Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
314
5.11.2 Fødemoduler med LED-visning
X-fødemodulerne (2x8 mm, Smart Feeder 12 mm og Smart Feeder 16 mm) er forsynet med en
flerfarvet statusvisning for hvert spor og LED-visninger til signalering af driftstilstandene.
5
Fig. 5.11 - 2 Knapper, LED og statusvisninger: Eksempel på 2x8 mm X-fødemodul
(1) Knap SET
(2) Knap FOLIE
(3) Knap TILBAGE
(4) Knap FREMAD
(5) Knap sporskift mellem højre og venstre
(6) LED L venstre spor aktivt
(7) LED 1 mm skridtvidde venstre spor
(8) LED 2 mm skridtvidde venstre spor
(9) LED 4 mm skridtvidde venstre spor
(10) LED 8 mm skridtvidde venstre spor
(11) LED R højre spor aktivt
(12) LED 1 mm skridtvidde højre spor
(13) LED 2 mm skridtvidde højre spor
(14) LED 4 mm skridtvidde højre spor
(15) LED 8 mm skridtvidde højre spor
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.11 Bemærk visninger på X-fødemodulet
315
5.11.3 Statusvisning
–Grøn:
Fødemodulet er driftsklart og indeholdt i den aktuelle opsætning.
–Orange
En advarsel signaleres. Advarslens tekst fremkommer på LCD-displayet.
–Rød:
Fejlfunktion er indtrådt. Fejlmeddelelsen vises på LCD-displayet.
–Slukket
Fødemodulet er ikke indeholdt i den aktuelle opsætning.
5
5
5.11.4 LCD-display
I de nedenstående tabeller findes ordlyden fra LCD-displayet, farven og funktionen for statusvis-
ningen, betydningen og foranstaltningerne til afhjælpning af fejl.
5.11.4.1 Advarsler og afhjælpning
5
5
BEMÆRK
"LED fra" kun for fødemoduler, som er indeholdt i opsætningen
Maskincontrolleren slukker for statusvisningen for de fødemoduler, der ikke er indeholdt
i opsætningen.
Status "LED fra" er kun tilgængelig, hvis programmeringssystemet har givet en ordre til
linien. Dette gør det nemmere for operatøren at kontrollere fødemodulerne, da han kun
skal holde øje med de fødemoduler, der er indeholdt i opsætningen.
BEMÆRK
Opsætningsproces: Aktivering af hver fødemoduls LED
Under selve opsætningen - ingen setup-information på stationen, ingen ordre er sendt
fra SIPLACE Pro til stationen/linien - aktiveres LED-lampen efter isætningen ved hvert
fødemodul. På denne måde informeres operatøren, om alt er i orden.
Tekst på
LCD-display
Status-
visning
Betydning Fejlafhjælpning
Remove Foil
(Fjern folie)
Orange Der er blevet valgt en funkti-
on, der ikke er tilladt, når
dækfolien er spændt (folie-
rocker er trykket nedad).
Skal den ønskede funktion gennemføres,
tages folien ud af tandhjulsparret og skæres
af, så folie-rockeren slækkes
