Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.14 Komponent-refill
321
5.14 Komponent-refill
Informationer vedr. påfyldning af komponenter med og uden stregkode findes i online-hjælpen.
Vær ved tape-fødemoduler opmærksom på, at ny tape altid bliver splejset i tide, så fødemo-
dulerne ikke bliver tomme.
Splejs heller ikke tapene for tidligt. Hvis De ruller enden af den gamle tape op på den nye rulle
efter splejsningen, kan rullen med den nye tape nemlig blive for stor, hvorved tapen glider af
rullen og sætter sig fast. Dette fører til optagningsfejl og lange maskinstop.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.15 Hen- og bortkøring af komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
322
5.15 Hen- og bortkøring af komponentvogn
5.15.1 Sikkerhedsforskrifter vedr. hen- og udkøring af komponentvognen
Bemærk desuden sikkerhedsoplysningerne i afsnit 2.5.11, side 78.
5
Henkøring af komponentvognen er kun muligt med lukkede beskyttelseskapper.
Der er en knap på hver placeringssted (1, 2, 3 og 4). Sikkerhedskonceptet for komponentvogns-
skiftet bestemmer, at operatøren trykker på knappen på hvert placeringssted på automaten for at
koble komponentvognen til eller fra.
ADVARSEL
Fare for at komme i klemme!
Når komponentvognen kobles på og fra, er der fare for at komme i klemme.
BE-vognen må altid kun kobles på og fra alene.
Kontrollér, at der ikke befinder sig ekstremiteter i komponentvognens bevægelses-
område, når den kobles til eller fra.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.15 Hen- og bortkøring af komponentvogn
323
5

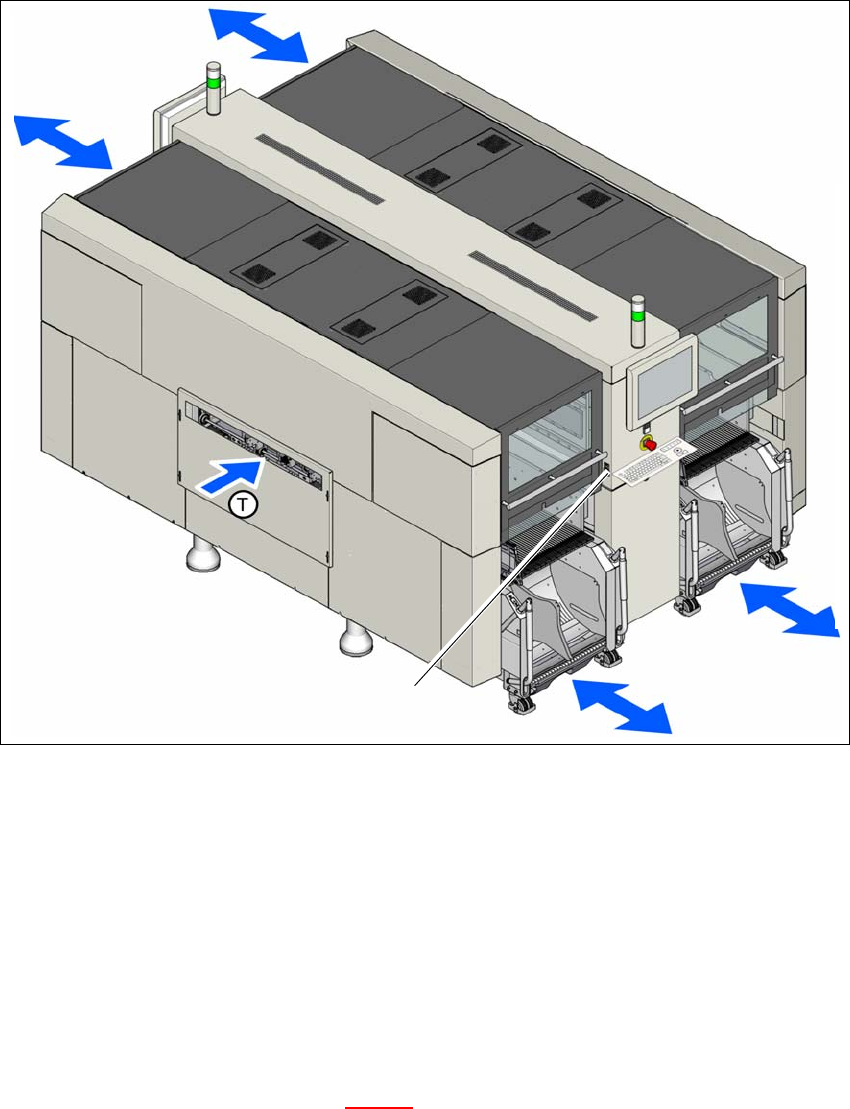

Fig. 5.15 - 1 Sikkerhedsoplysninger vedrørende til- og frakobling af komponentvognen (eksempel SIPLACE X2 S / X3
S / X4 S)
Henkøring af komponentvognen er kun muligt med lukkede beskyttelseskapper.
(1) Knap i forbindelse med til- og frakørsel af komponentvognen, placeringssted
(T) PCB-transportretning
5.15.2 Udkøring af komponentvogn
Tryk på knappen på det pågældende placeringssted på automaten så længe, indtil kompo-
nentvognen er koblet fra.
Sving de to greb op (pos. 1 på fig. 5.15 - 2).
(1)
