5 Opgaver på maskinen Betjenin gsvejledning SIPLACE X-serie 5.15 Hen- og bortkøring af komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 324 5 Fig. 5.15 - 2 Komponentvogn - greb svinges opad til skubning  An…

Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.15 Hen- og bortkøring af komponentvogn

323

Fig. 5.15 - 1 Sikkerhedsoplysninger vedrørende til- og frakobling af komponentvognen (eksempel SIPLACE X2 S / X3

S / X4 S)

Henkøring af komponentvognen er kun muligt med lukkede beskyttelseskapper.

(1) Knap i forbindelse med til- og frakørsel af komponentvognen, placeringssted

(T) PCB-transportretning

5.15.2 Udkøring af komponentvogn

 Tryk på knappen på det pågældende placeringssted på automaten så længe, indtil kompo-

nentvognen er koblet fra.

 Sving de to greb op (pos. 1 på fig. 5.15 - 2).

(1)

5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie

5.15 Hen- og bortkøring af komponentvogn Fra softwareversion 706.1 SP1 Udgave 10/2014 DK

324

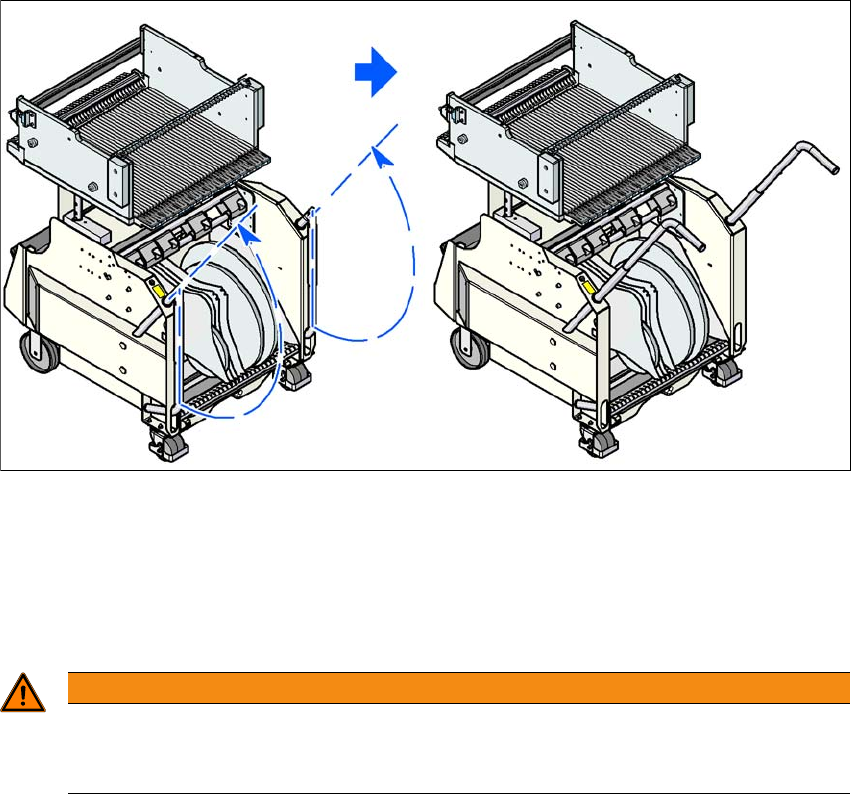

Fig. 5.15 - 2 Komponentvogn - greb svinges opad til skubning

 Anbring begge hænderne i grebene og træk komponentvognen ud af automaten.

5.15.3 Sikkerhedsforskrifter i forbindelse med bevægelse af komponentvognen

 Tag altid fat i grebene på komponentvognen med begge hænder, når De bevæger den.

 Vær opmærksom på, at en komponentvogn, der er fyldt med fødemoduler, kan vippe ca. 20°

ud til siden eller fremad.

 Sørg for, at fladen, som vognen bevæges på, i hvert fald har en væsentlig mindre hældning.

 Sørg for, at vognen ikke kolliderer med forhindringer. Vognen kan vippe fremad, hvis den kø-

res med en vis hastighed.

ADVARSEL

Undgåelse af uheld!

For at undgå uheld skal efterfølgende regler ubetinget overholdes, når De bevæger kom-

ponentvognen.

Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 5.15 Hen- og bortkøring af komponentvogn

325

5.15.4 Henkøring af komponentvogn

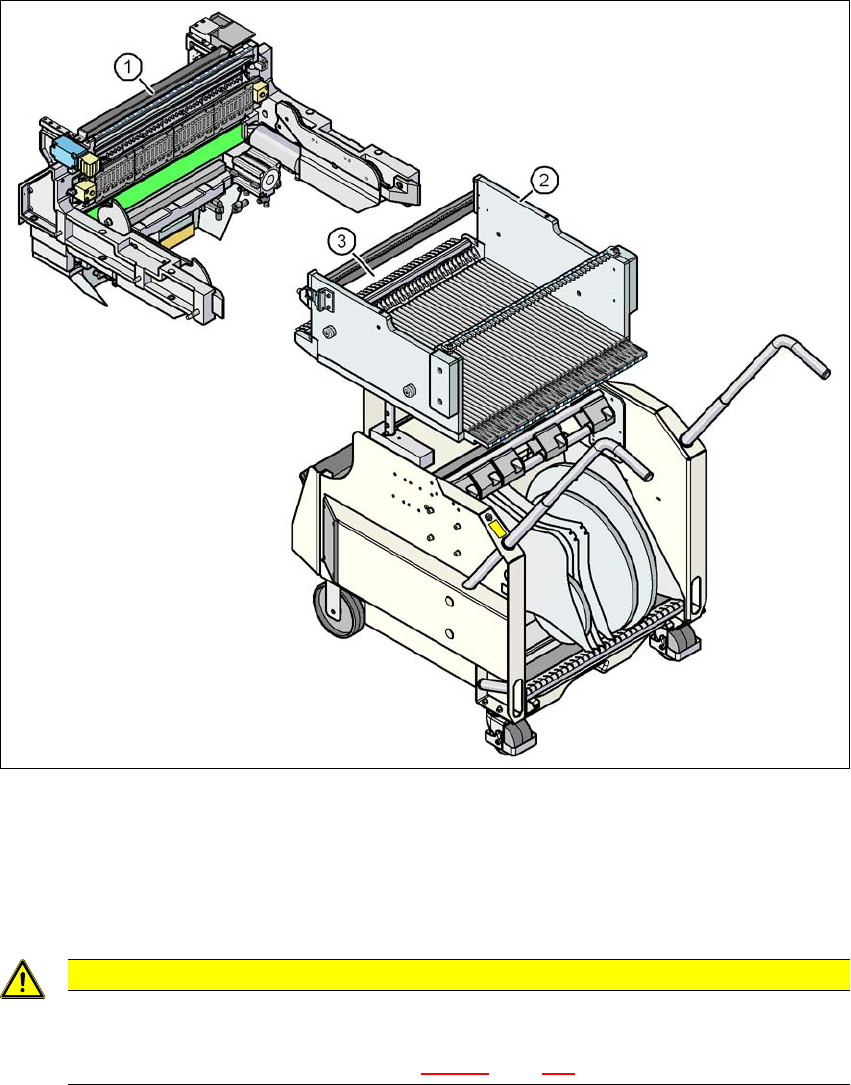

Fig. 5.15 - 3 Komponentvogn og indtræk af komponentvognen, SIPLACE X-serie

(1) Komponentvogn-indtræksanordning, SIPLACE X-serie

(2) Komponentvogn, SIPLACE X-serie

(3) Låsepaler

VÆR FORSIGTIG

Indsætning af BE-vognen!

 Når BE-vognen sættes ind i automaten, skal du sørge for ikke at støde ind i forhin-

dringer med låsepaler (pos. 3 i fig. 5.15 - 3

, side 325).
