6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 330 6.1.2 Pipetteveksler SIPLACE SpeedS t ar C&P20/C&P20 M Pipetteveksleren optag er 6 …
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
329
6 Stationsudvidelser
For de respektive konfigurations- og indstillingsmuligheder henvises til den tilsvarende specifika-
tion for SIPLACE-automaten.
6.1 Pipetteveksler
6.1.1 Generel information
Med pipettevekslerne er det muligt at øge bestykningshovedernes fleksibilitet til forarbejdning af
forskellige komponenttyper betydeligt. Hvis bestykningsprogrammet kræver et pipetteskift, læg-
ger bestykningshovedet automatisk den gamle pipette i pipettegaragen og henter den nye frem.
Desuden kan de pipetter, der blev frasorteret under vakuumkontrollen, hurtigt skiftes. Hentning af
pipetter fra en pipetteveksler er væsentlig nøjagtigere og hurtigere end dette kan gøres manuelt.
Til bestykningsprocessen af små komponenter er det nødvendigt, at den radiale excentricitet er
minimal ved pipetterotationen.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
330
6.1.2 Pipetteveksler SIPLACE SpeedStar C&P20/C&P20 M
Pipetteveksleren optager 6 magasiner eller 4 magasiner med hver 12 pipettegarager. Magasi-
nerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4 tryk-
knapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasinernes rigtige
positionering på pipettevekslerens grundenhed overvåges med mikrokontakter for at undgå, at
bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser skal være
optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
På den installerede pipettestation kan komponenter blæses af SpeedStar's pipetter og pipetterne
trækkes ud og kastes væk.
6
6.1.2.1 Pipetteskifter C&P20/C&P20 M med 6 magasiner
Artikel-nr. 03070123-xx pipetteskifter grundopbygning C&P20 - lang
eller 6
Artikel-nr. 03103514-xx pipetteveksler grundopbygning CP/all - lang
Artikel-nr. 00119715-xx pipettemagasin C&P20 - lang
6
Fig. 6.1 - 1 Pipetteveksler for SIPLACE SpeedStar C&P20 med pipettemagasin
VÆR FORSIGTIG
Brug kun pipetteveksleren sammen med SpeedStar.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
331
6.1.2.2 Pipetteskifter C&P20/C&P20 M med 4 magasiner
Artikel-nr. 03062463-xx pipetteveksler grundopbygning C&P20 - kort
eller 6
Artikel-nr. 03103649-xx pipetteveksler grundopbygning CP/all - kort
Artikel-nr. 00119716-xx pipettemagasin C&P20 - kort
6

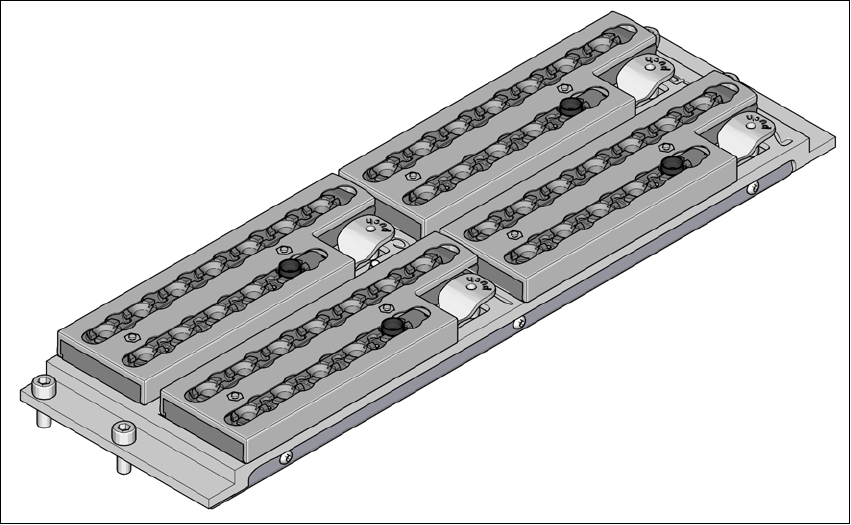

Fig. 6.1 - 2 Pipettemagasin kort til SIPLACE SpeedStar C&P20
