Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler 335 6.1.2.6 Konfigurationseksempel C&P20/C&P20 M für SIPLACE X4 S V ed placeringssteder…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
334
6.1.2.5 Konfigurationseksempel C&P20/C&P20 M für SIPLACE X4i S - ydre bordposition
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres to rækker pipetteveksler for SpeedStar
(pos. 1 og pos. 4 i fig. 6.1 - 4
, side 334).
6

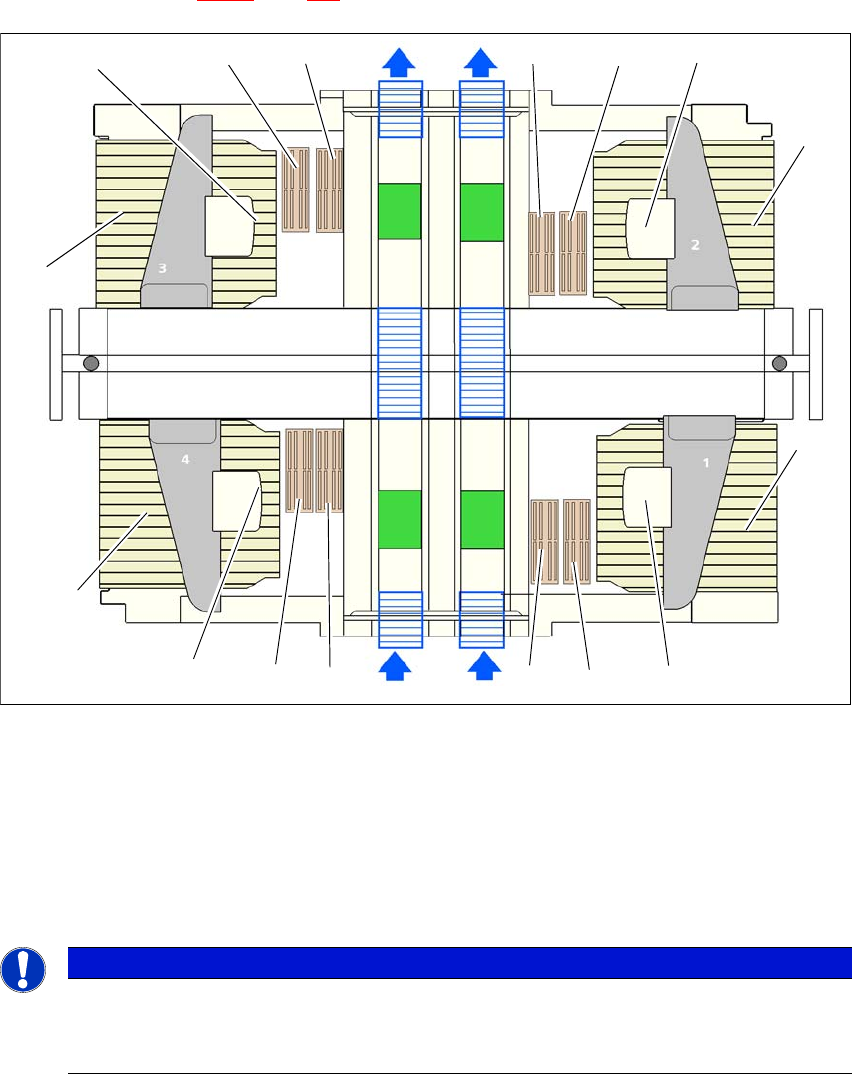

Fig. 6.1 - 4 Pipettevekslerens position til SIPLACE SpeedStar - konfiguratioseksempel (SIPLACE X4i S)
6
6
6
(1) Pipetteveksler
(2) SIPLACE SpeedStar
(3) "Ydre" bordposition
(4) Pipetteveksler anden række (som option)
BEMÆRK
Automatstop ved manglende magasiner
Sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
Tildel alle magasinpladser.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
335
6.1.2.6 Konfigurationseksempel C&P20/C&P20 M für SIPLACE X4 S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til SpeedStar (pos.
1 i fig. 6.1 - 5
, side 335).
6

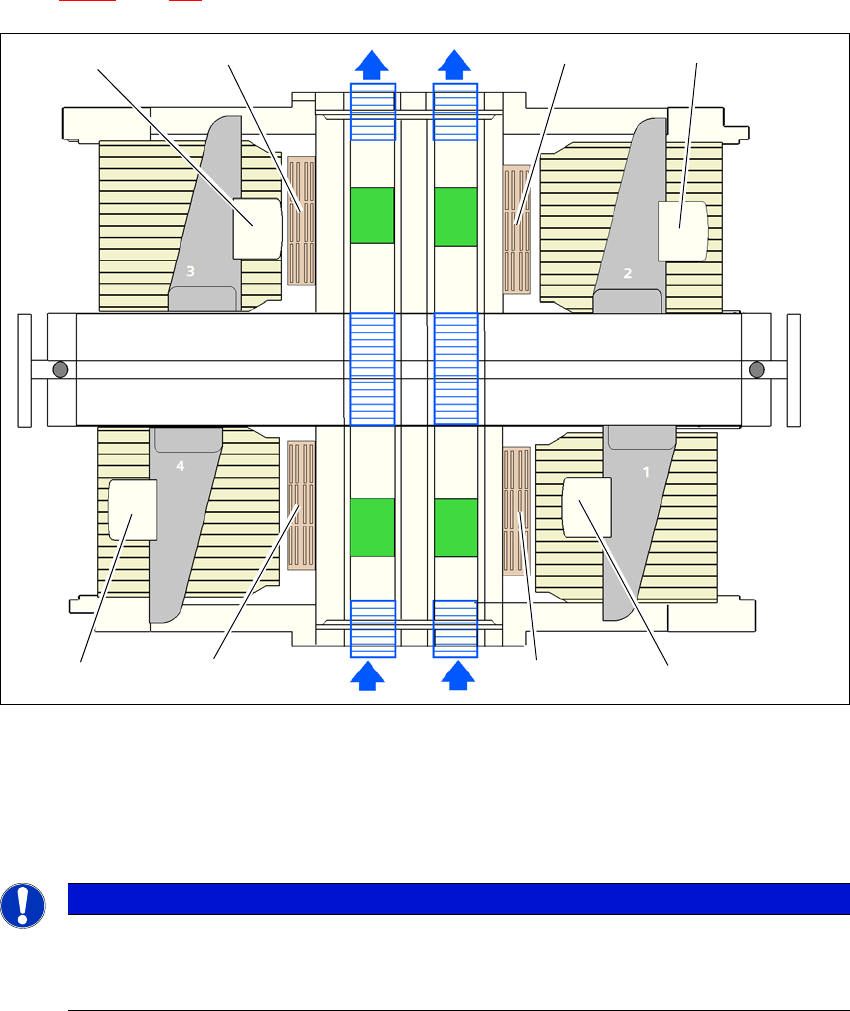

Fig. 6.1 - 5 Pipettevekslerens position for SIPLACE SpeedStar - konfigurationseksempel (SIPLACE X4 S)
6
6
6.1.2.7 Pipetteveksler "anden række" til SIPLACE SpeedStar
Optionen "pipetteveksler anden række" giver mulighed for et ekstra pipettevekslerrække for
SIPLACE SpeedStar. Eftermonteringspakken indeholder ud over pipetteveksleren et monterings-
sæt.
(1) Pipetteveksler
(2) SIPLACE SpeedStar
BEMÆRK
Automatstop ved manglende magasiner
Sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
Tildel alle magasinpladser.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
336
6.1.2.8 Montage
Pipettevekslerne er fastgjort ved komponentvogn-indtræksanordningen.
6

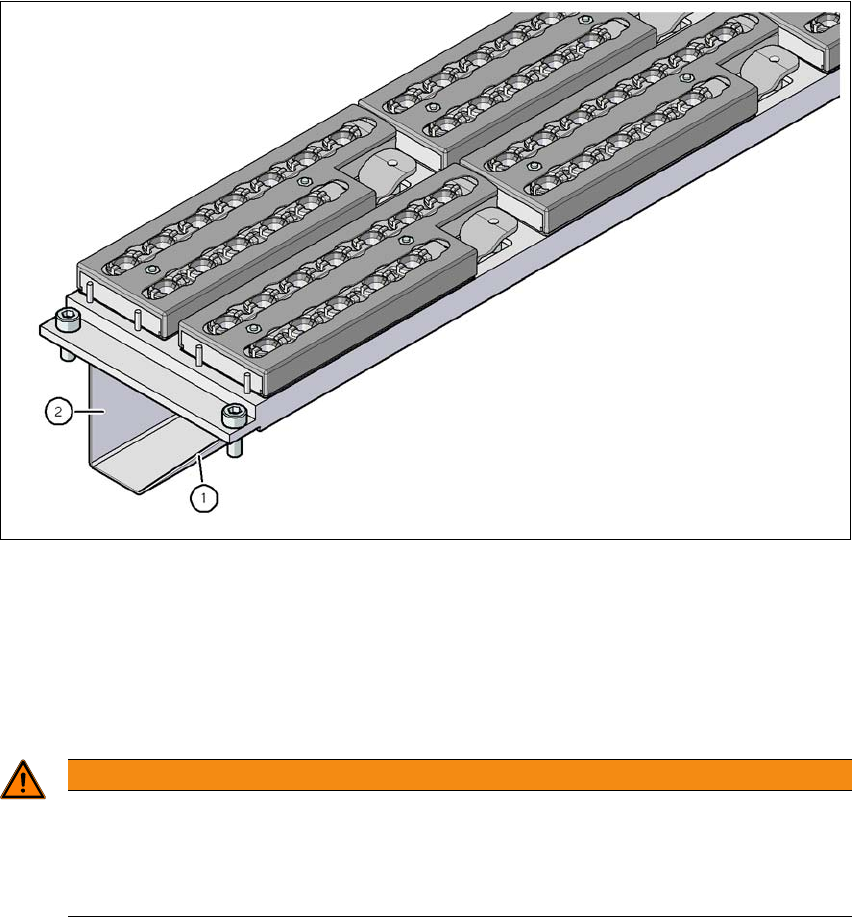

Fig. 6.1 - 6 Monteringsposition
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
