6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
336
6.1.2.8 Montage
Pipettevekslerne er fastgjort ved komponentvogn-indtræksanordningen.
6
Fig. 6.1 - 6 Monteringsposition
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
337
6.1.2.9 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.2.10 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 7, side 338) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 7
, side 338). Løft magasinet ud af holderen.
6
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 7
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
338
6

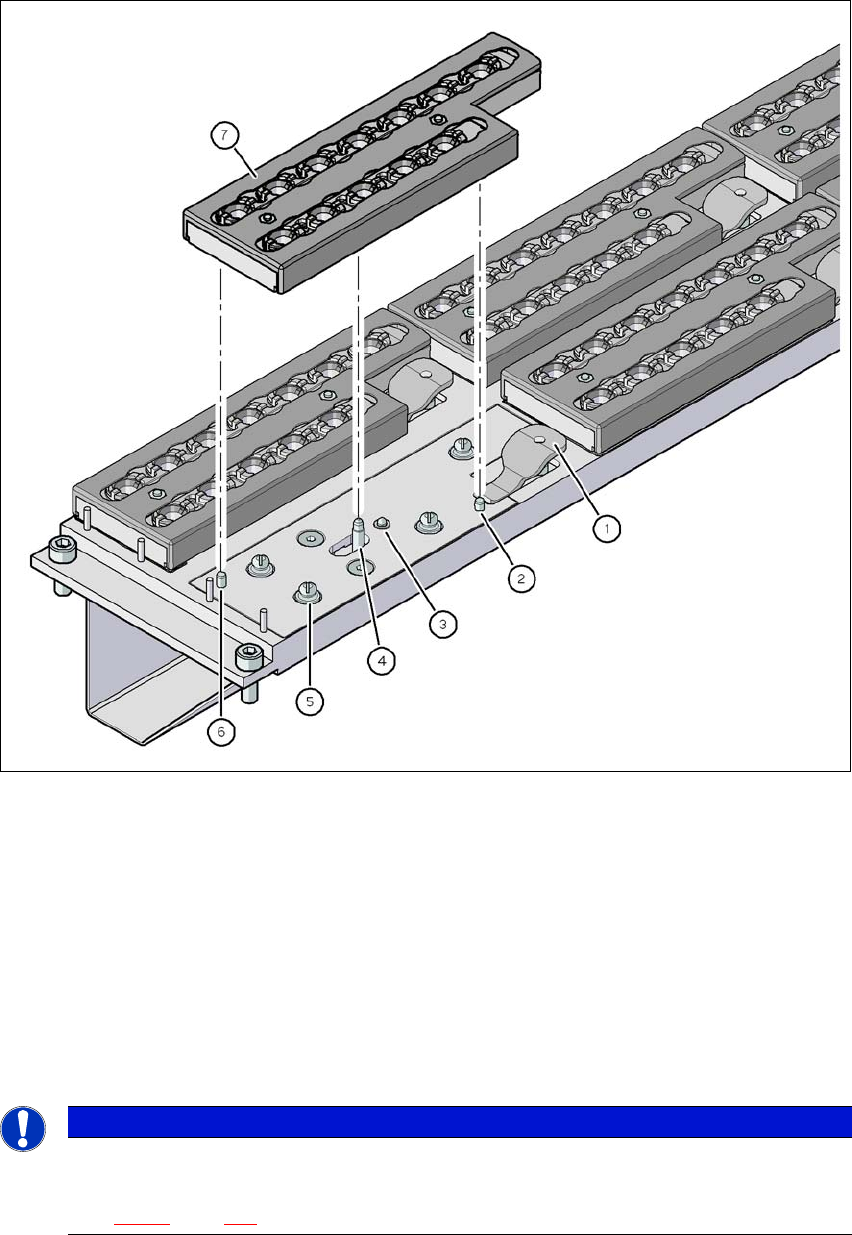

Fig. 6.1 - 7 Pipetteveksler for SpeedStar - skift magasin (eksempel 6 magasiner)
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Justér magasinet sådan - inden magasinet sættes - at passtiftene (pos. 2 og 6 i fig.
6.1 - 7
, side 338) kan glide ind i pinolhullet og langhullet.
