Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
339
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 7, side 338).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.2.11 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6
Fig. 6.1 - 8 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
340
6.1.3 Pipetteveksler SIPLACE SpeedStar C&P20 P
Pipetteveksleren optager 6 magasiner eller 4 magasiner med hver 12 pipettegarager. Magasi-
nerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4 tryk-
knapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasinernes rigtige
positionering på pipettevekslerens grundenhed overvåges med mikrokontakter for at undgå, at
bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser skal være
optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
På den installerede pipettestation kan komponenter blæses af SpeedStar's pipetter og pipetterne
trækkes ud og kastes væk.
6
6.1.3.1 Pipetteveksler C&P20 P med 6 magasiner
Artikel-nr. 03103514-xx pipetteveksler grundopbygning CP/all - lang
Artikel-nr. 031031503-xx pipettemagasin 40xx med 20 garager
6

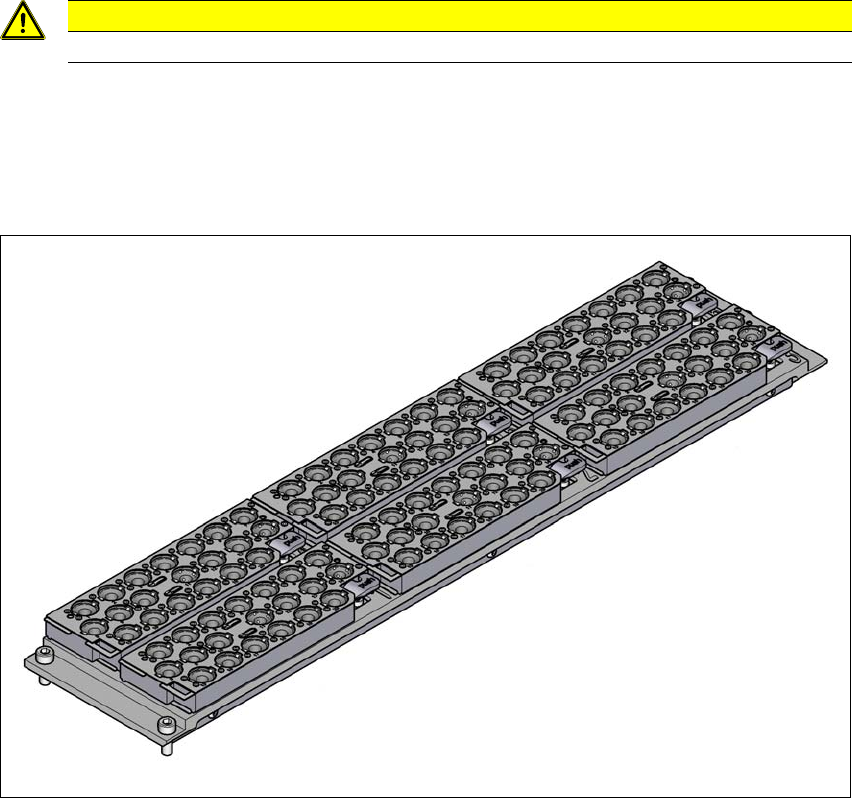

Fig. 6.1 - 9 Pipetteveksler til SIPLACE SpeedStar C&P20 P med 6 magasiner
VÆR FORSIGTIG
Brug kun pipetteveksleren sammen med SpeedStar.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
341
6.1.3.2 Pipetteveksler C&P20 P med 4 magasiner
Artikel-nr. 03103649-xx pipetteveksler grundopbygning CP/all- kort
Artikel-nr. 03101503-xx pipettemagasin 40xx med 20 garager
6
Fig. 6.1 - 10 Pipetteveksler til SIPLACE SpeedStar C&P20 P med 4 magasiner
6.1.3.3 Tekniske data
6
Pipetteveksler til SIPLACE SpeedStar (C&P20 P)
Antal magasiner
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alle magasiner ved pipetteskifteren skal altid være omstillet.
6
4
Antal pipettegarager
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasiner med 120 pipettegarager
4 magasiner med 80 pipettegarager
Tilvalg: Pipetteveksler "anden række" 4 magasiner med 80 pipettegarager
Pipettetyper 40xx
