Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler 347 6.1.4 Pipetteveksler til SIPLACE MultiSt a r CPP 6.1.4.1 Pipetteveksler CPP me d 6 magasine…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
346
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 12, side 345).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.3.9 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6

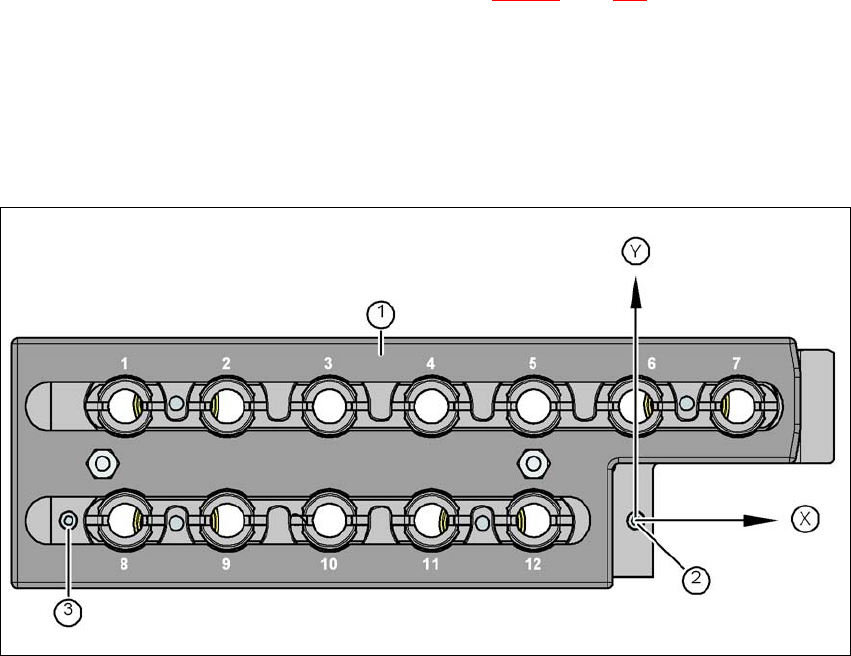

Fig. 6.1 - 13 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
347
6.1.4 Pipetteveksler til SIPLACE MultiStar CPP
6.1.4.1 Pipetteveksler CPP med 6 magasiner
Artikel-nr. 00119741-xx pipetteveksler CPP - lang
eller 6
Artikel-nr. 03103514-xx pipetteveksler grundopbygning CP/all- lang
6
Fig. 6.1 - 14 Pipetteveksler til SIPLACE MultiStar med 6 magasiner
(1) Pipettemagasin til 20xx-pipetter
(2) Pipettemagasin til 28xx-pipetter
Magasinerne sidder på en fælles bæreplade, er centrerede med to cylinderstifter og fikserede
med 4 trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasi-
nernes rigtige positionering på pipettevekslerens bæreplade overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser
skal være optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder
forkert. Desuden genkender pipetteveksleren ud fra pipettemagasinernes kodning, om det drejer
sig om et 20xx-pipettemagasin eller et 28xx-pipettemagasin.
På pipettestationen kan komponenter blæses af pipetterne. Pipetter kan her trækkes af og bort-
skaffes via udsmidningsbeholderen.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
348
6.1.4.2 Pipetteveksler CPP med 4 magasiner
Artikel-nr. 00119742-xx pipetteveksler CPP - kort
eller 6
Artikel-nr. 03103649-xx pipetteveksler grundopbygning CP/all- kort
6
Fig. 6.1 - 15 Pipetteveksler til SIPLACE MultiStar med 4 magasiner
(1) Pipettemagasin til 20xx-pipetter
(2) Pipettemagasin til 28xx-pipetter
Magasinerne sidder på en fælles bæreplade, er centrerede med to cylinderstifter og fikserede
med 4 trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasi-
nernes rigtige positionering på pipettevekslerens bæreplade overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle 4 magasinpladser
skal være optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder
forkert. Desuden genkender pipetteveksleren ud fra pipettemagasinernes kodning, om det drejer
sig om et 20xx-pipettemagasin eller et 28xx-pipettemagasin.
På pipettestationen kan komponenter blæses af pipetterne. Pipetter kan her trækkes af og bort-
skaffes via udsmidningsbeholderen.
