6.1.4.4 Pipettemagasin til 28xx-pipetter
6

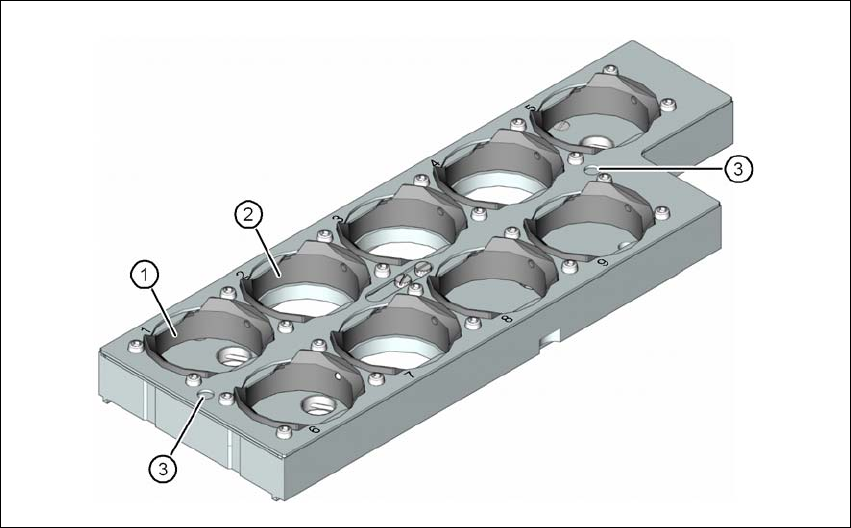

Fig. 6.1 - 17 Pipettemagasin til 28xx-pipetter
(1) 5 garager til 28xx-pipetter med en maksimal pipettelængde på 12,5 mm
(garagenumre 1, 5, 6, 8 og 9)
(2) 4 garager til 28xx-pipetter med en maksimal pipettelængde på 16,5 mm
(garagenumre 2, 3, 4 og 7)
(3) Pasmærker (kun synlig, når låseplade er åben)
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
351
6.1.4.5 Tekniske data
6
Pipetteveksler til SIPLACE MultiStar
Antal magasiner
a, *a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Antal pipettegarager
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 magasiner med 60 stk. 20xx-pipettegarager
1 magasin med 9 stk. 28xx-pipettegarager
3 magasiner med 36 stk. 20xx-pipettegarager
1 magasin med 9 stk. 28xx-pipettegarager
Tilvalg: Pipetteveksler "anden række" 4 magasiner med 48 pipettegarager
Pipettetyper 10xx, 11xx, 12xx
20xx, 28xx
*)a Ved MTC/WPC med indskrænkninger ved placeringssted 2
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
352
6.1.4.6 Konfigurationseksempel CPP til SIPLACE X4i S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til CPP-hovedet
(pos. 1 i fig. 6.1 - 18
, side 352).
6
Fig. 6.1 - 18 Pipettevekslerens position til SIPLACE MultiStar - konfiguratioseksempel SIPLACE X4i S
6
6
(1) Pipetteveksler
(2) SIPLACE MultiStar
(3) Stationære kameraer
(4) Pipetteveksler anden række (som option)
BEMÆRK
Automatstop ved manglende magasiner
Sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
Tildel alle magasinpladser.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
