Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
357
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.4.12 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6

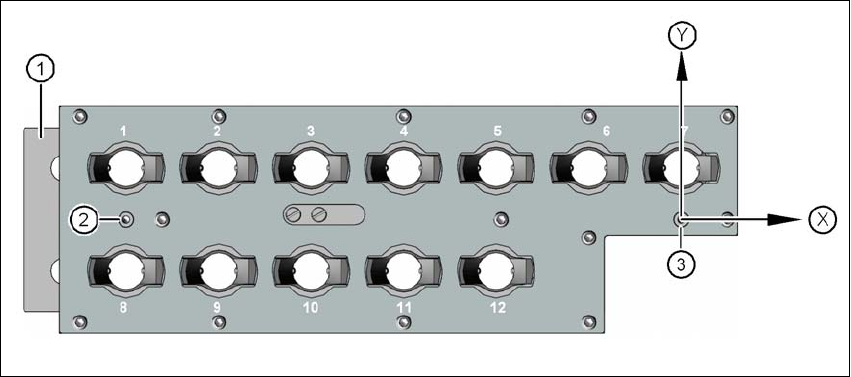

Fig. 6.1 - 23 Pipettemagasin - pasmærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af vinkelstillingen
(3) Pasmærke til bestemmelse af positionen
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
358
6.1.5 Pipetteveksler til SIPLACE TwinStar
Artikel-nr. 03005191-xx magasin til 2 pipetter
Artikel-nr. 03001807-xx magasin til 1 pipette
6
Fig. 6.1 - 24 Pipetteveksler til SIPLACE TwinStar
6.1.5.1 Beskrivelse
Pipetteveksleren kan optage op til 12 pipettemagasiner. Der findes to magasintyper: Standardma-
gasiner og magasiner til specialpipetter eller gribere. Magasinerne sidder på en fælles holder. De
er centreret med to cylinderstifter og fastgjort med to skruer med nedsænket hoved.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.1 Pipetteveksler
359
6.1.5.2 Tekniske data
6
Pipetteveksler til SIPLACE TwinStar
Antal magasiner
Placeringssteder 1 og 3 6
Placeringssteder 2 og 4 6
maks. 12 magasiner til maks. 24 pipettegarager
maks. 10 magasiner til maks. 20 pipettegarager
Antal pipettegarager kan frit konfigureres
Standardkonfiguration 3 magasiner med hver to pipettegarager
1 magasin med en pipettegarage
Pipettetyper 4xx med adapter
5xx, (standard)
9xx med adapter
Specialpipette, griber
